宝马加装Alpine HiFi系统
来源:汽车维修技师  作者:佚名  2016-10-27 09:27:36


    仅限车型F20、F30、F31和F35:

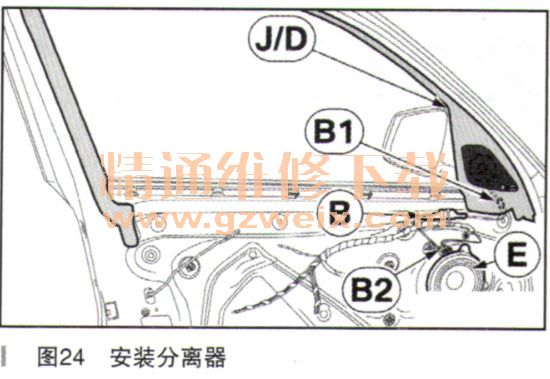

    仅显示汽车左侧频率分离器B和车窗框盖板J的安装,汽车右侧的操作步骤类似,如图24所示。

    车窗框盖板J和高音扩音器D一起安装。
    如下连接频率分离器B:
    ·支路B1插在高音扩音器D上
    ·支路B2插在中音扩音器E上
    用电缆连接器,将频率分离器B固定在车身侧面的电缆束上。
    7.结尾工作和编码
    加装系统与编程和编码有关。
    ·导线连接汽车蓄电池接线柱
    ·将蓄电池充电器连接在车身上
    ·将车辆与ISTA工厂系统相连
    ·调出ISTA/P汽车编程程序
    ·使用ISTA/P进行操作时请注意ISTA/P应用文献资料中的提示信息
    ·加装“Alpine HiFi系统”,通过路径“更换装备”选择并执行制定的方案措施
    ·借助ISTA系统进行汽车测试,注意故障存储器的记录,必要时进行操作
    ·执行功能测试
    ·按照图示即可完成汽车组装
    8.电路图
    电路图如图25所示。
