6.安装并连接Alpine HiFi系统

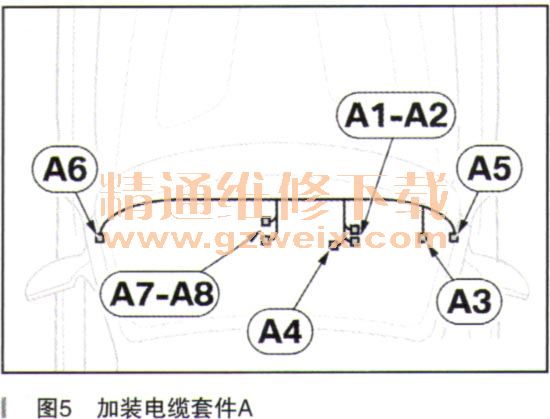

按如下方式通过收音机盒铺设加装电缆套件A(如图5所示):
·支路A7-A8连在收音机的安装地点上
·支路A1-A5通过收音机盒通往副驾驶脚部空间
·支路A6穿过收音机盒铺设至左前方车门分离插头处

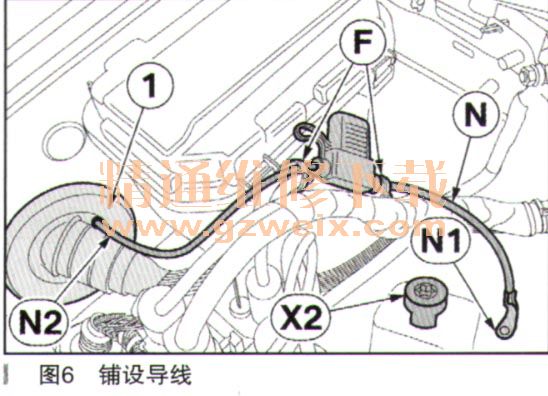

将导线N从发动机舱铺设和连接至副驾驶脚部空间处:
·使用功8mm的钻头钻穿橡胶套管(1)
·支路N1,环孔M8,在搭线启动端上X2拧紧
·将支路N2,插塞接点,穿过橡胶套管(1)铺设在副驾驶脚部空间内
·用电缆连接器F,将正导线N固定在车身侧面的电缆束上
·密封橡胶套管

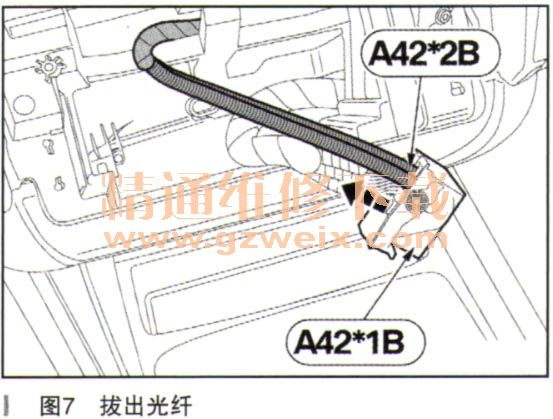

仅限配备MOST光纤的车辆,将MOST光纤A42*2B从收音机插头A42*1B中拔出,如图7所示。

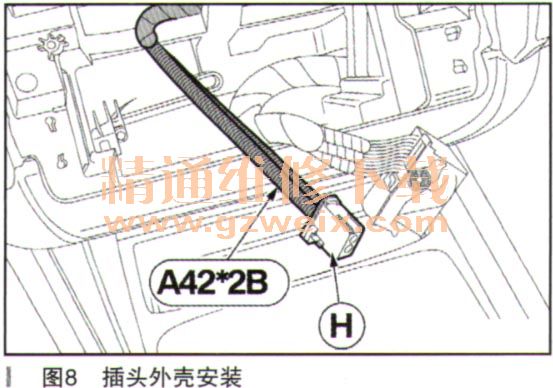

将插头外壳H插在 MOST光纤A42*2B上,如图8所示。

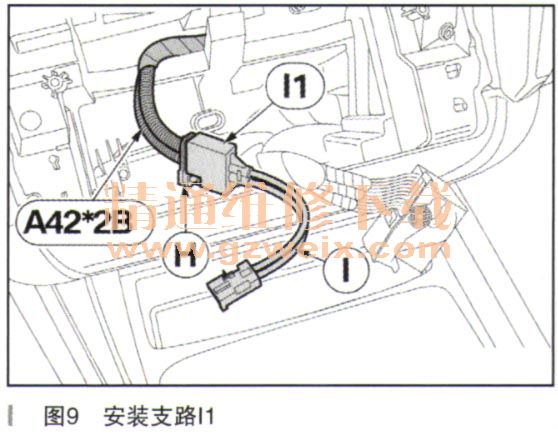

将MOST适配器I的支路11,插在MOST光纤A42*2B的插头外壳H上,如图9所示。

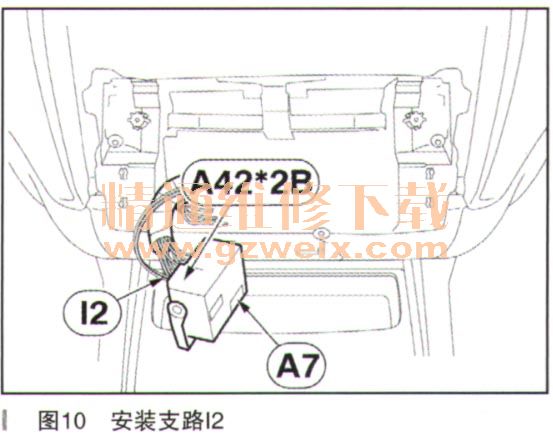

将支路12插在支路A7的插槽A42*2B上,如图10所示。
