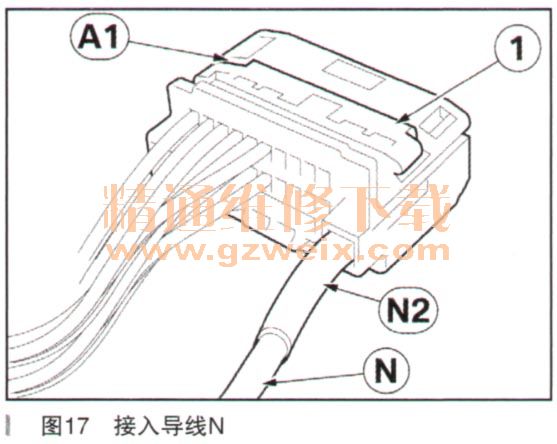

适用于所有车型,将导线N接入支路A1(如图17所示):
·将支路A1的次级联锁装置(1)进行解锁
·将正电缆N的支路N2,插入支路A1的插脚1内
·将支路A1的次级联锁装置(1)锁上
支路A1和A2连接带支架的音频放大器C,如图18所示。
将支路A4,2极BL插孔外壳,绝缘并绑回。

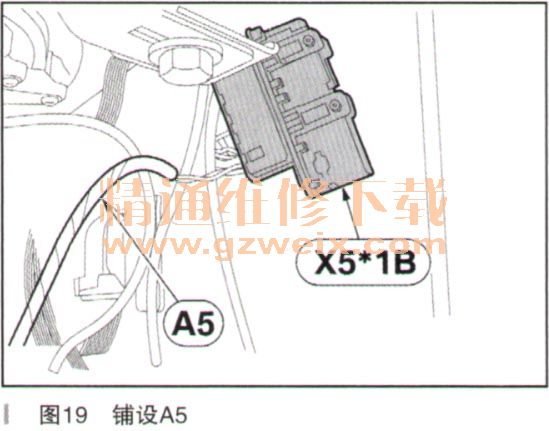

仅显示汽车右侧支路A5和A6在车门分离插头上的连接情况,汽车左侧的操作步骤类似,如图19所示。
将支路A5铺设到右车门分离插头X5* 1B上,并如下连接:
·将已有的2极SW插头,从插头X5*1B上拔下,绝缘并绑回
·将支路A5插入空出来的插槽中
将支路A6铺设至左车门分离插头X28*1B处,并如下连接:
·将已有的2极SW插头,从插头X28*1B上拔下,绝缘并绑回
·将支路A6插入空出来的插槽中
仅限车型F21、F22、F23、F32、F33、F34和F36:
将高音扩音器D置入内侧角形挡板L和M中,并装上字样标识G、如图20所示。
在车型F34的角形挡板L和M旁,在安装高音喇叭D之前,要移除现有的HiFi高音喇叭。
仅限车型F20、F30、F31不口F35:
安装字样标识G之前,须去掉F30/F31车型车窗框盖板J和K上的HannanKardon字样。

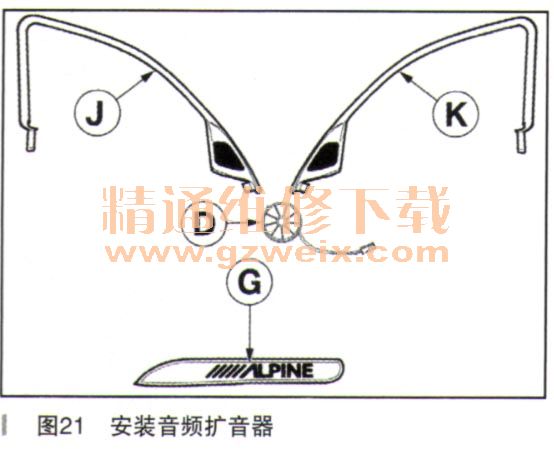

将高频扩音器D置入车窗框盖板J和K内,并安装字样标识G,如图21所示。
适用于所有车型:

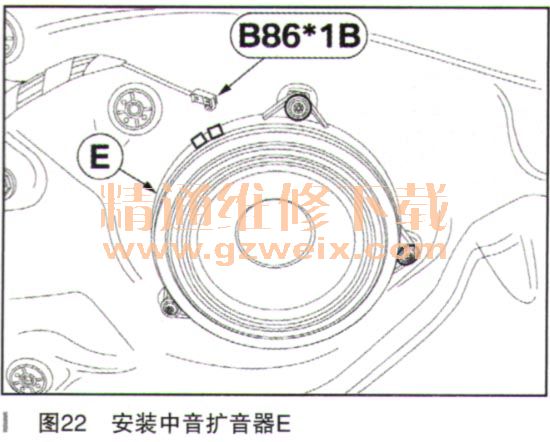

仅显示汽车右侧中音扩音器E的安装,汽车左侧的安装步骤类似,如图22所示。
使用现有固定材料安装中音扩音器E。
将插头B86*1B插在中音扩音器E上。
仅限车型F21、F22、F23、F32、F33、F34和F36:

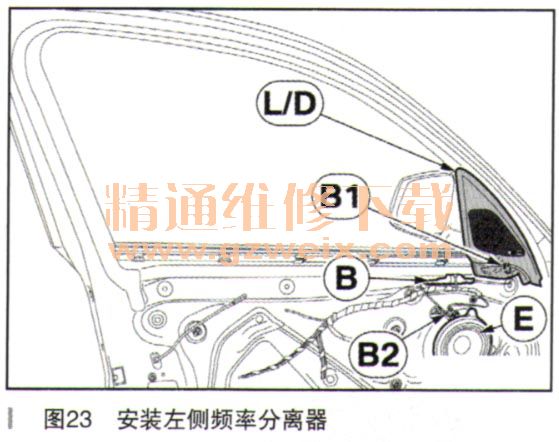

仅显示汽车左侧频率分离器B和内侧角形挡板L的安装,汽车右侧的操作步骤类似,如图23所示。
内侧角形挡板L和高音扩音器D一起安装。
如下连接频率分离器B:
·支路B1插在高音扩音器D上
·支路B2插在中音扩音器E上
用电缆连接器,将频率分离器B固定在车身侧面的电缆束上。
