一辆行驶里程约3.6万km、配备REOF10E新型CVT变速器和一键启动系统的2014款英菲尼迪QX60。因偶发性仪表报警且发动机无法启动进厂维修。

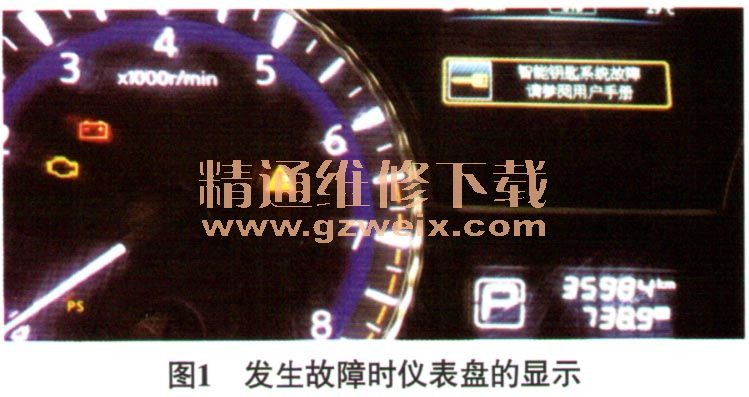

故障诊断:接车后首先试车,发动机顺利启动,仪表没有任何报警。询问客户得知,该车行驶-30 min左右时,组合仪表上会偶发性地提示“智能钥匙系统故障,请参阅用卢手册”;将熄火后重新启动发动机,易出现发动机无法启动的故障。根据客户的提示,进行多次路试,故障终于再现(图1),此时熄火重新启动发动机,发动机无法启动,启动机也没有反应,电磁开关没有吸合声音,但是经过数次尝试后,发动机又能正常启动。

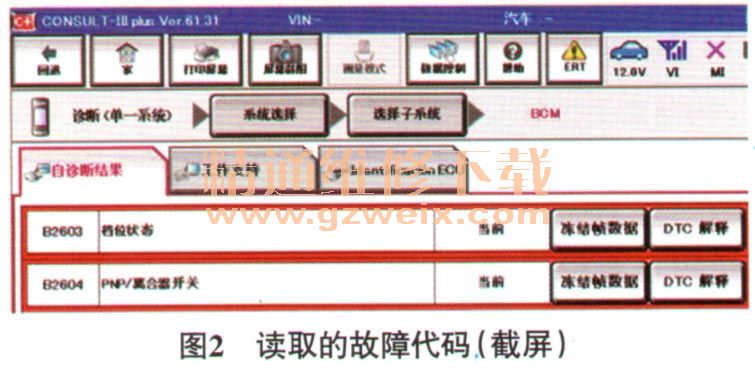

连接故障检测仪读取故障代码,如图2所示。故障代码B2604为红色,表示该故障是当前故障,熄火重新启动发动机后,故障代码B2604变成黄色(历史故障),说明故障是偶发性的。

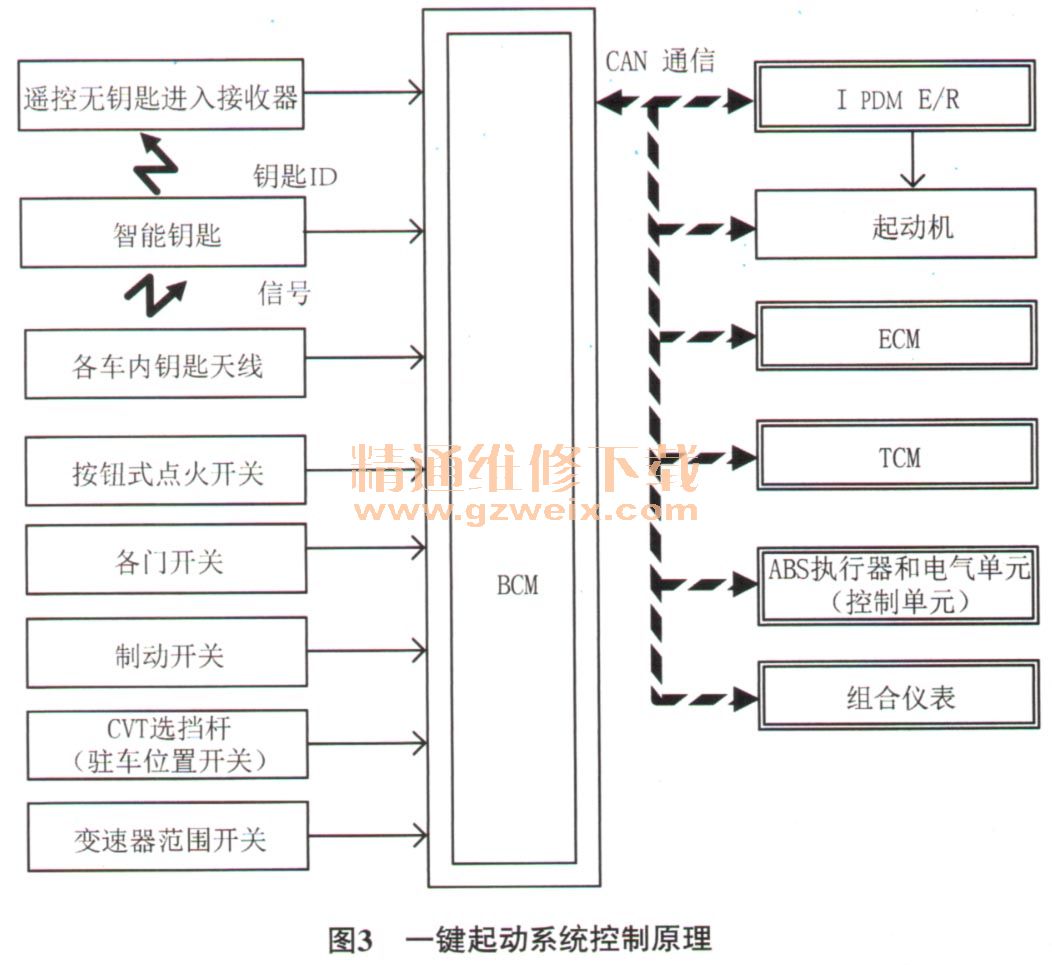

根据该车一键启动系统控制原理(图3)进行分析,按下一键启动开关后,车身控制模块(BCM)进行身份识别ID校验,BCM同时根据CVT选挡杆(驻车位置开关)与变速器范围开关信号来判断并且双向校验车辆是否处于P位或N位,并接收制动开关信号,从而判断该车是否满足发动机启动的条件。
结合故障代码及一键启动系统控制原理分析,认为可能的故障原因有:BCM检测CVT选挡杆位置开关信号与变速器范围开关信号之间有冲突;CVT选挡杆故障;变速器范围开关故障;BCM故障;相关线路故障。

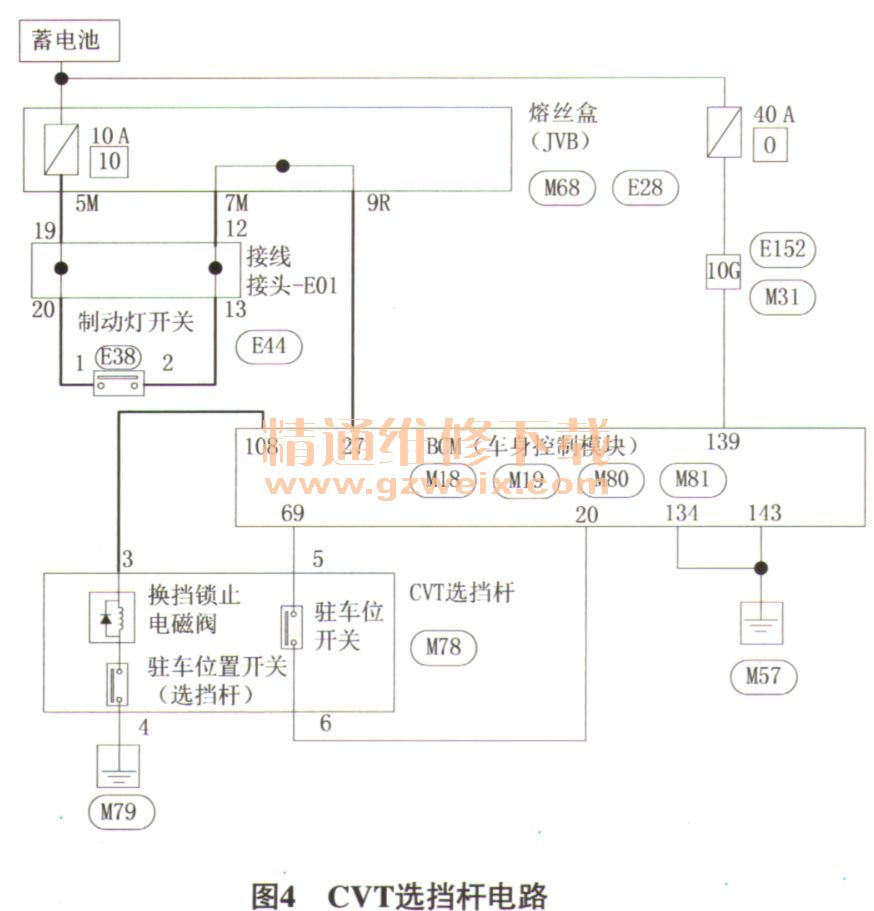

由于没有新的配件,并月-为偶发性故障,首先检查相关线路是否正常。根据该车CVT选挡杆(驻车位置开关)电路(图4)分别检查其导线连接器M78端子3、端子5、端子6与BCM导线连接器端子108、端子69、端子20之间的线路,均正常。测量CVT选挡杆导线连接器M78端子-4与蓄电池负极间的电阻,为0.5Ω,正常。上述检查说明CVT选挡杆的线路正常。
