①在1号惰轮轴的旋转表面上涂抹一层发动机机油。
②使1号惰轮轴的锁销对准汽缸体上的锁销槽，暂时安装1号惰轮轴和2号惰轮轴的惰轮。
③用10mm的六角扳手紧固2号惰轮轴，紧固力矩为60N·m。
    (9)安装正时链条。

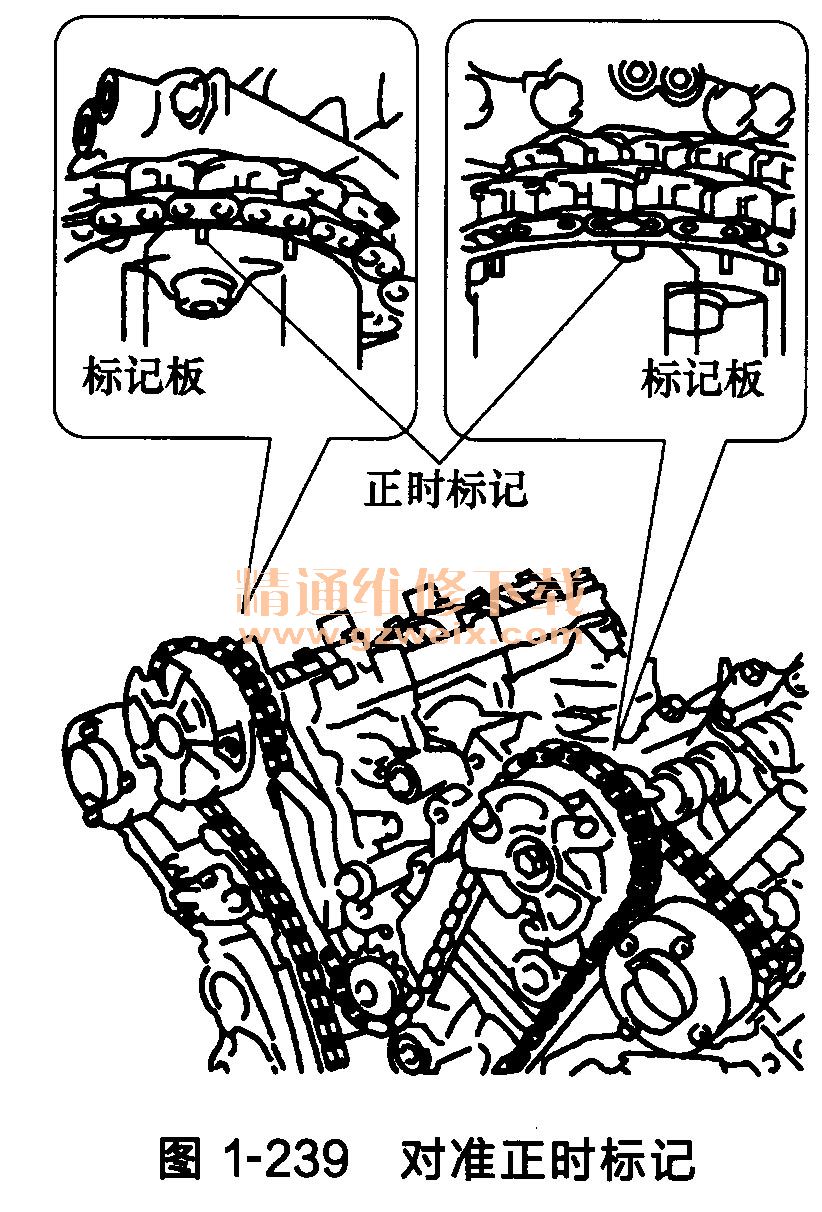

    ①如图1-239所示，对准标记板和正时标记，安装正时链条（凸轮轴标记板为橙色）。

    ②先不要把正时链条盘到曲轴上，如图1-240所示，可先暂时将其放在曲轴上。

    ③逆时针转动汽缸列1上的凸轮轴正时齿轮，张紧汽缸列之间的正时链条。

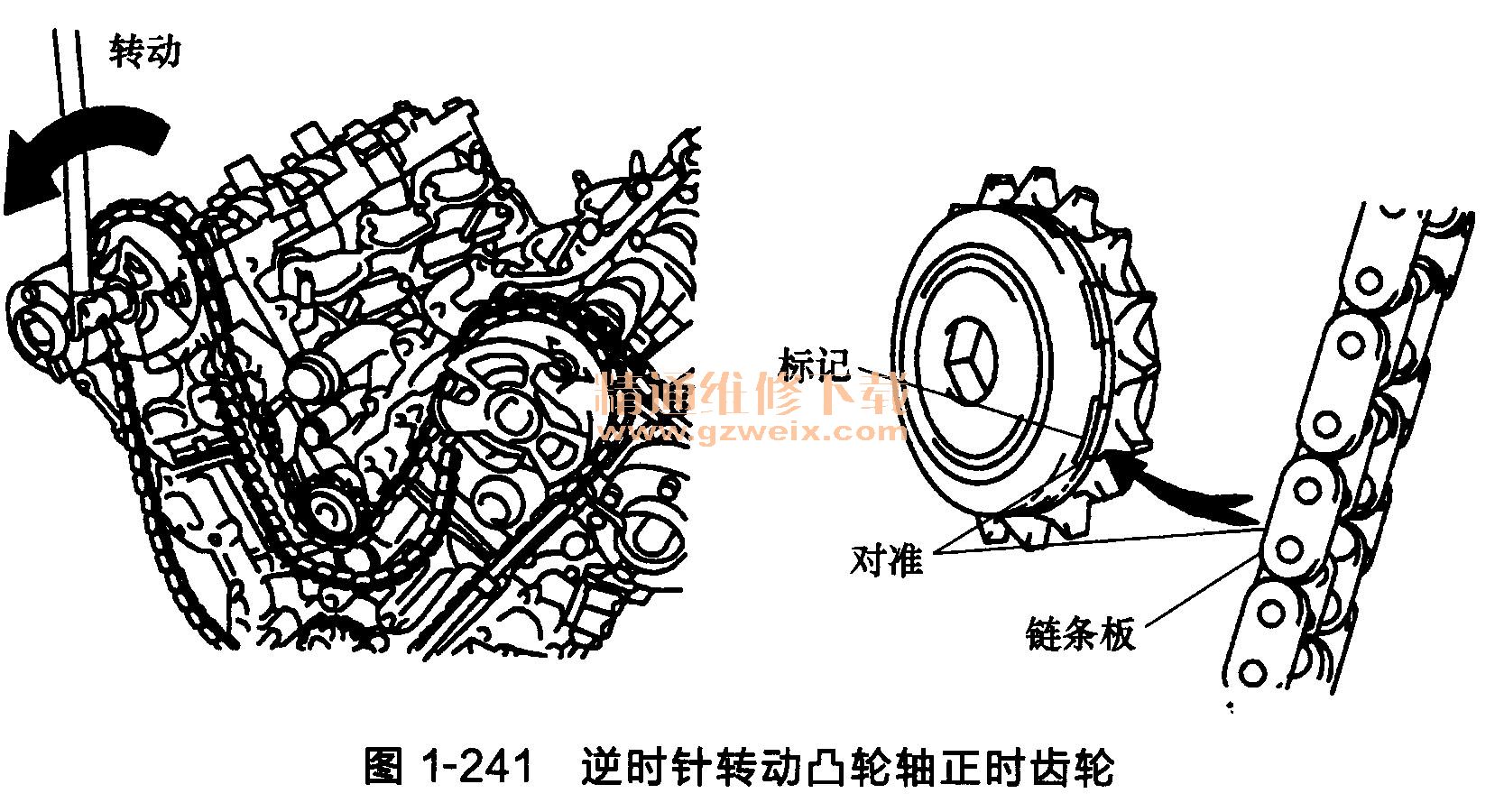

    注意：当重复使用张紧轮时，要把链条板对准原来所在的位置标记，如图1-241所示。

    当重复使用张紧链条轮时：

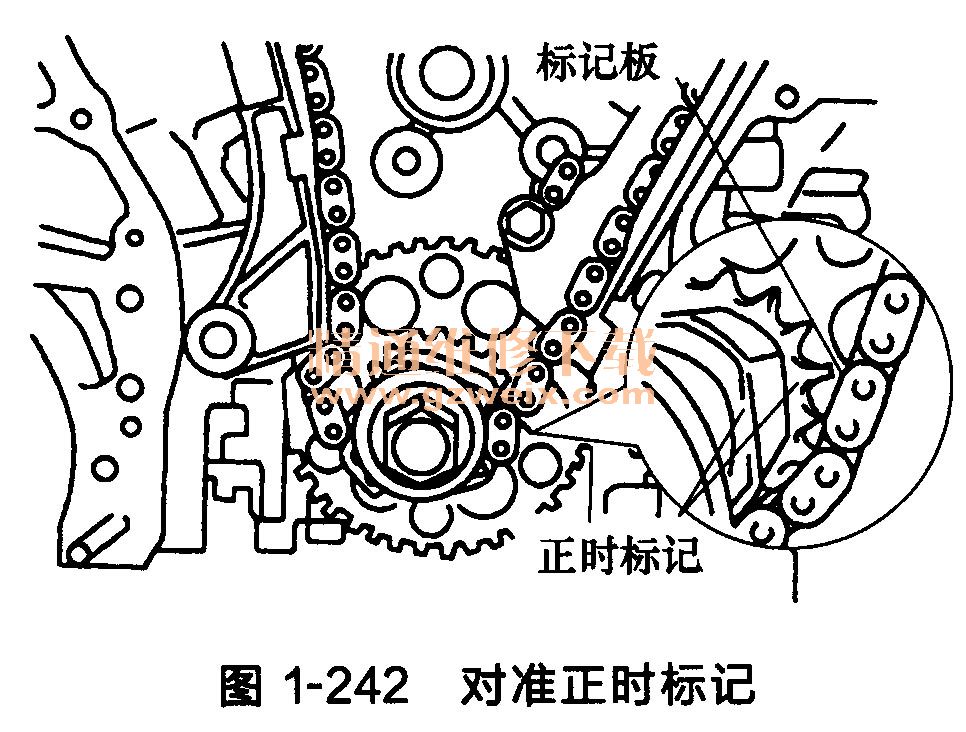

    ①如图1-242所示，对准标记板和正时标记，并将正时链条安装到曲轴正时链条轮上（曲轴标记板为黄色）。

    ②暂时紧固曲轴传动带轮固定螺栓。
③顺时针转动曲轴，使曲轴达到右侧缸体孔径中心线（上止点）位置，如图1-243所示。

(10)安装正时链条张紧器导板。
(11)安装1号正时链条张紧器。

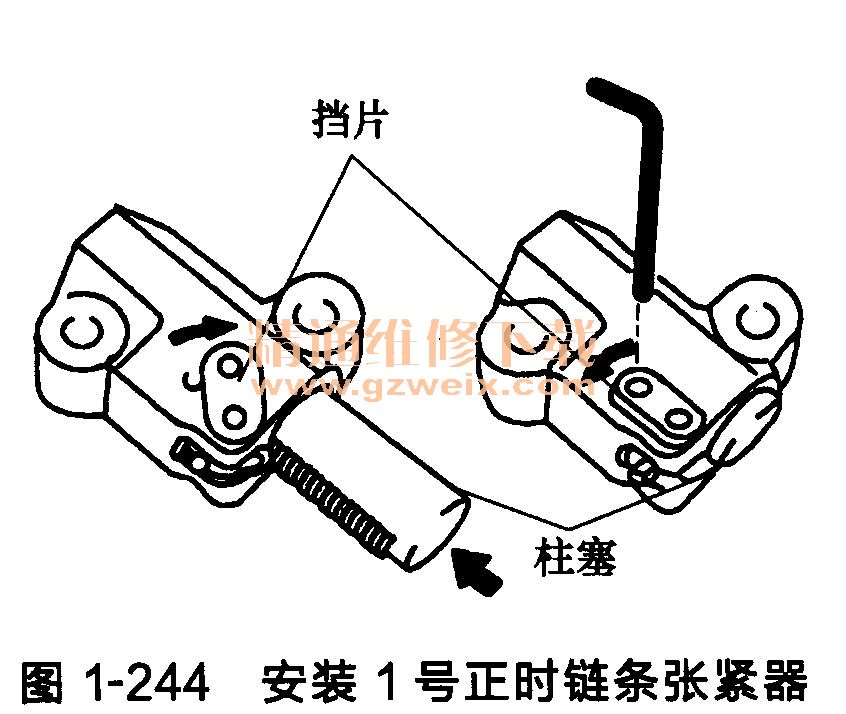

①向上移动挡片解除锁止，将柱塞推人张紧器，如图1-244所示。

②向上移动挡片卡紧锁扣，将六角扳手插入挡片孔内，如图1-244所示。

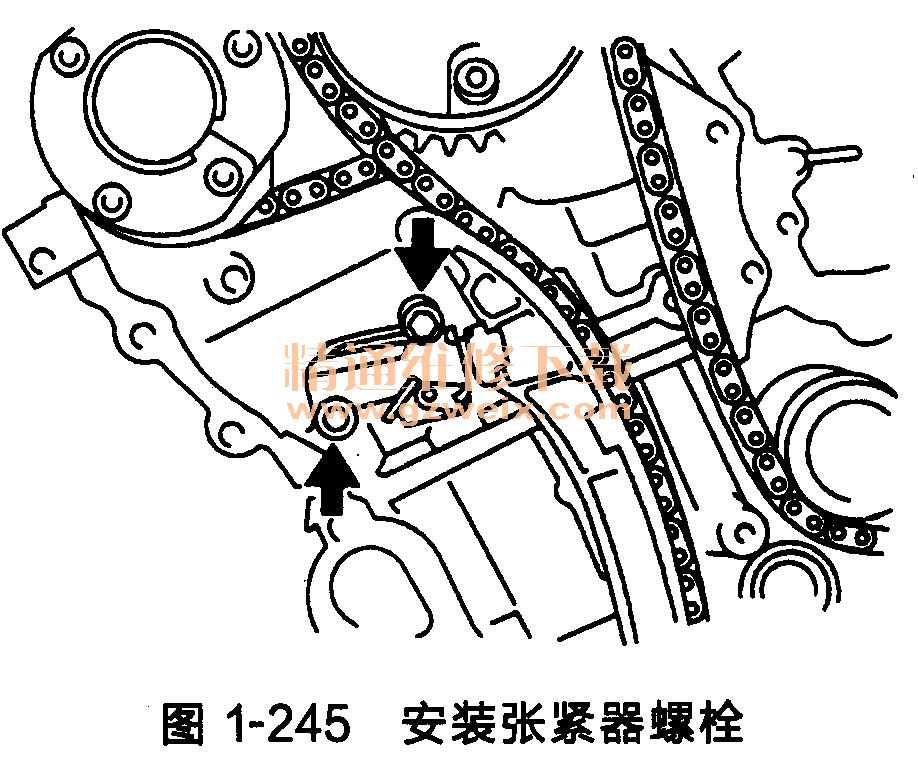

③安装1号正时链条张紧器螺栓并紧固至1ON-m，如图1-245所示。

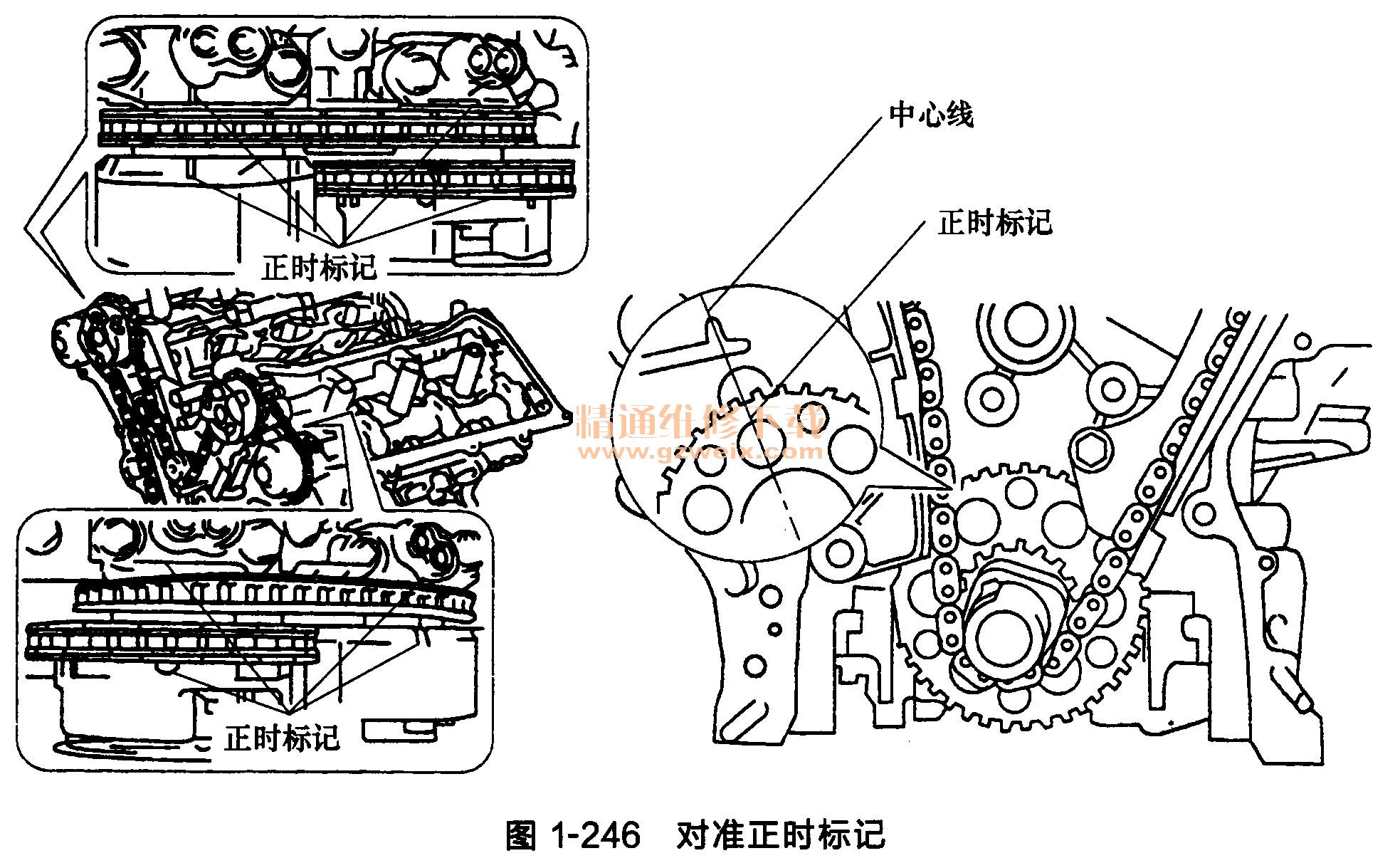

④从1号正时链条张紧器上拆下六角扳手，检查并确认各个正时标记在上止点时对准曲轴，如图1-246所示。
