⑤拆下传动带轮固定螺栓。
(12)安装正时链条箱油封。用专用工具敲入一个新的正时链条箱油封，直到其表面与正时链条箱边缘平齐，如图1-247所示。

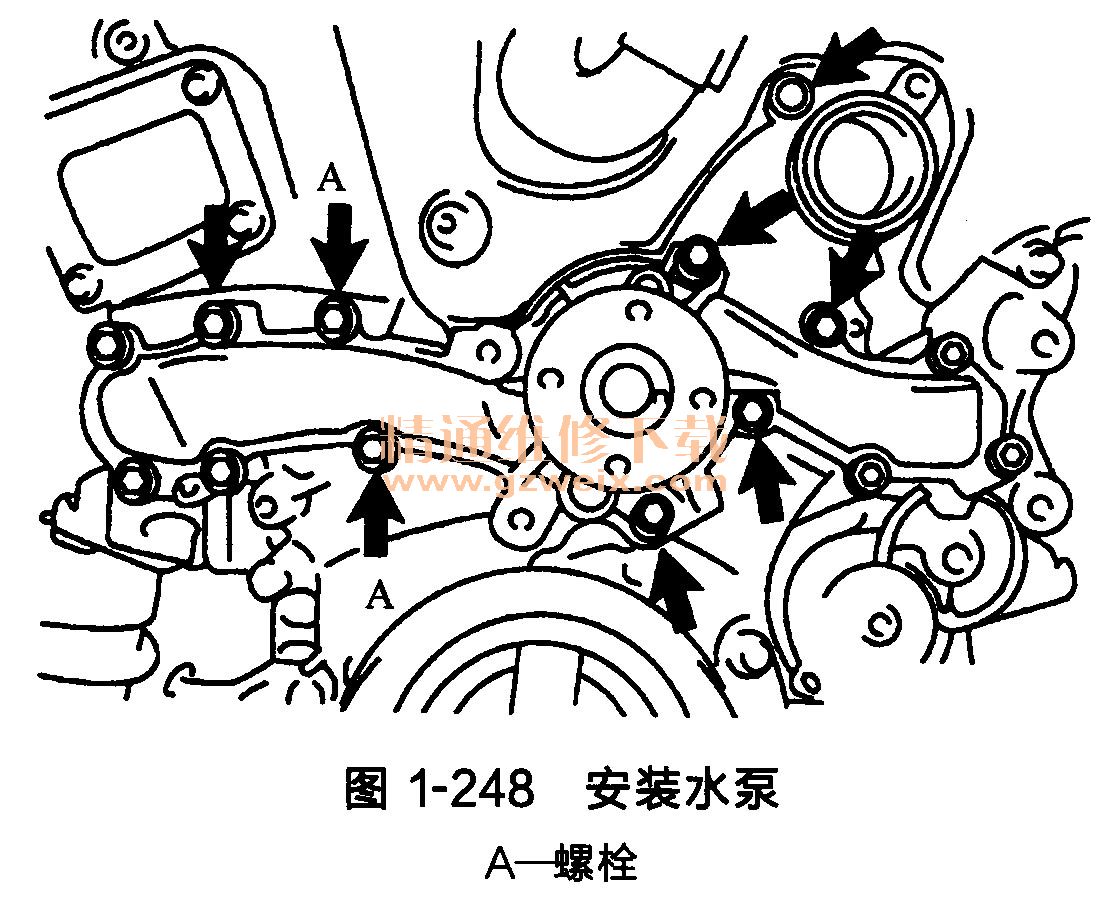

(13)安装水泵。使用新的水泵衬垫，把水泵的8个螺栓紧固至91N"m。如图1-248所示，A螺栓必须更换。

(14)安装正时链条盖。

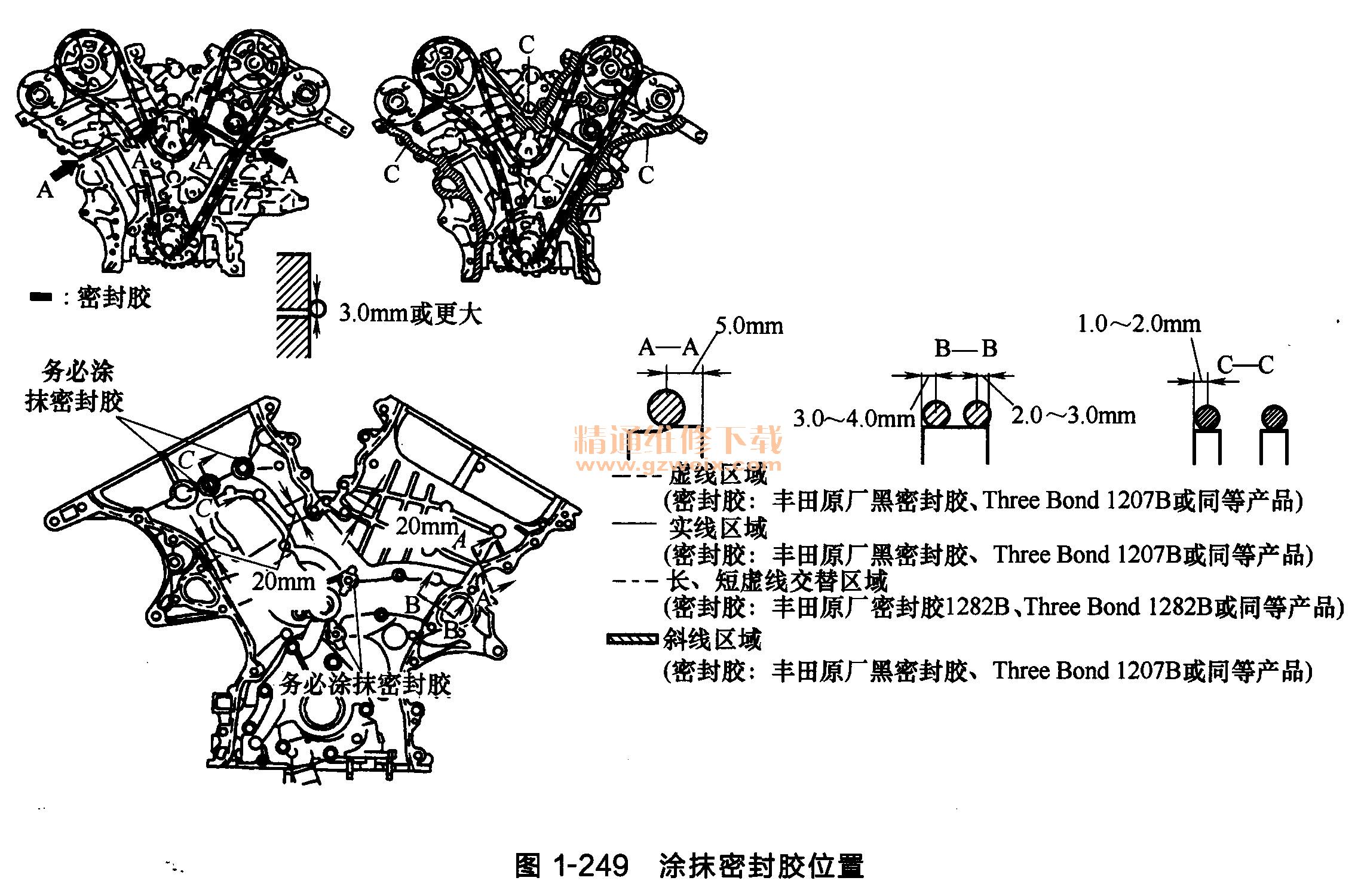

    ①如图1-249所示位置，连续涂抹密封胶。

    ②密封胶涂抹完毕后，在3min内安装正时链条盖。
    ③安装好正时链条盖后，至少2h内不要启动发动机。

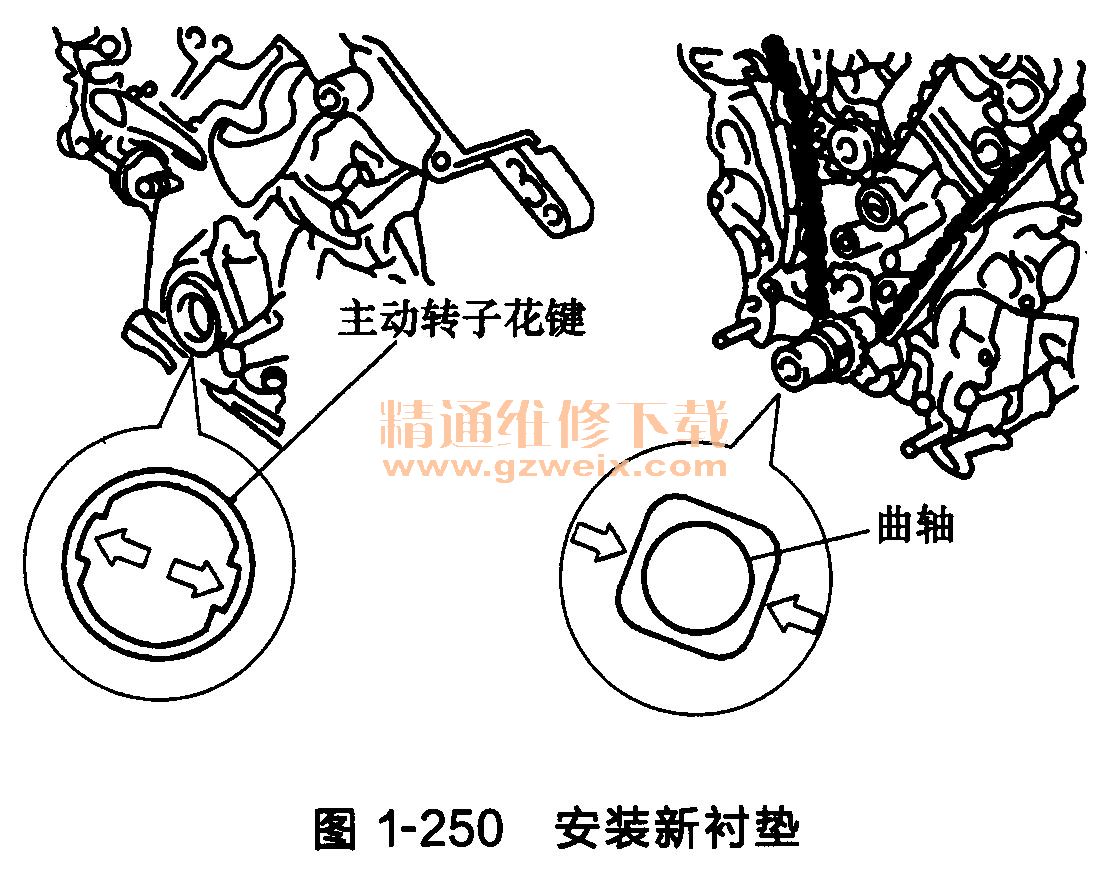

    ④安装新衬垫，如图1-250所示。

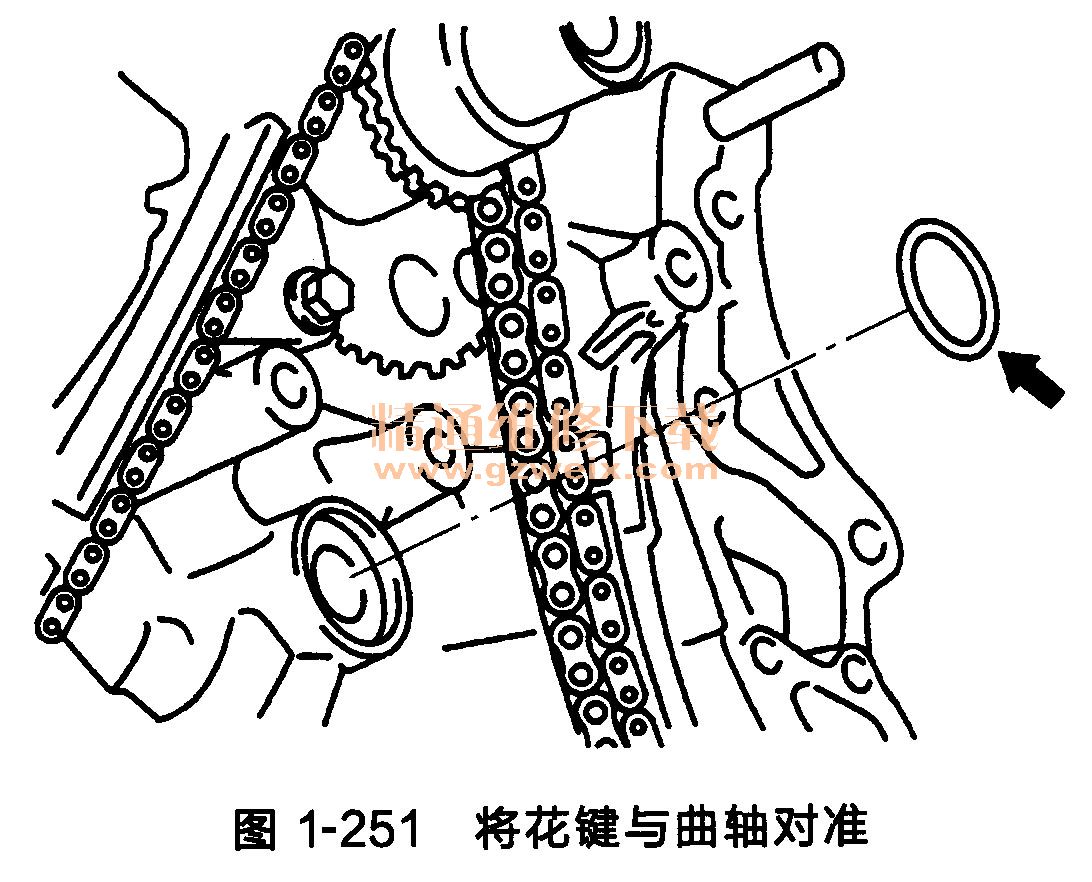

    ⑤把机油泵主动转子花键与曲轴对准（图1-251），把花键和正时链条盖安装到曲轴上。

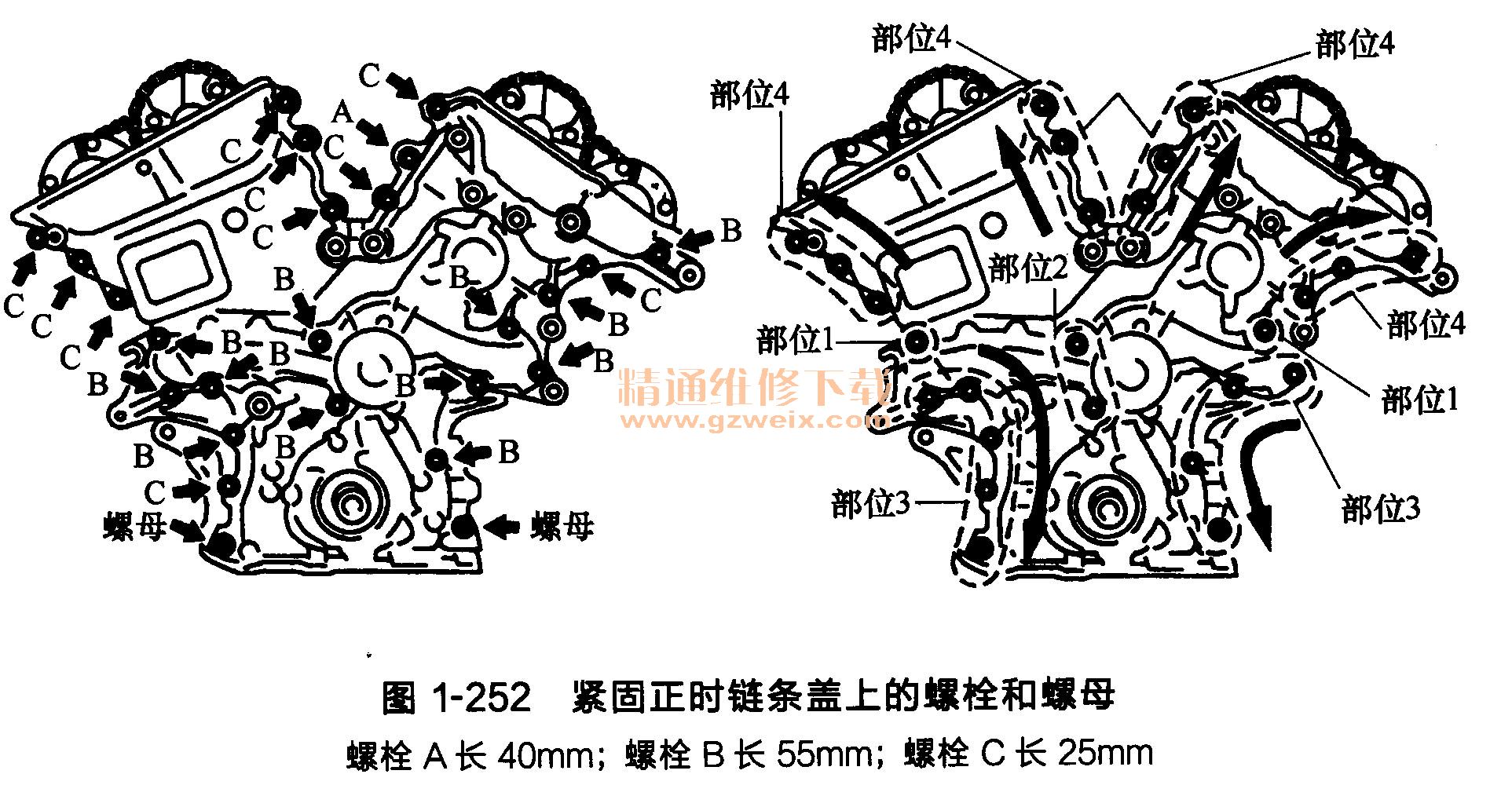

    ⑥紧固正时链条盖上的螺栓和螺母（图1-252）。部位1-3的螺栓紧固力矩为21N·m;

对于部位3的螺栓，先紧固上螺栓和螺母，然后再紧固下螺栓和螺母；部位4中螺栓A的
紧固力矩为43N·m，其他螺栓的紧固力矩为21N·m。
⑦安装新的链条盖板衬垫和链条盖板，螺栓的紧固力矩为9. 1N·m。
