(11)排气凸轮轴调节器必须轻轻地插到排气凸轮轴上并用手拧紧。
    (12)将调整工具T10332从支座轴中拉出。
    (13)取出凸轮轴尺T10068A。
    (14)安装凸轮轴滚子链的正时链条张紧器，并用40N·m的力矩拧紧。
    (15)再次检查调整情况。

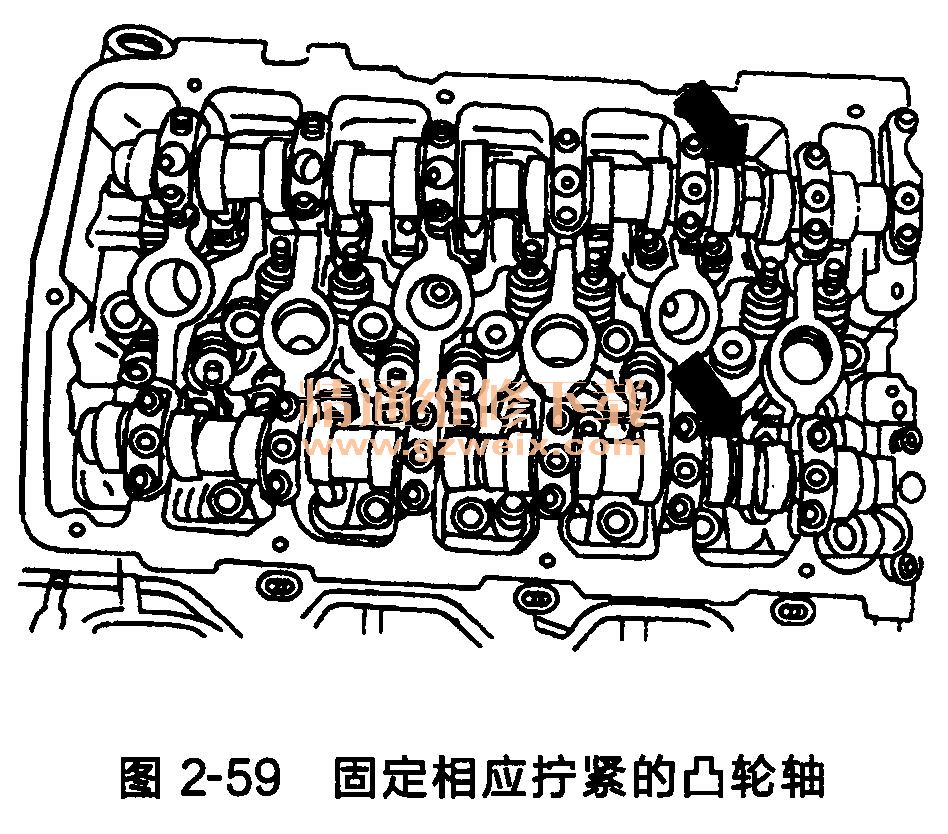

(16)如果这些标记对齐，应用开口扳手SW27固定相应要拧紧的凸轮轴，如图2-59中箭头所示。

    注意：
    ①此时不允许插入凸轮轴尺T10068A。
    ②必须更换链条轮的所有紧固螺栓。

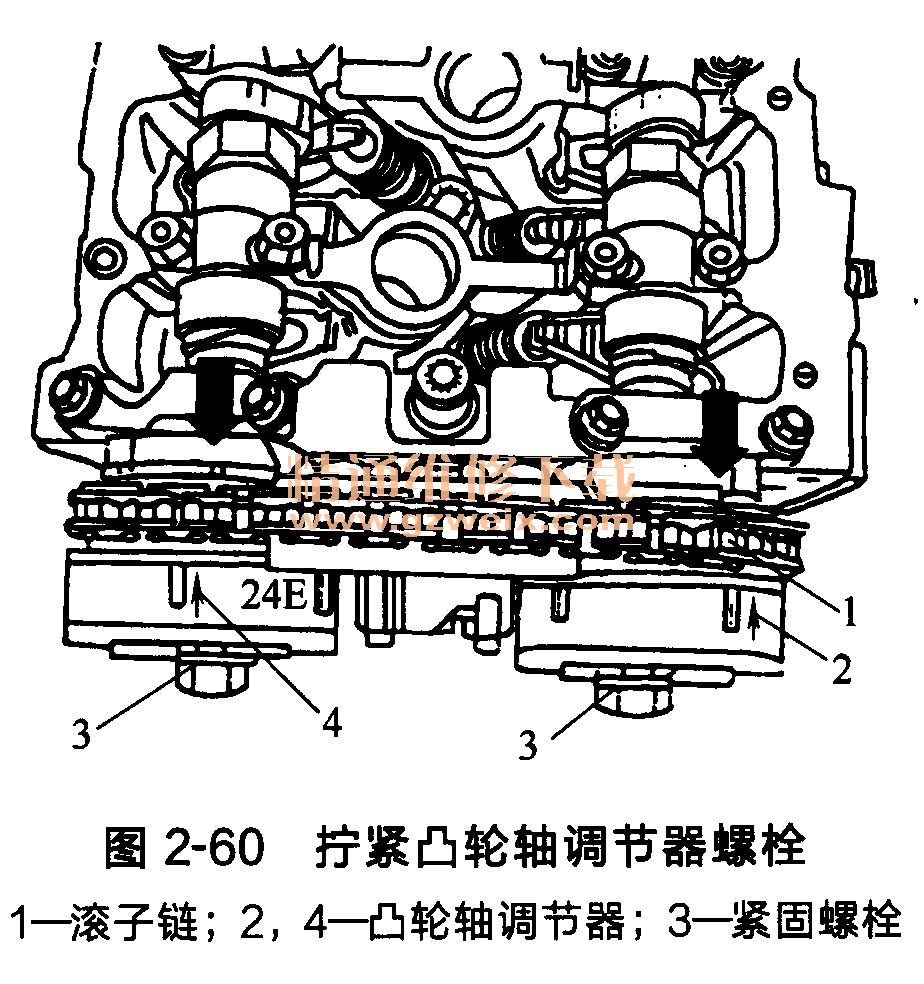

    (17)将用于进气和排气凸轮轴调节器2及4的新紧固螺栓，用60N·m的力矩拧紧并转动1/4圈（90°），如图2-60所示。

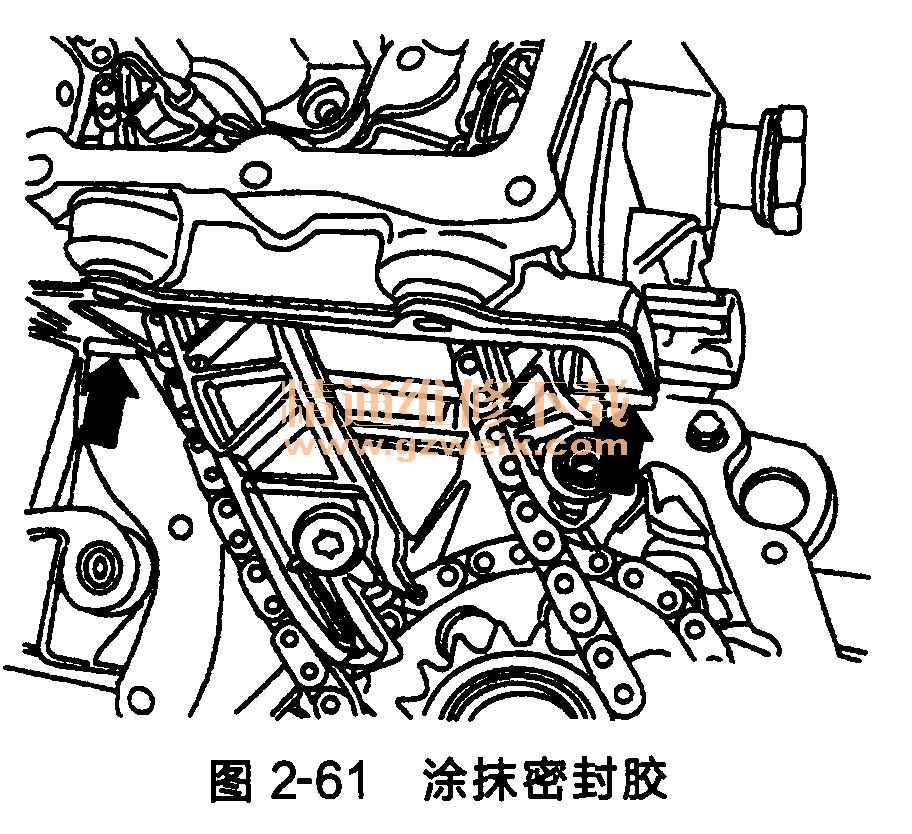

    (18)安装密封法兰。先在汽缸体／汽缸盖的边角上喷上密封剂，如图2-61所示。

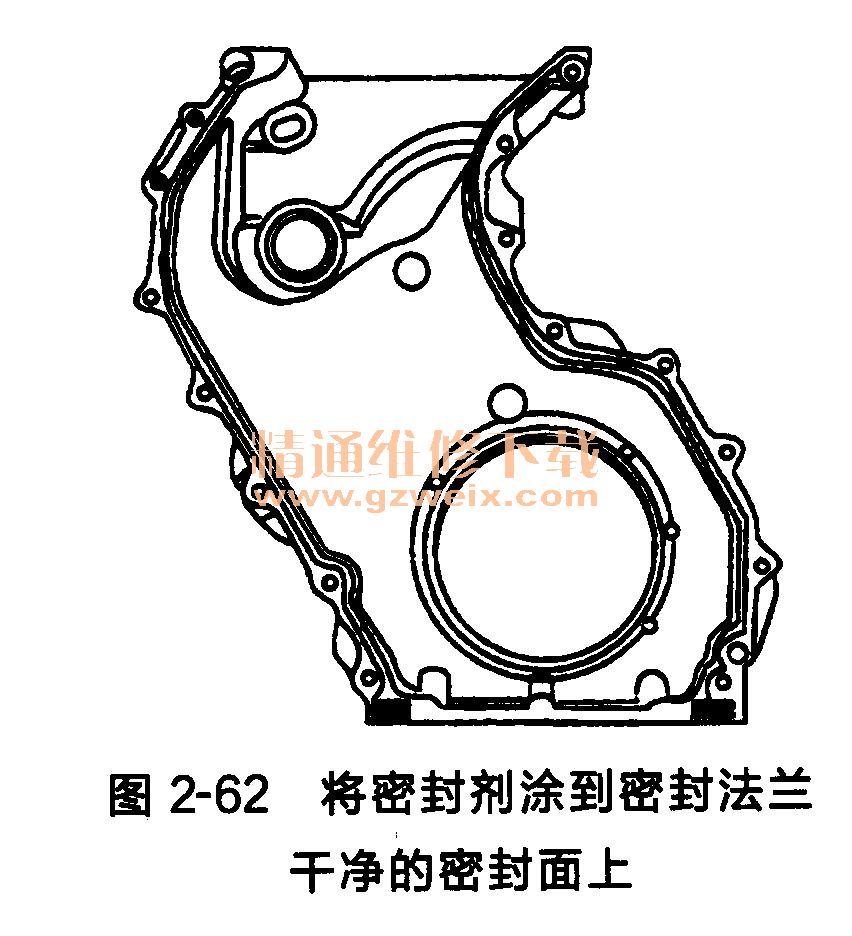

    (19)如图2-62所示，将密封剂涂到密封法兰干净的密封面上。应注意汽缸体内的定位销。

    (20)立即装上密封法兰。
    (21)先用手安装紧固螺栓，然后以10N·m的力矩拧紧。
    (22)将曲轴油封装入密封法兰中。
    (23)安装油底壳。
    (24)将密封剂涂抹到汽缸盖覆盖件的密封面上。
    (25)安装所有紧固螺栓并以8N·m的力矩拧紧，安装覆盖件。
