别克君威2. 0L发动机（LDK）正时链条的拆卸方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-04-16 13:45:28

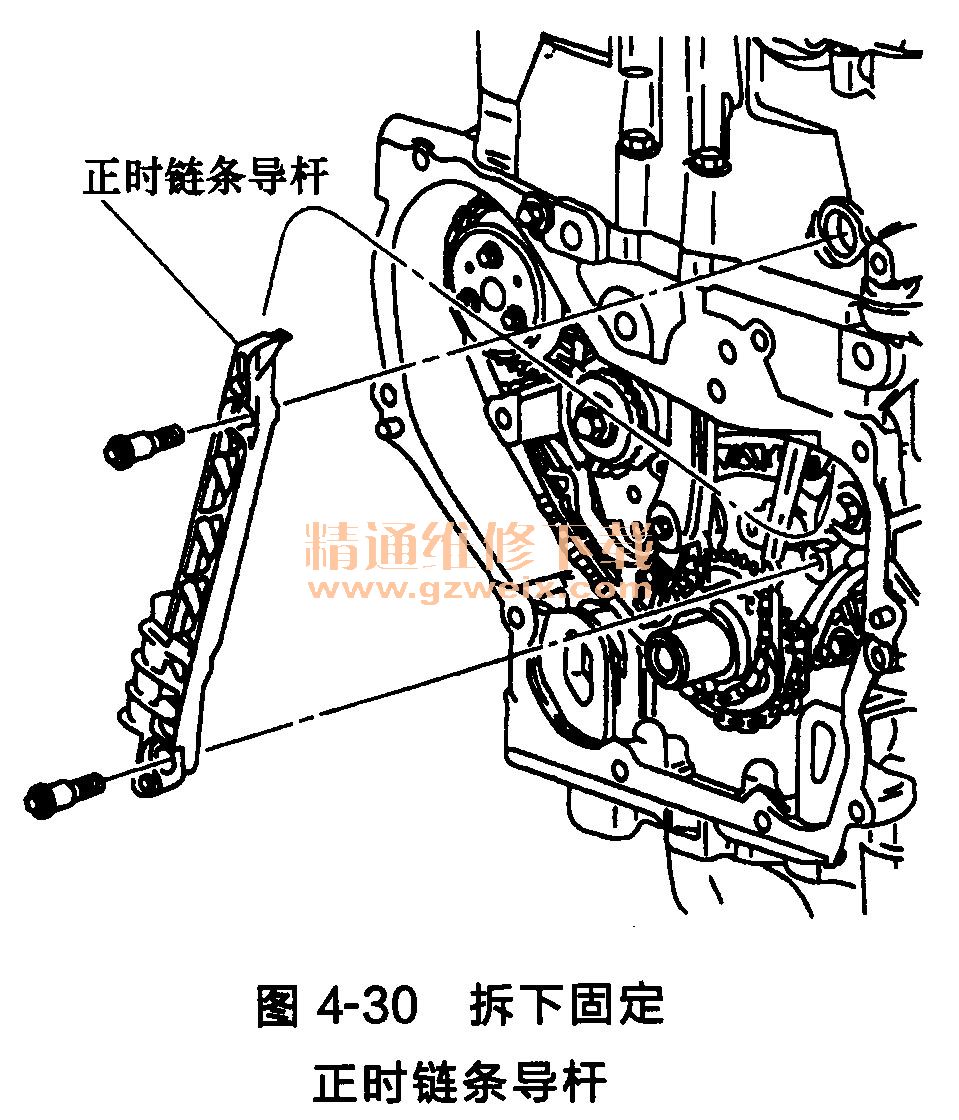

(15)拆下固定正时链条导杆，如图4-30所示。

(16)定位进气凸轮轴的六角头部位并用扳手保持。

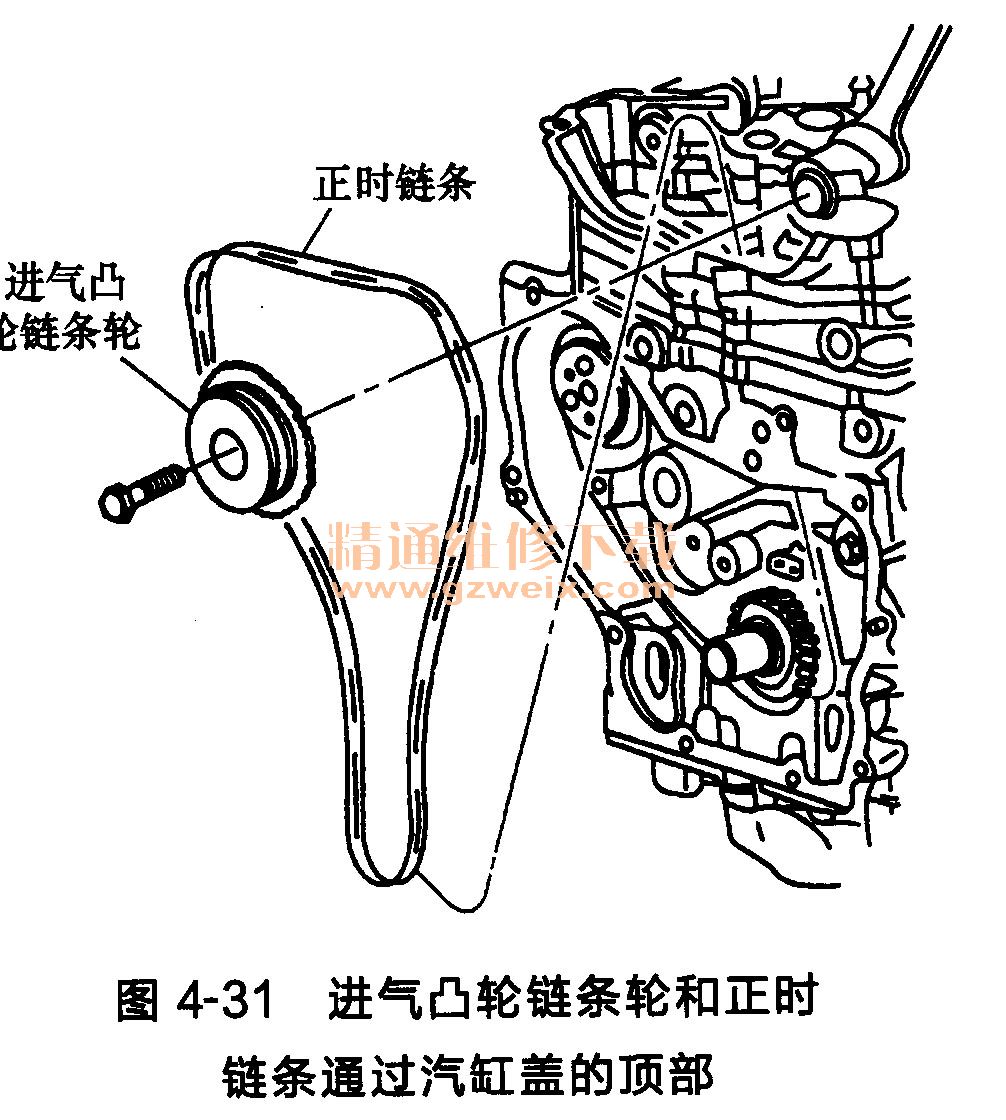

(17)拆下进气凸轮链条轮螺栓，进气凸轮链条轮和正时链条通过汽缸盖的顶部，如图4-31所示。

注意：3号排气气门是打开的。拆卸之前要注意凸轮轴的位置和方向。部件拆卸之前要标记汽缸盖以及与其相关的锁紧槽口。

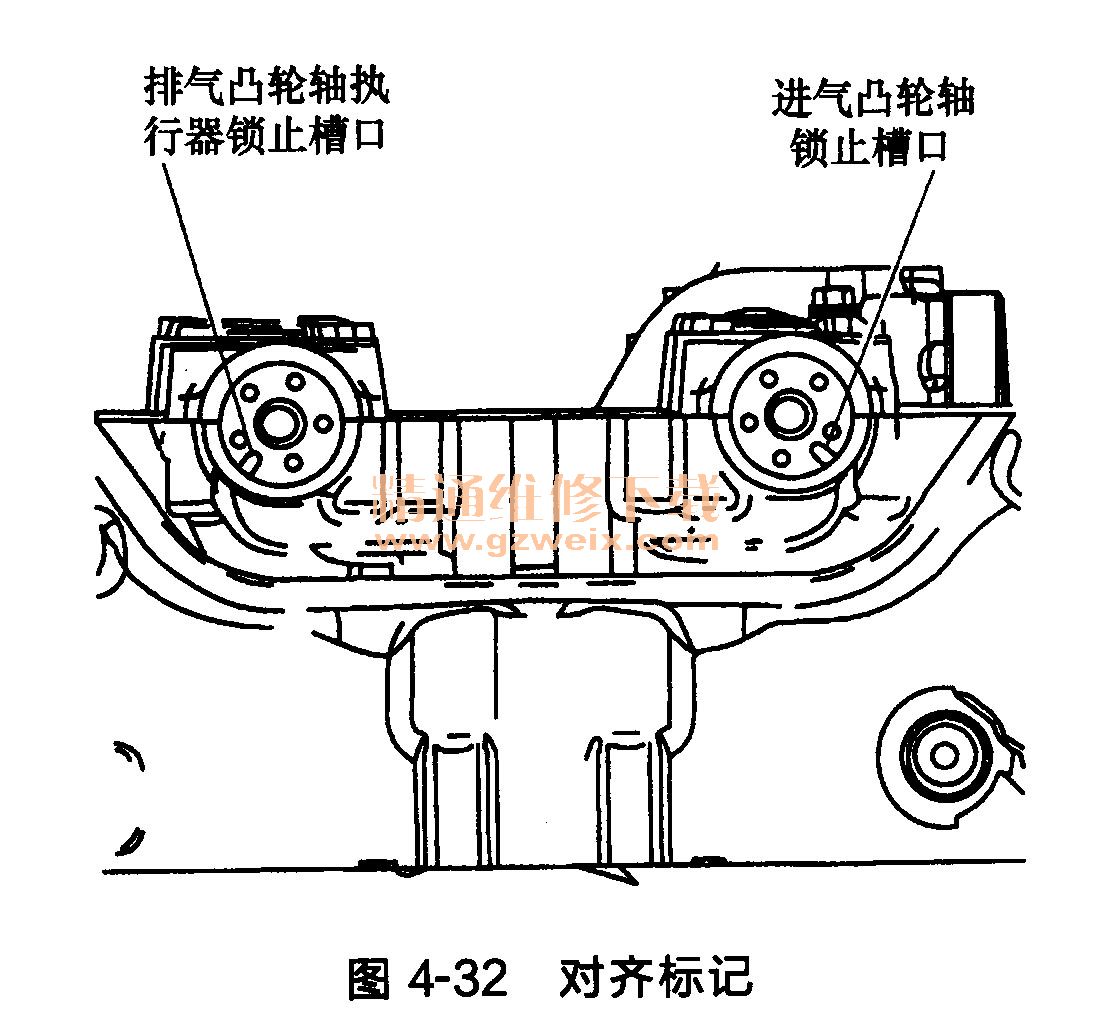

    (18)标记排气凸轮轴执行器锁止槽口中的汽缸盖且进气凸轮轴锁止槽口要与汽缸盖对齐，如图4-32所示。

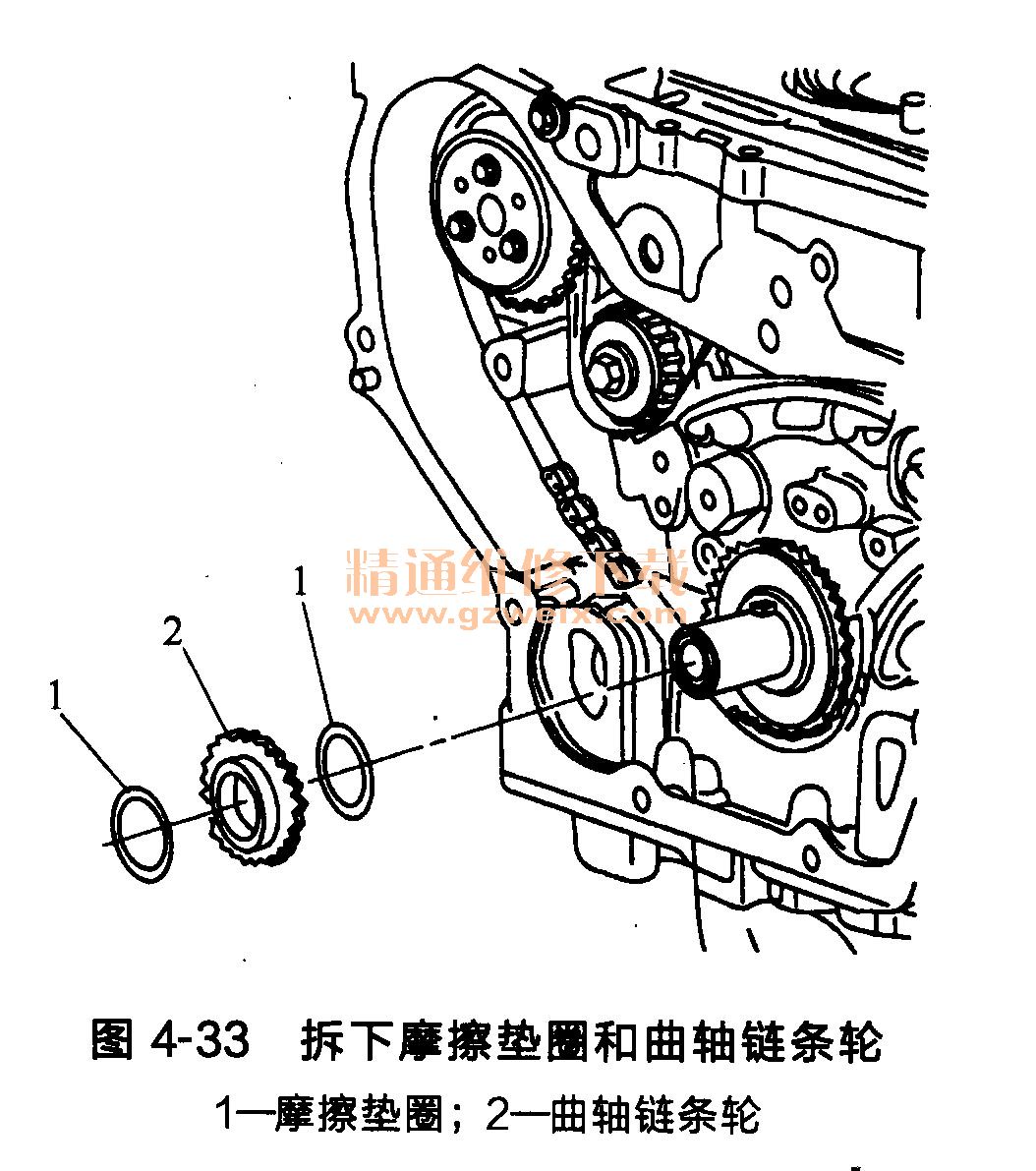

    (19)若装配，则拆下摩擦垫圈，如图4-33所示。

    (20)拆下曲轴链条轮，如图4-33所示。
    (21)拆下正时链条机油喷嘴螺栓。

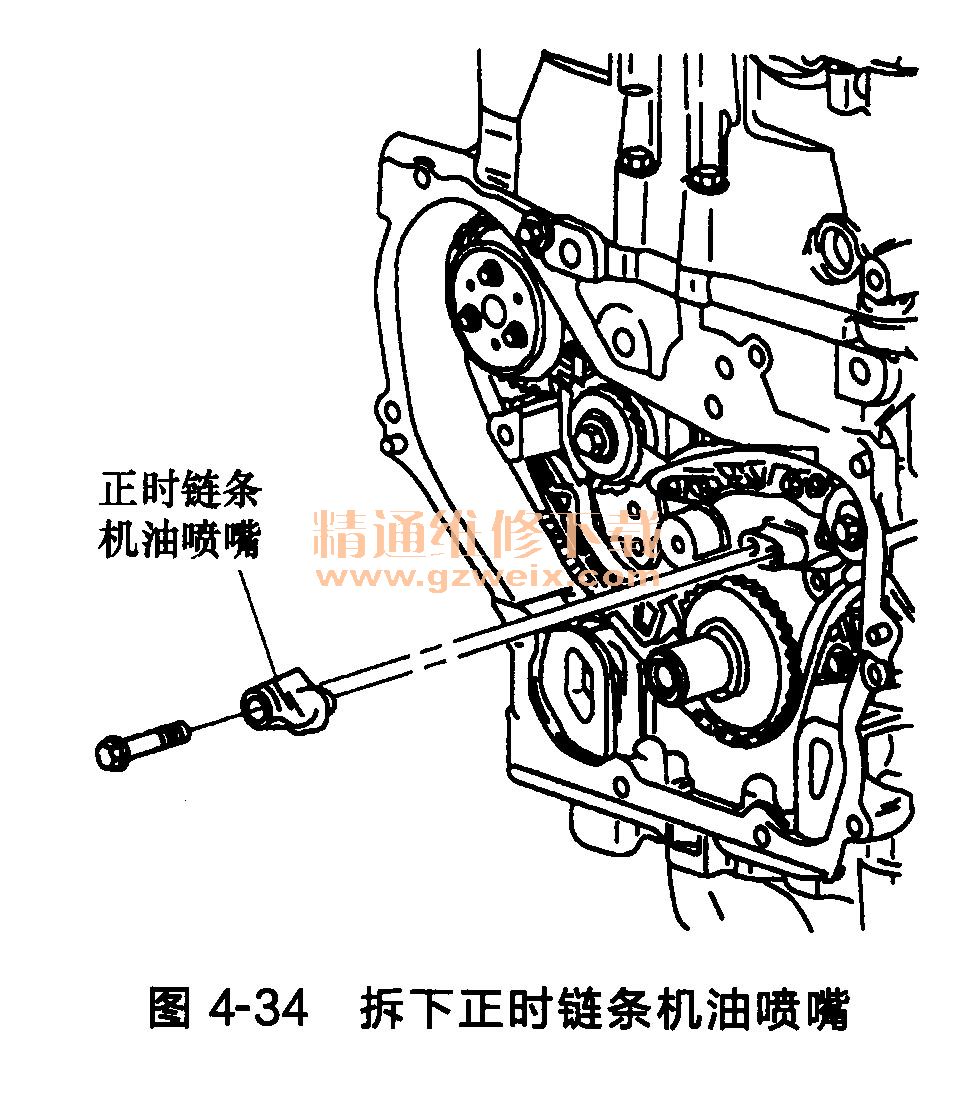

(22)拆下正时链条机油喷嘴，如图4-34所示。
