一辆行驶里程约8.4万km、配置LTD 2.0L发动机的2010年别克君威。客户反映:该车停放3天后无法启动,需搭电启动,已更换过蓄电池。
故障诊断:该车早上搭电启动着车后开至维修站,能正常启动。初步检查车辆无任何加装附件;
蓄电池桩头安装牢固且
蓄电池性能检测正常;发电机电压为13.5V,正常。GDS全车检测有安吉星故障码:B2470一移动电话天线电路断路(目前),安吉星指示灯为红灯。

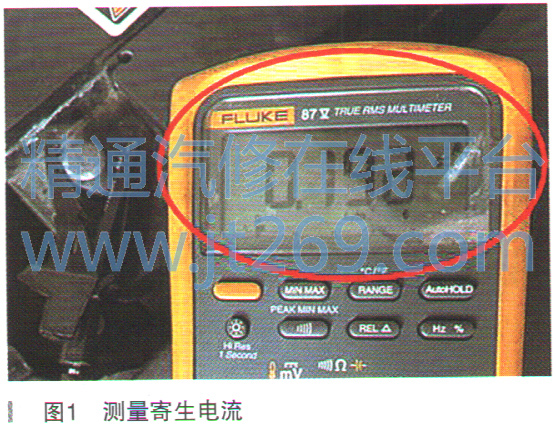

关闭所有车门及车辆用电器,用万用表测量该车的寄生电流,按维修手册提示等待30min,该车的寄生电流为0.192A(如图1所示)和0.256A进行周期性的跳动(10s左右一次),超过了标准值。其他车辆20 min后寄生电流降为0.01A。
该车发电正常,
蓄电池检测正常,停放3天后
无法启动,所测的寄生电流过大是主因,存在漏电现象。按当前故障码B2470的含义分析,安吉星的移动电话天线电路会不会引起漏电现象?查看维修手册,该故障码设置时采取的操作为车辆不能连接OnStar呼叫中心,OnStar状态LED变红。安吉星模块不会因该故障码而不进入休眠模式。参照以往的维修经验,该故障码的问题并不是导致漏电的主因。分析可能原因:用电器及线路故障,车辆未进入休眠模式,其他故障。
首先用GDS2查看点火钥匙的实际位置是否正常。点火钥匙数据会根据实际位置过断示相应的变化,当把点火钥匙拔出并打开/关闭左前门时,附件/保持型附件继电器为不活动,正常。在测量寄生电流的状态下,依次拔掉发动机舱保险丝盒内的保险丝和继电器,寄生电流仍未下降且为0.192A。
依次拔出仪表保险丝盒的保险丝和继电器,只剩
BCM的23号、24号
保险丝时,寄生电流仍未下降变化。只有拔出剩余
BCM的F23D、F24D保险丝,寄生电流才下降至0.01Ao查看配电示意图,该两个保险丝只给
BCM供电。检查
BCM的两根供电线,并无加装用电器,测量该导线对地电阻为“OL”。测量
BCM的两根供电线的端对端电阻为0.5Ω,
BCM的搭铁电阻为0.5Ω,正常。
是
BCM自身放电,还是车辆线路有故障?在同等情况下比较正常试驾车,试驾车在只有23号、24号保险丝的情况下,寄生电流为0.01A。互换
BCM,故障车寄生电流仍未下降,试驾车装配故障车
BCM的情况下,寄生电流也正常,故障未转移,所以排除
BCM故障引起的自身放电。分析车辆可能是由间歇胜的电流消耗未进入休眠模式,测量车辆的网络通信波形与正常车对比。车辆锁门10min后,低速GMLAN未见波形,正常,底盘GMLAN也未见波形。车辆锁门10min后,高速GMLAN的H和L都有0.9V的电压,不正常,正常车为0V,如图2所示。
通过对网络的不正常波形分析,可以判断是由于间歇性的电流消耗引起模块未进入休眠模式。为什么高速GMLAN不能进入休眠模式呢?根据电路图和配置说明,了解到该车高速GMLAN上连接着
BCM、ECM、TCM、EBCM和安吉星模块。
查看维修手册,车辆被唤醒的因素:检测到
蓄电池重新连接;任一车门打开信号;前大灯打开;钥匙插入点火开关;将点火开关置于ON位置;驻车灯打开;遥控车门或者遥控启动信息;串牙不纹据线路上动态信息。
