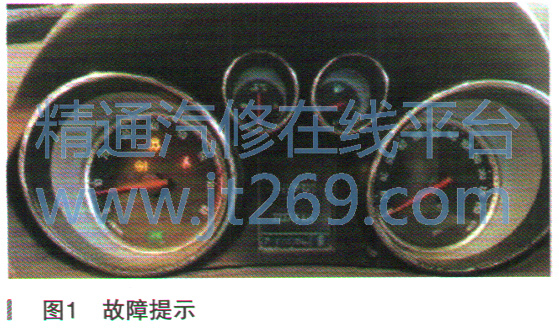

一辆行驶里程约7.3万km、配置LTD发动机的2015年别克君威。该车助力转向灯、侧滑灯点亮,如图1所示。
故障诊断:询问客户得知此车辆为事故车,在修理厂装车后助力转向灯、侧滑灯点亮。检查后发现故障真实存在。
经过询问客户得知,车辆左前部受损进行了维修,更换了

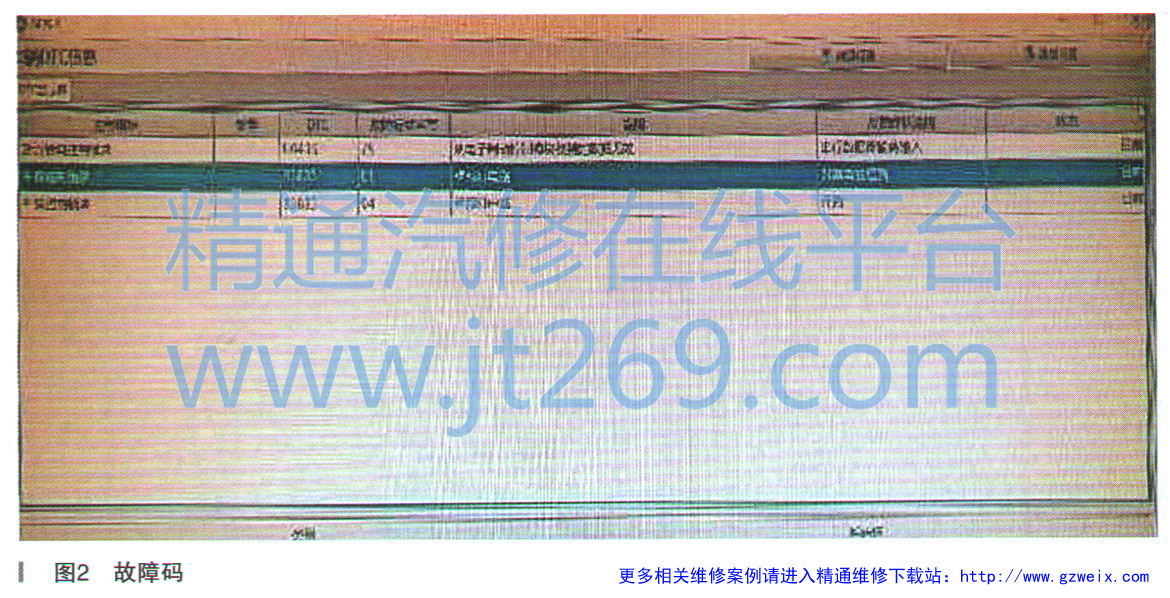

蓄电池、发动机控制模块,修复了发动机控制模块插头。使用GDS读取故障码有U0415:从电子制动控制模块收到的数据无效,如图2所示。
根据《维修手册》诊断步骤对相关模块进行编程,故障依旧。客户反映该车在外更换过
ABS模块,怀疑是更换的
ABS模块问题,于是将原车模块装复车辆,对其重新编程配置,故障依旧。查阅《维修手册》以及相关线路图,使用DBDT网络诊断工具对高速网络及底盘拓展网络进行诊断无异常(DBDT是诊断车辆网络通信、网络线路故障的诊断软件)。判断该网络通信线路连接完整正常。根据《维修手册》对电子制动模块和电动转向模块进行编程,电动转向模块在配置时一直出现故障,提示动力转向装置软停止读取失败信号故障,如图3所示。动力转向装置软停止读取失败原因不清楚,于是分析动力转向模块与

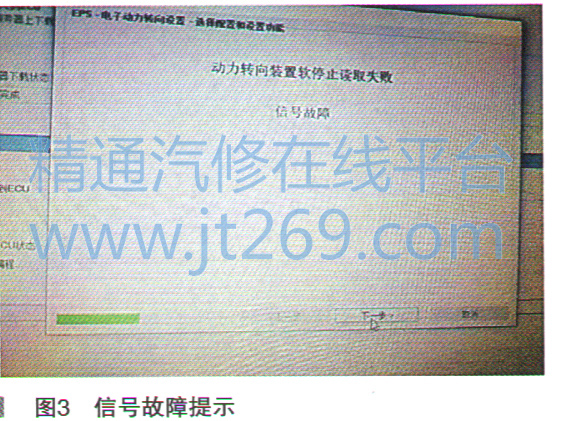

ABS模块需要传递共享的数据,分析为转向角度和转向转矩。经实车检查该车不配备单独的转向角度传感器,该传感器集成于动力转向模块 (即电子转向机)中。
于是对动力转向模块进行了互换,故障依旧存在。维修陷入僵局,再次查看线路图(如图4所示)以及相关资料,发现动力转向模块与方向盘转角传感器不是直接通信,而是通过电子制动模块在高速网络上相连。使用GDS查看电子制动模块转角传感器的数据为171,转向模块的转角传感器数据对比为1,数据偏差过大。电子制动模块对转向角度进行学习,一直显示失败,再次梳理诊断思路,在GDS诊断软件上面有单独的转角传感器数据,打开后进行了相关学习,对比电子制动模块数据恢复到1,然后对动力转型模块配置后,故障消失。
故障排除:使用GDS诊断软件进入相应模块进行转角传感器数据学习,然后对动力转型模块配置后,故障消失。反复验证故障排除。
故障总结:该车在事故维修时长时间断电,导致相关模块内数据丢失以致模块间数据不一致导致故障,类似故障的处理方法:
(1)在出现此类故障时,首先对相关传感器进行学习,对模块进行编程配置。
(2)查看其网络架构,分析查看各信号的传递关系。
(3)对比数据,查看多个模块共用信号的数据是否一致。
(4)在车辆诊断过程中,切忌片面地根据故障表征盲目考虑问题,要依据故障码及诊断策略,参考维修手册中的线路图指导,结合车辆症状关联性,适时结合个人经验拓展思路综合分析,以排除故障。
