(14)用23mm或24mm的开口扳手顺时针转动排气凸轮轴，直至凸轮轴执行器中的定位销进入凸轮轴槽。
(15)执行器1位于凸轮上时，用手拧紧新的排气凸轮轴执行器螺栓，如图4-54所示。

(16) 检查并确认所有彩色链节与相应的正时标记对准。否则，重复该部分程序以对准正时标记。
 (17) 安装固定正时链条导板1和螺栓，如图4-55所示，并将其紧固至12N·m。

 (18) 安装上正时链条导板1和螺栓，并将其紧固至10N·m。如图4-56所示。

 (19) 重置正时链条张紧器。
 (20) 检查正时链条张紧器密封件是否损坏。如有损坏，则更换密封件。
 (21) 检查并确保所有的污物和碎屑都已从汽缸盖的正时链条张紧器螺纹孔中清除。
    注意：在整个拧紧过程中，确保正时链条张紧器密封件居中，以避免机油泄漏。

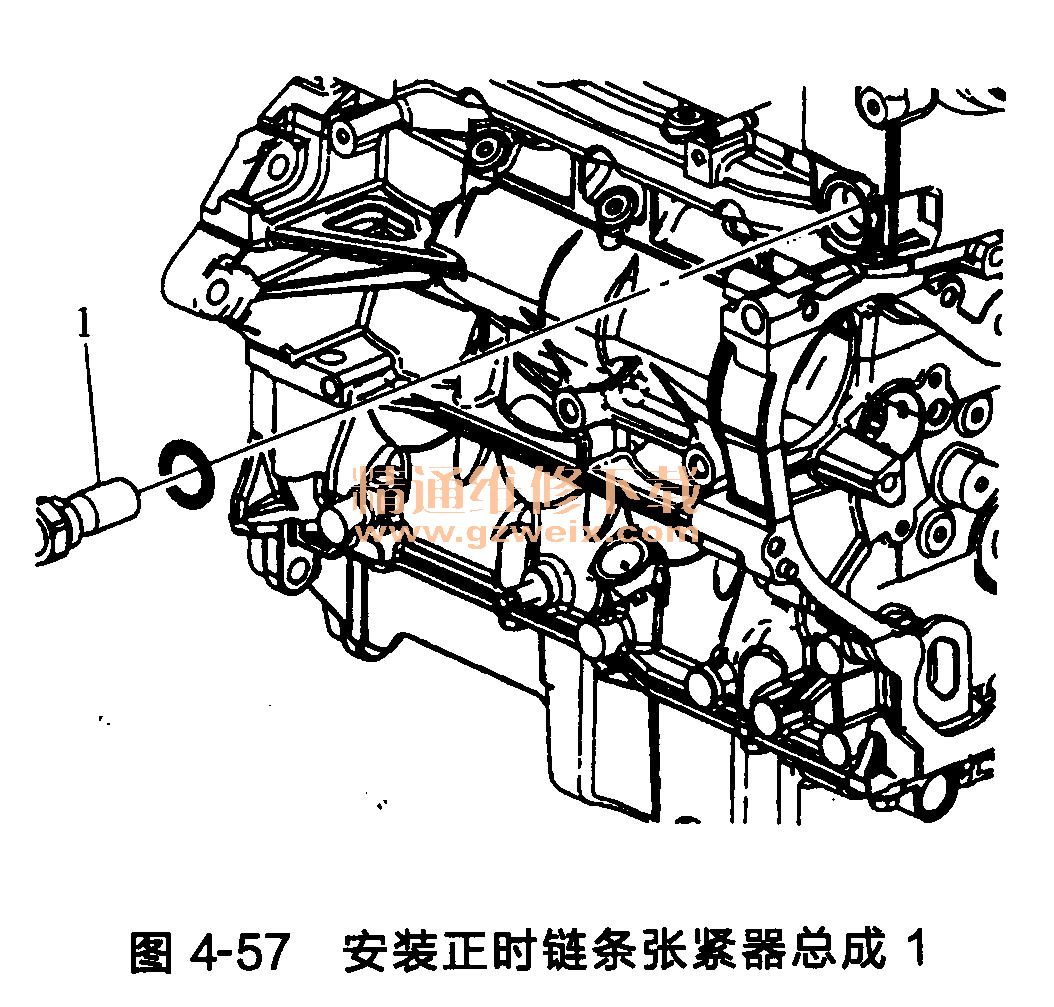

(22)安装正时链条张紧器总成1并紧固至75N·m，如图4-57所示。

  注意：压缩2mm以松开正时链条张紧器，这将释放棘爪中的锁紧机构。
  (23)必须安装曲轴平衡器以便释放张紧器。

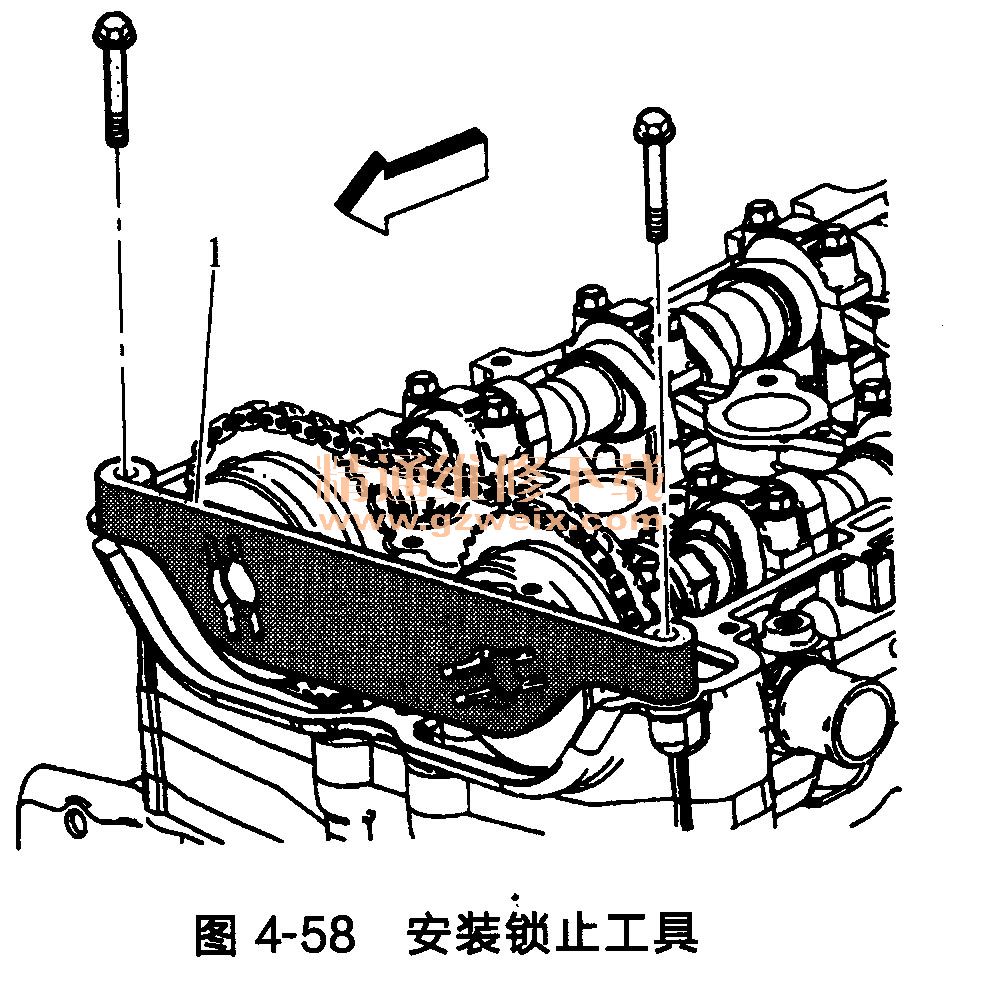

  (24)安装EN-48953锁止工具1并将汽缸盖中的螺栓紧固至10N·m，如图4-58所示。

  (25)使用扭矩扳手，将凸轮轴执行器螺栓紧固至30N·m，使用专用工具J-45059测量仪再紧固100°。
    (26)使用扭矩扳手将凸轮轴执行器螺栓紧固至30N·m，使用J-45059测量仪再紧固100°。
(27)拆下EN-48953锁止工具。
(28)安装正时链条机油喷嘴1，并将螺栓紧固至10N·m，如图4-59所示。

(29)将密封胶涂抹在正时链条导板螺栓检修孔塞的螺纹上。

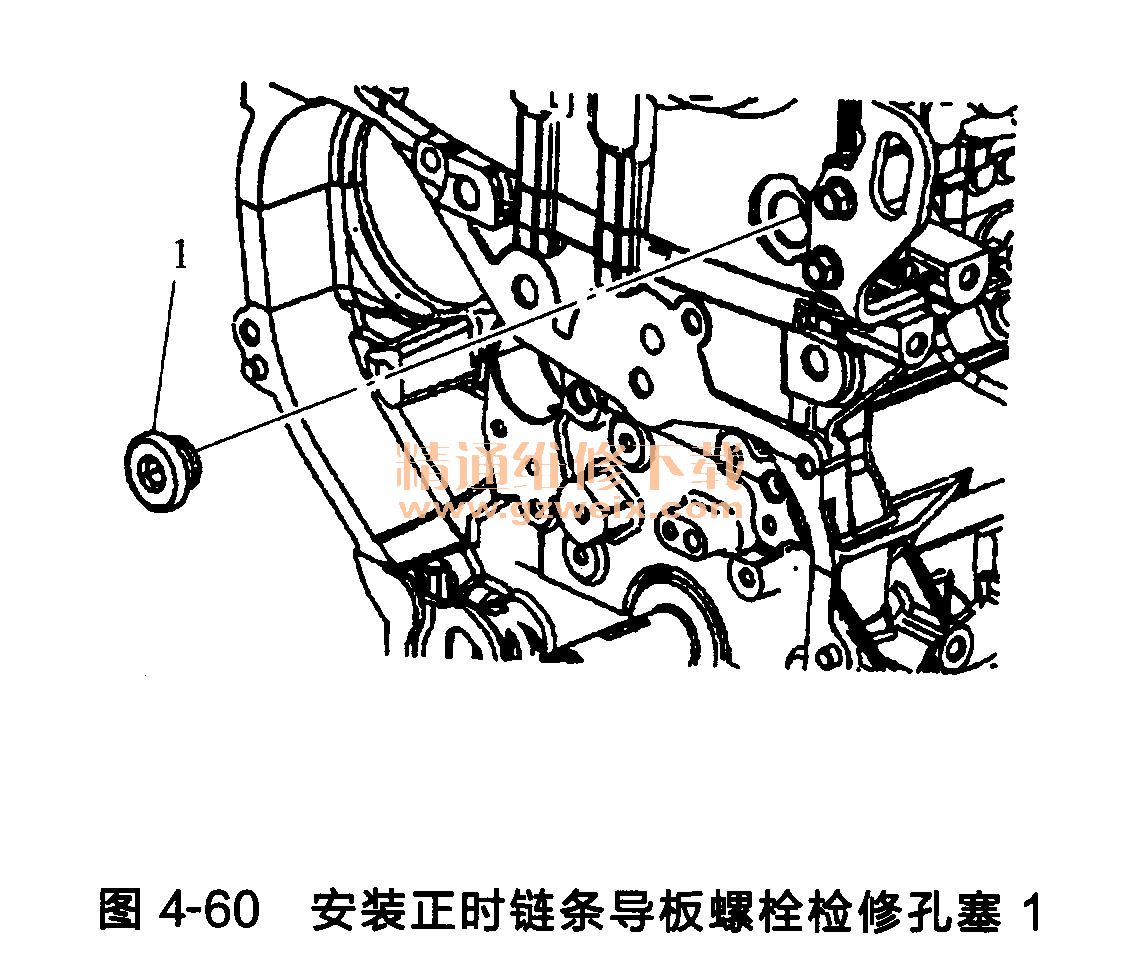

(30)安装正时链条导板螺栓检修孔塞1，并紧固至90N·m，如图4-60所示。
