(15)通过汽缸盖顶部，拆下进气凸轮轴执行器和正时链条，如图4-66所示。

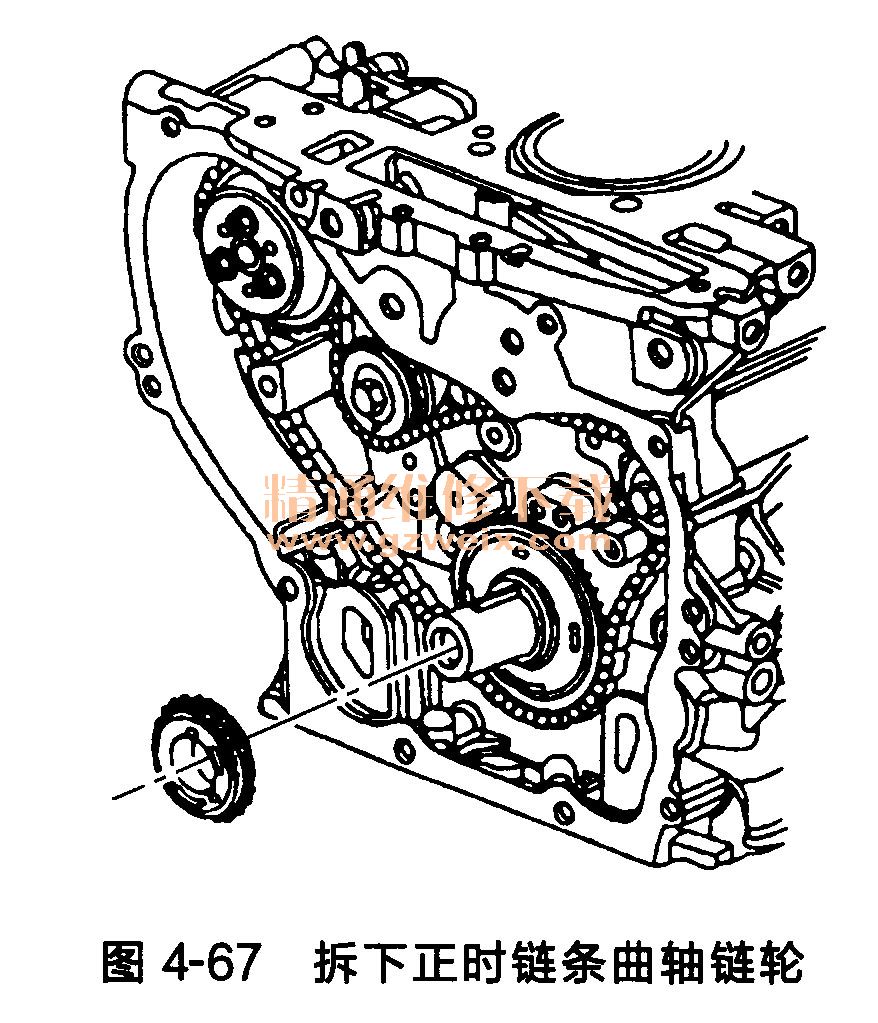

    (16)拆下正时链条曲轴链轮，如图4-67所示。

    (17)在更换平衡轴正时链条和链轮时，则执行以下步骤，如果不更换，则执行（20）步以下步骤。

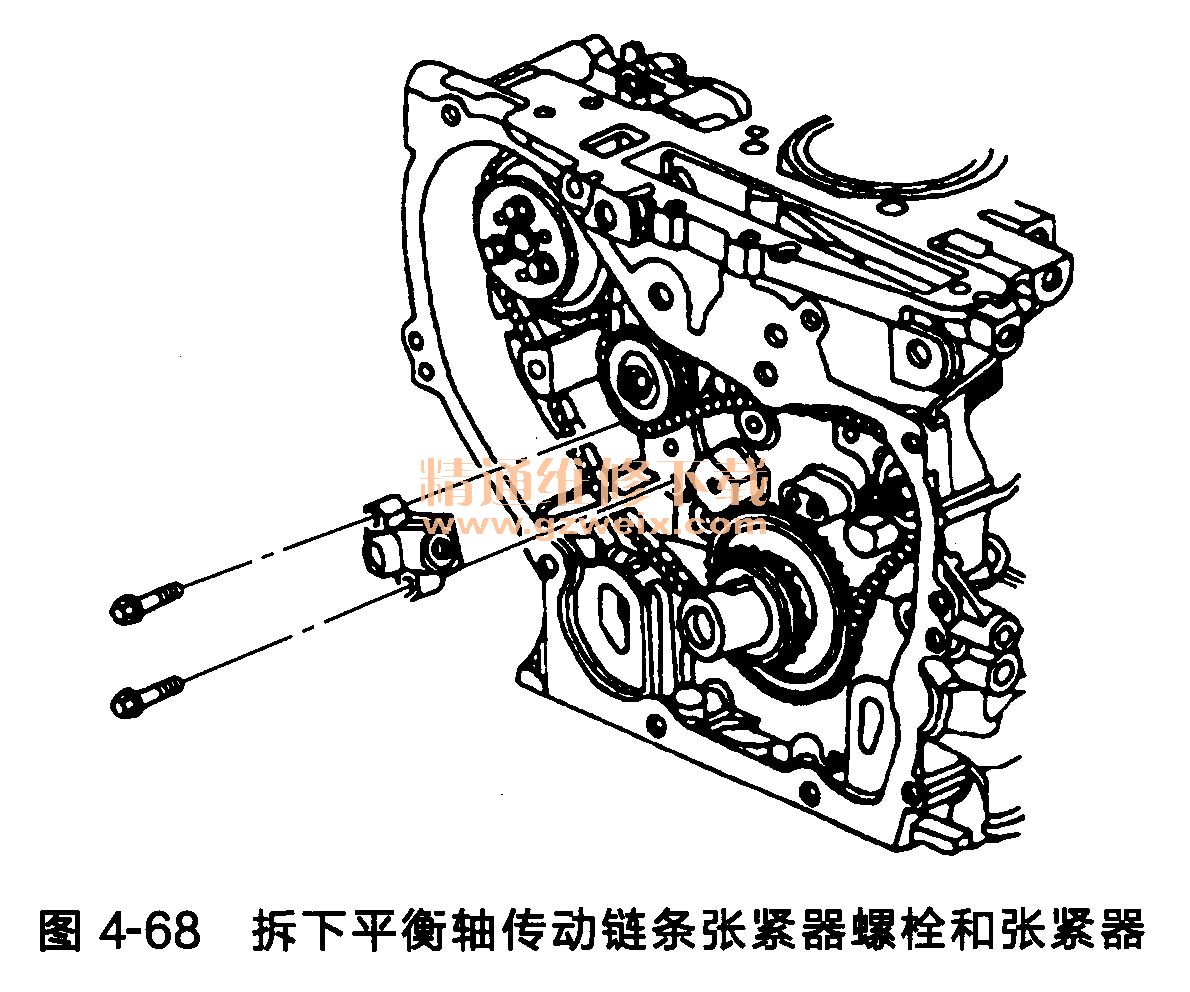

    (18)拆下平衡轴传动链条张紧器螺栓和张紧器，如图4-68所示。

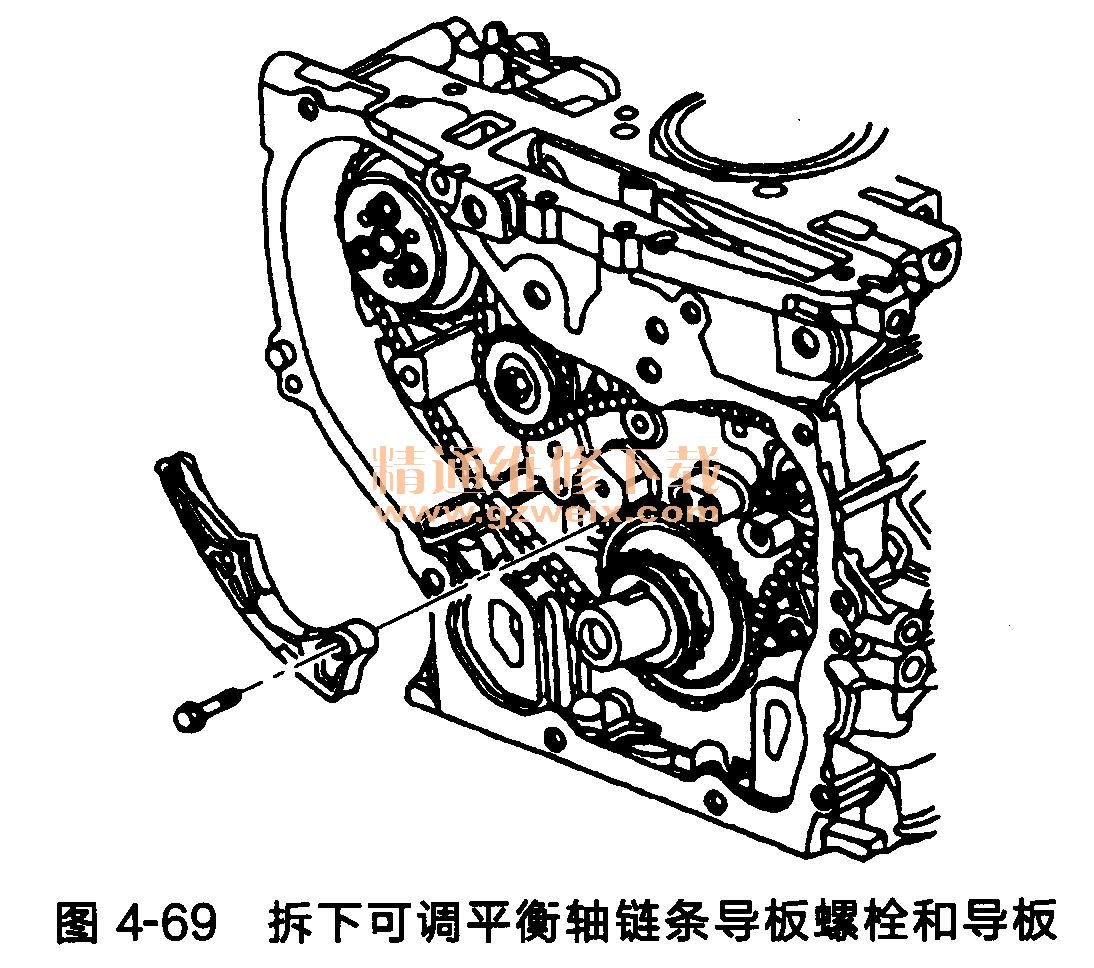

    (19)拆下可调平衡轴链条导板螺栓和导板，如图4-69所示。

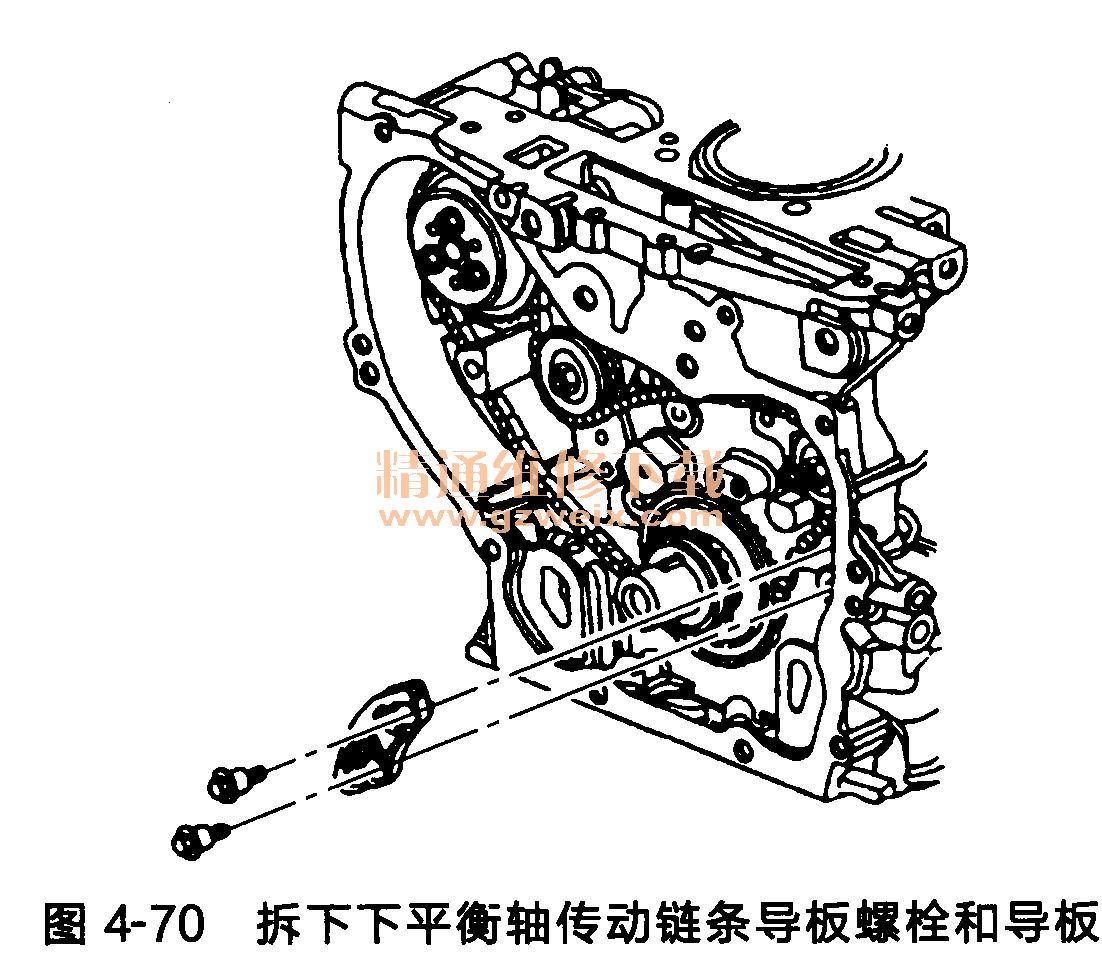

    (20)拆下下平衡轴传动链条导板螺栓和导板，如图4-70所示。

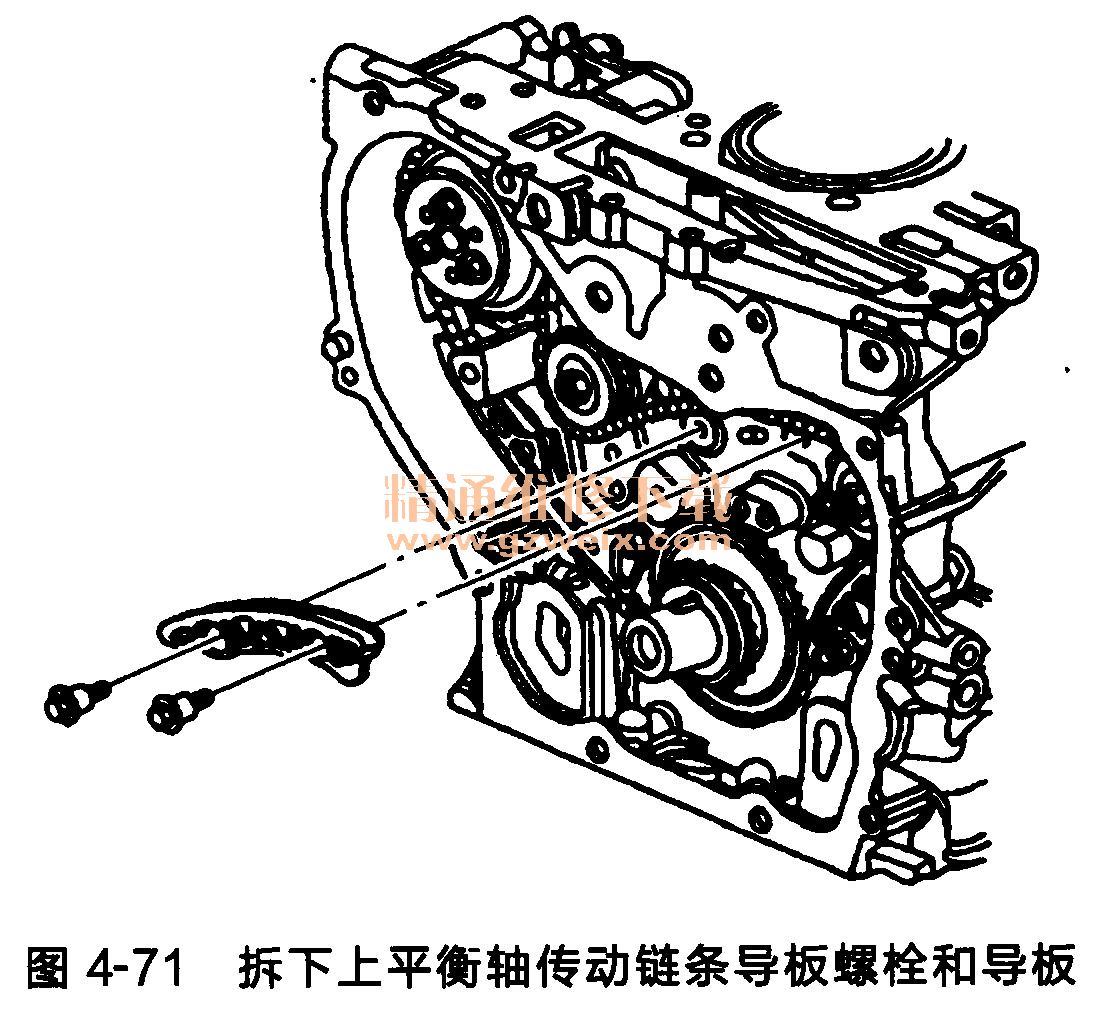

    (21)拆下上平衡轴传动链条导板螺栓和导板，如图4-71所示。

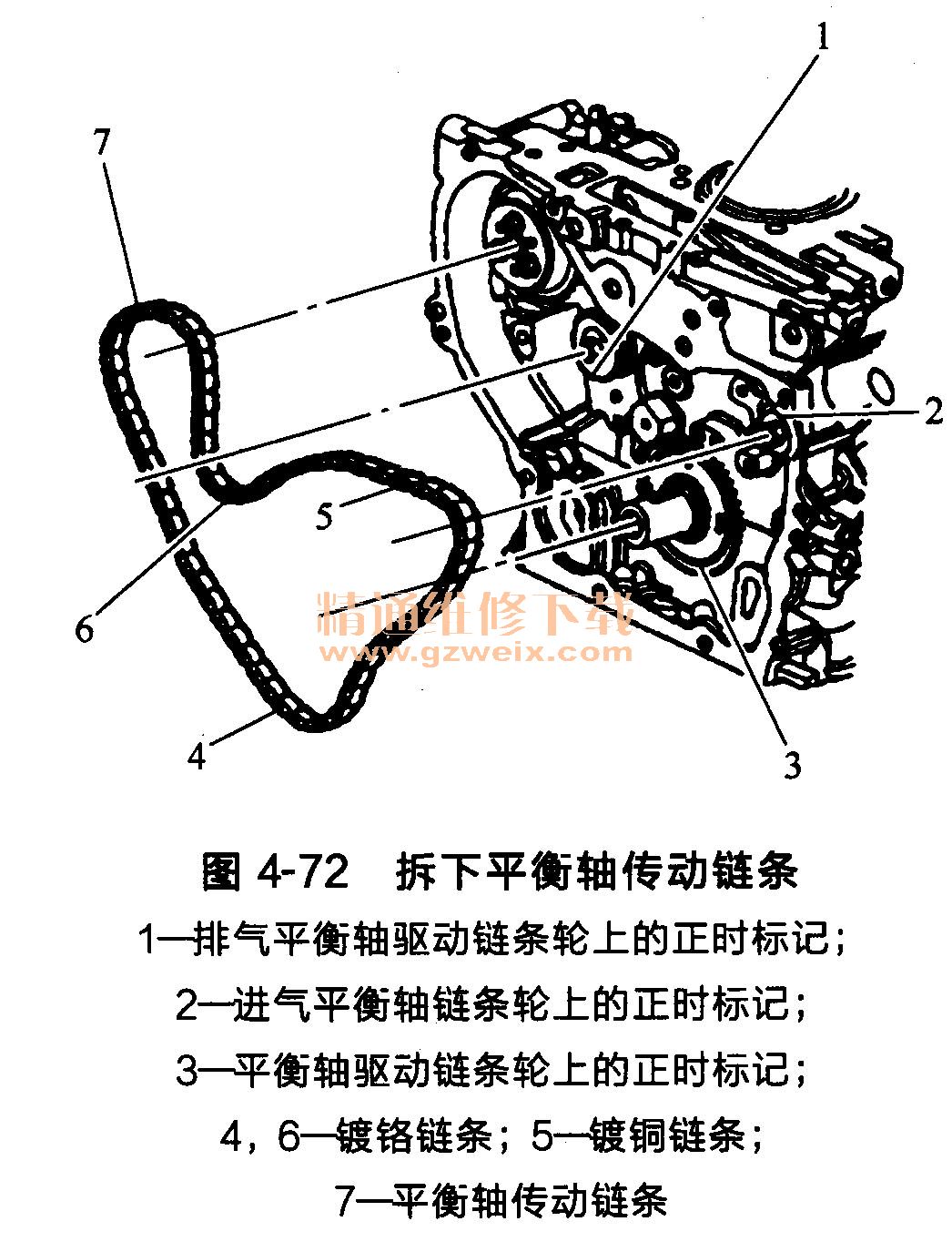

    (22)拆下平衡轴传动链条，如图4-72所示。

(23)拆下平衡轴传动链轮。
