(1)在更换平衡轴正时链条时，执行以下步骤，如果不更换，则执行（10）步以下步骤。
    (2)安装平衡轴传动链轮。
    注意：如果平衡轴没有与发动机准确正时，则发动机可能震动或发出噪声。
    (3)安装平衡轴传动链条，使有色链节与平衡轴链轮和平衡轴传动链轮上的标记对齐。
    (4)有色的链节中，2个是铬色的，1个是铜色的。按以下步骤对齐链条和链轮。
①将铜色节链条与进气侧平衡轴链轮上的正时标记对齐。
    ②顺时针环绕链条，使铬色节链条与平衡轴传动链轮上的正时标记对齐（约为链轮上的6点钟位置）。

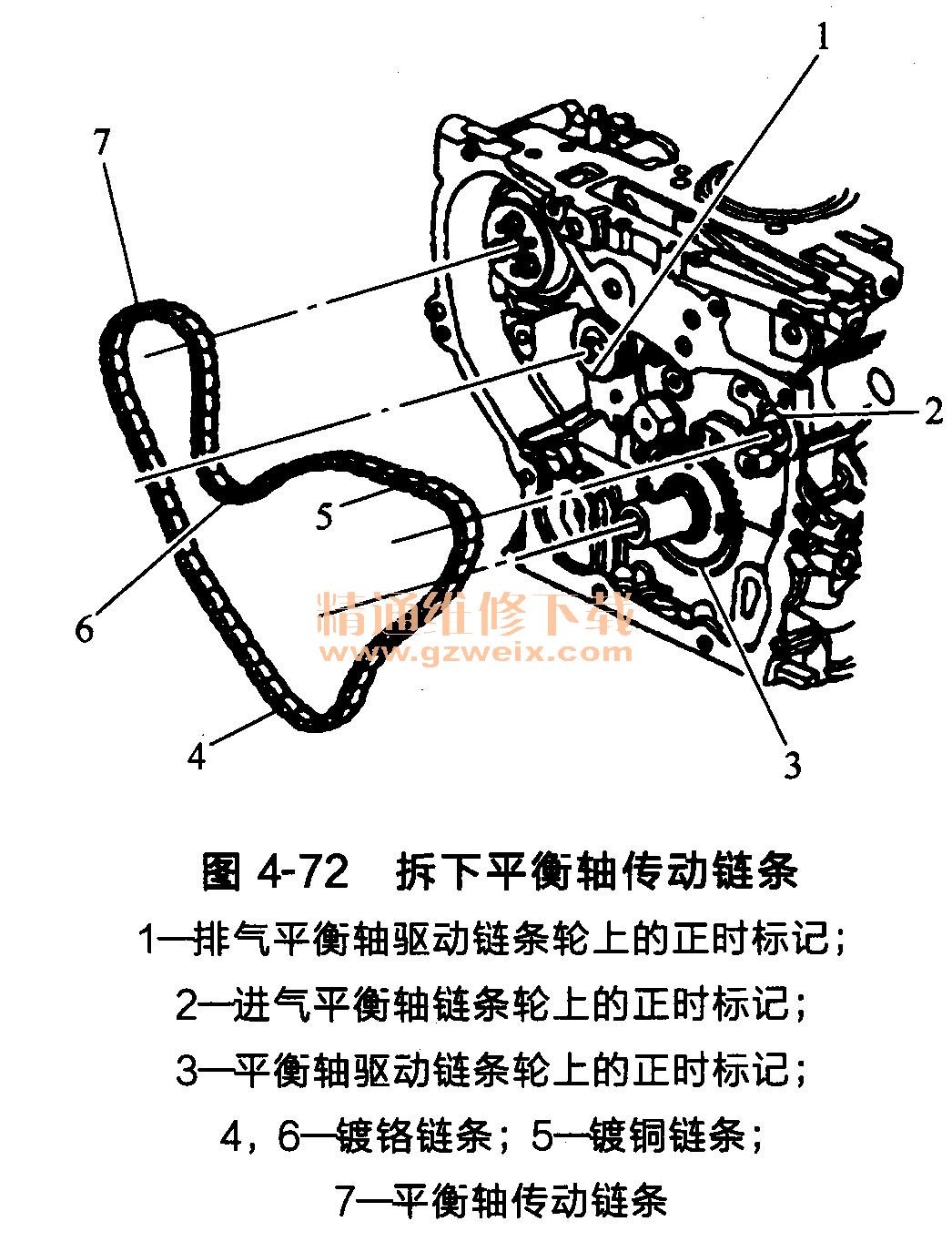

    ③将图4-72中所示的平衡轴传动链条7置于水泵驱动链轮上。定位并不重要。

    ④将最后一个铬色链节与排气侧平衡轴传动链轮上的正时标记对准。
    (5)安装上平衡轴传动链条导板和螺栓。
    (6)安装下平衡轴传动链条导板和螺栓。
    (7)安装可调平衡轴链条导板和螺栓。
    (8)重新设置正时链条张紧器。
    ①在孔中旋转张紧器柱塞 90°并压缩柱塞。
    ②旋转张紧器回到初始的12点钟位置，并插入回形针，穿过柱塞体中的孔进入张紧器柱塞中的软管。
    (9)安装平衡轴传动链条张紧器和螺栓。
(10)将回形针从平衡轴传动链条张紧器上拆下。

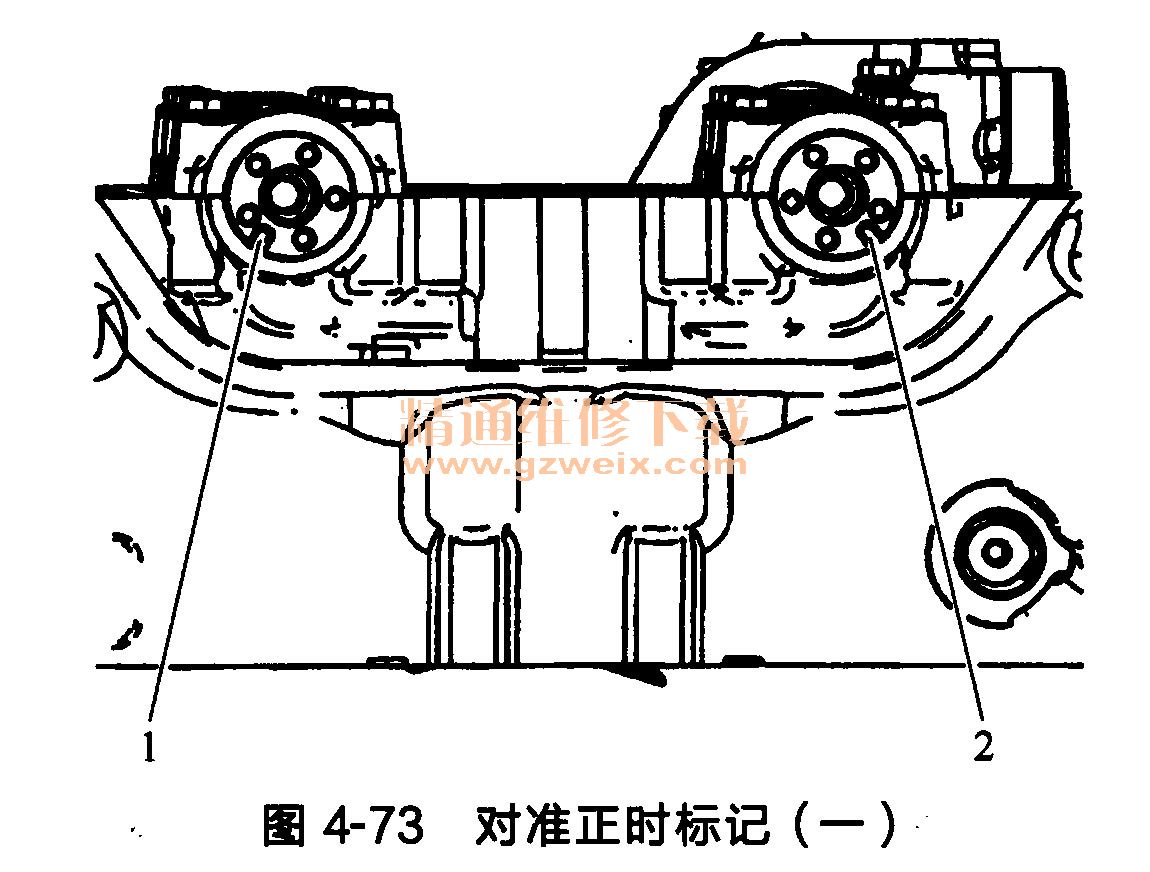

    (11)确保进气凸轮轴切口2位于5点钟位置，排气凸轮轴切口1位于7点钟位置。1号活塞应位于上止点，曲轴键位于12点钟位置，如图4-73所示。

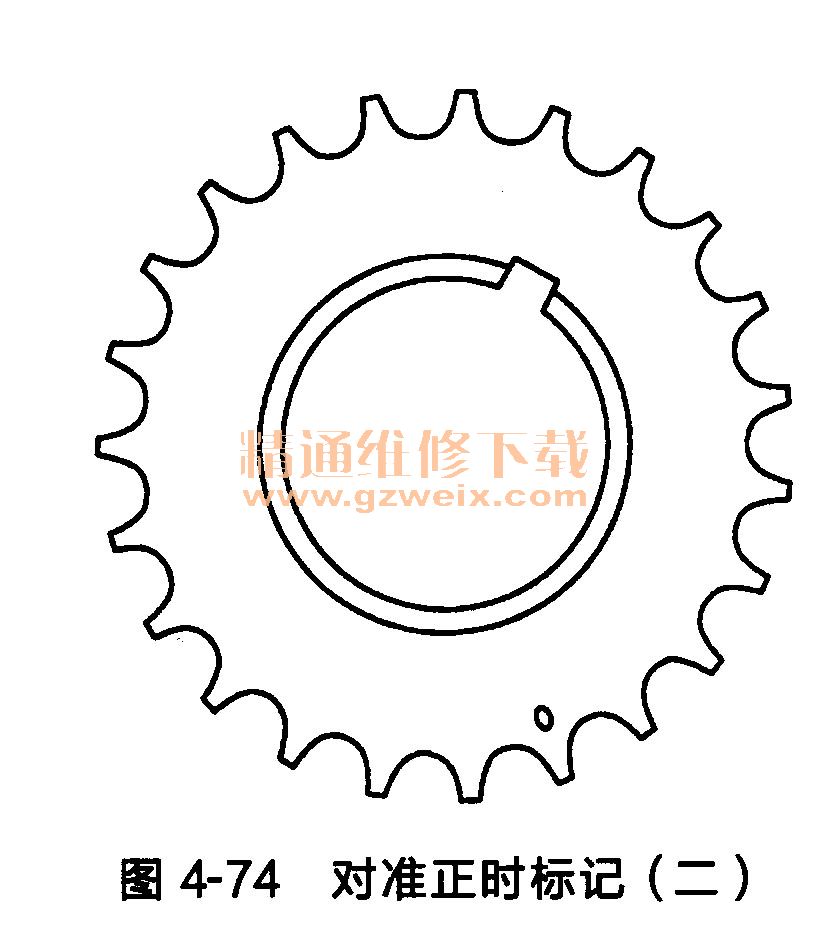

    (12)将正时链条驱动链轮安装至曲轴上，使正时标记处于5点钟位置，如图4-74所示，并使链轮的前部朝外。

    注意：正时链条上有3个有色的链节。两个链节颜色匹配，一个链节颜色独特。按以下程序对齐链条和执行器。定位链条使有色链节可见。始终使用新的执行器螺栓。

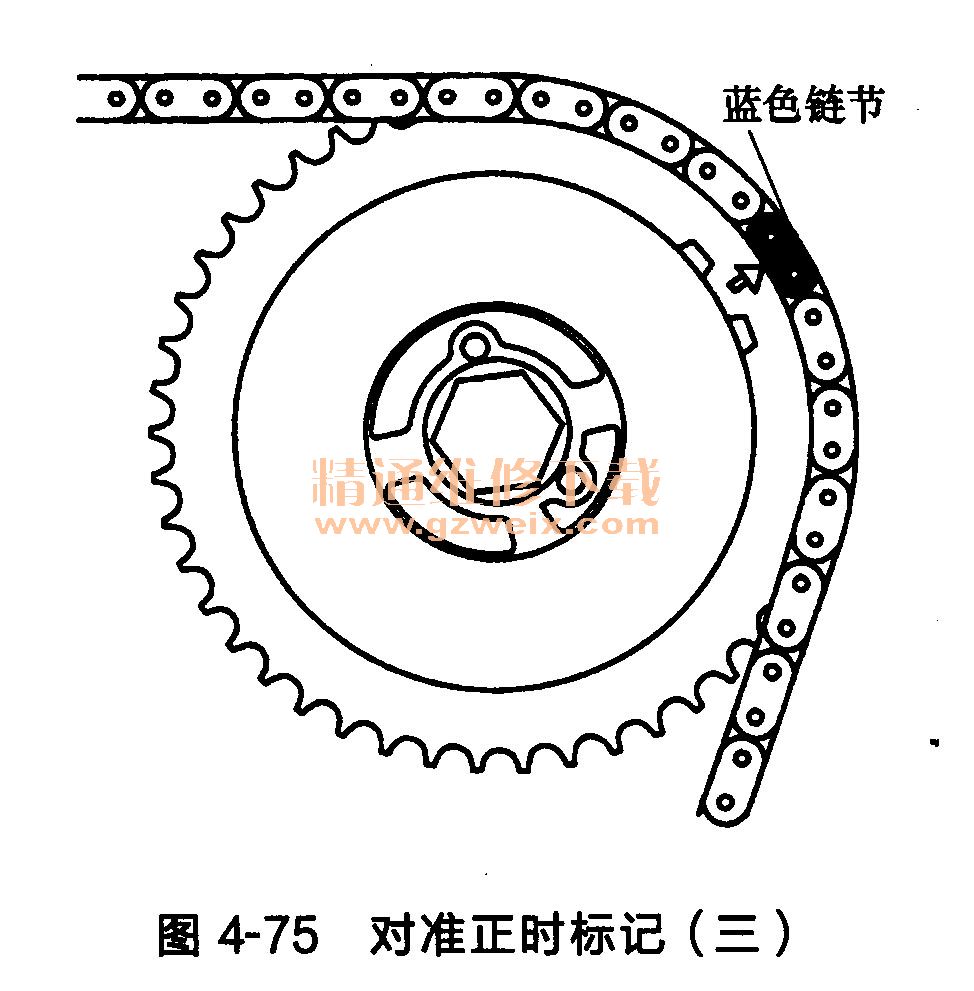

    (13)将进气凸轮轴执行器装配至正时链条中，使正时标记与独特的有色链节1对齐，如图4-75所示。

    (14)穿过汽缸盖中的开口，降下正时链条。要小心确保链条环绕着汽缸体凸台的两侧，如图4-76所示。

(15)在对准凸轮轴槽中的定位销时，将进气凸轮轴执行器安装至进气凸轮轴上。
    (16)用手紧固新的进气凸轮轴执行器螺栓。
    (17)将正时链条环绕曲轴链轮，并在约5点钟位置使第一个匹配的有色链节与曲轴链轮上的正时标记对齐，如图4-77所示。

    (18)顺时针旋转曲轴，以消除所有链条松弛。切勿转动进气凸轮轴。
    (19)向下穿过汽缸盖中的开口，安装可调正时链条导板，并安装可调正时链条螺栓。

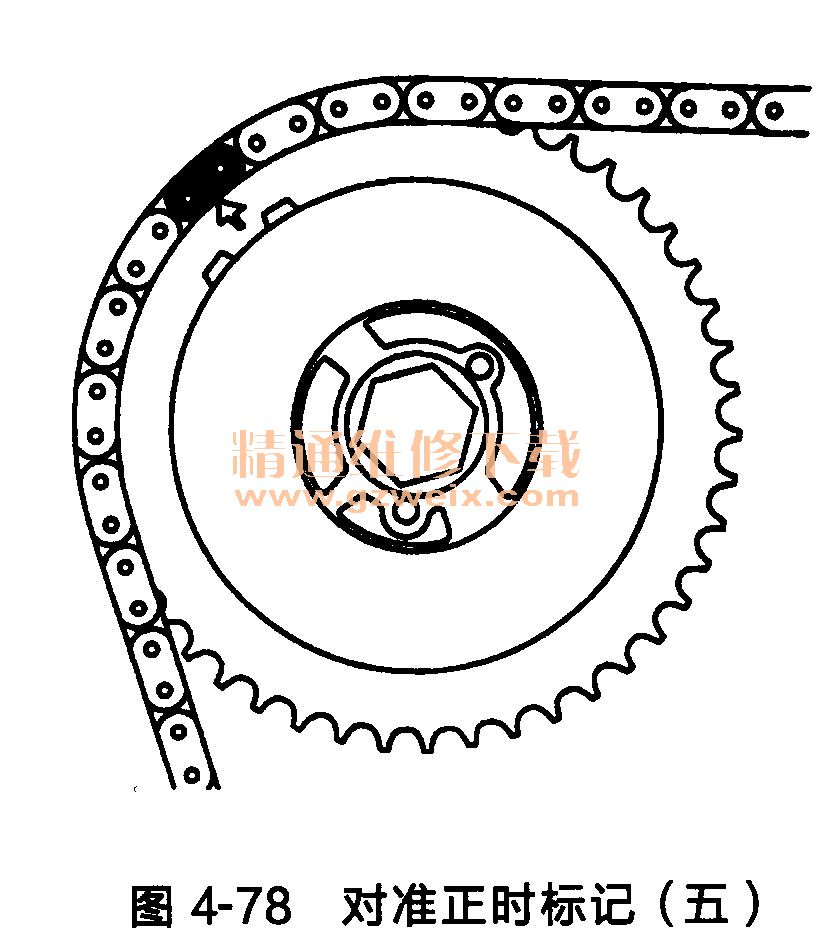

    (20)将排气凸轮轴执行器安装至正时链条中，使正时标记与第二个匹配的有色链节对齐，如图4-78所示。

(21)对准凸轮轴槽中的定位销，将排气凸轮轴执行器安装至排气凸轮轴上。
    (22)用一个23mm的开口扳手，旋转排气凸轮轴约45°，直至凸轮轴执行器中的定位销进入凸轮轴槽中。
    (23)在执行器位于凸轮轴上时，用手紧固新的排气凸轮轴执行器螺栓。紧固排气凸轮轴执行器螺栓，如图4-79所示。

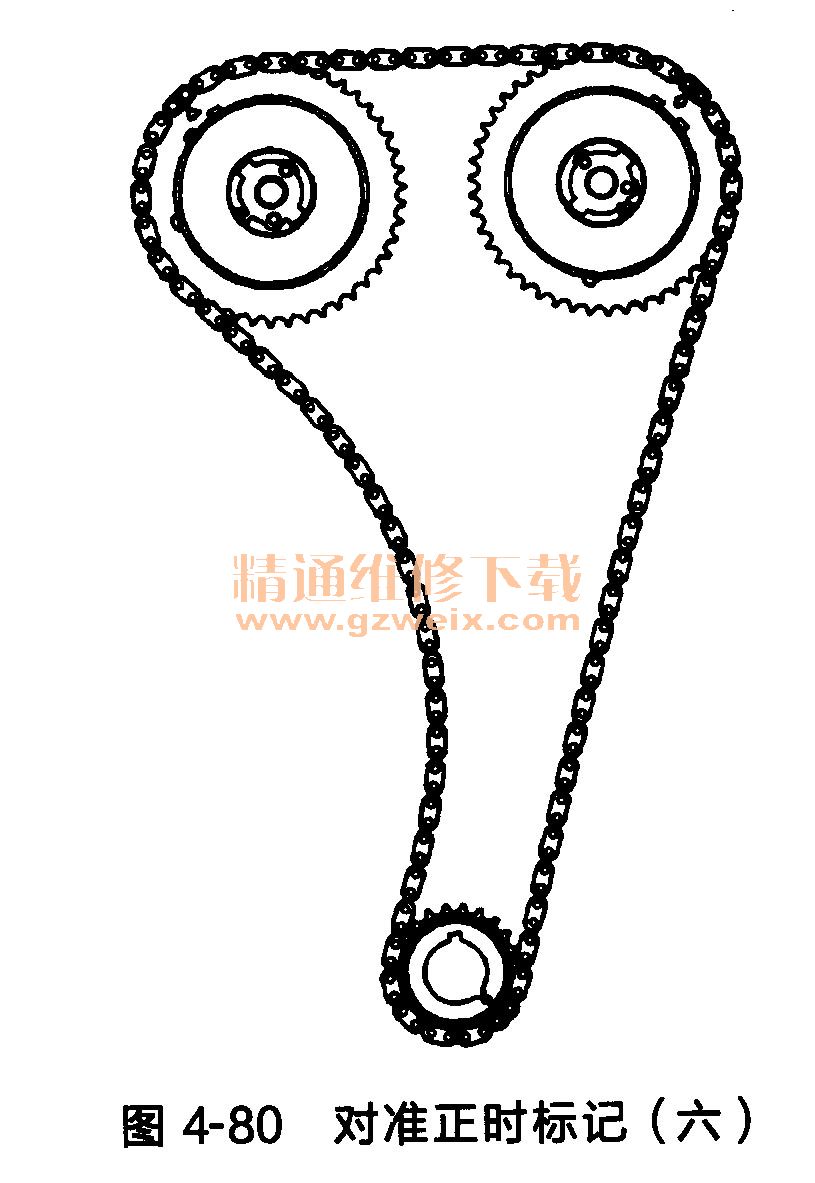

    (24）确认所有的有色链节仍然与相应的正时标记对准，如图4-80所示。如果不对准，重复程序的必要部分以对准正时标记。
