(25)安装固定正时链条导板和螺栓。

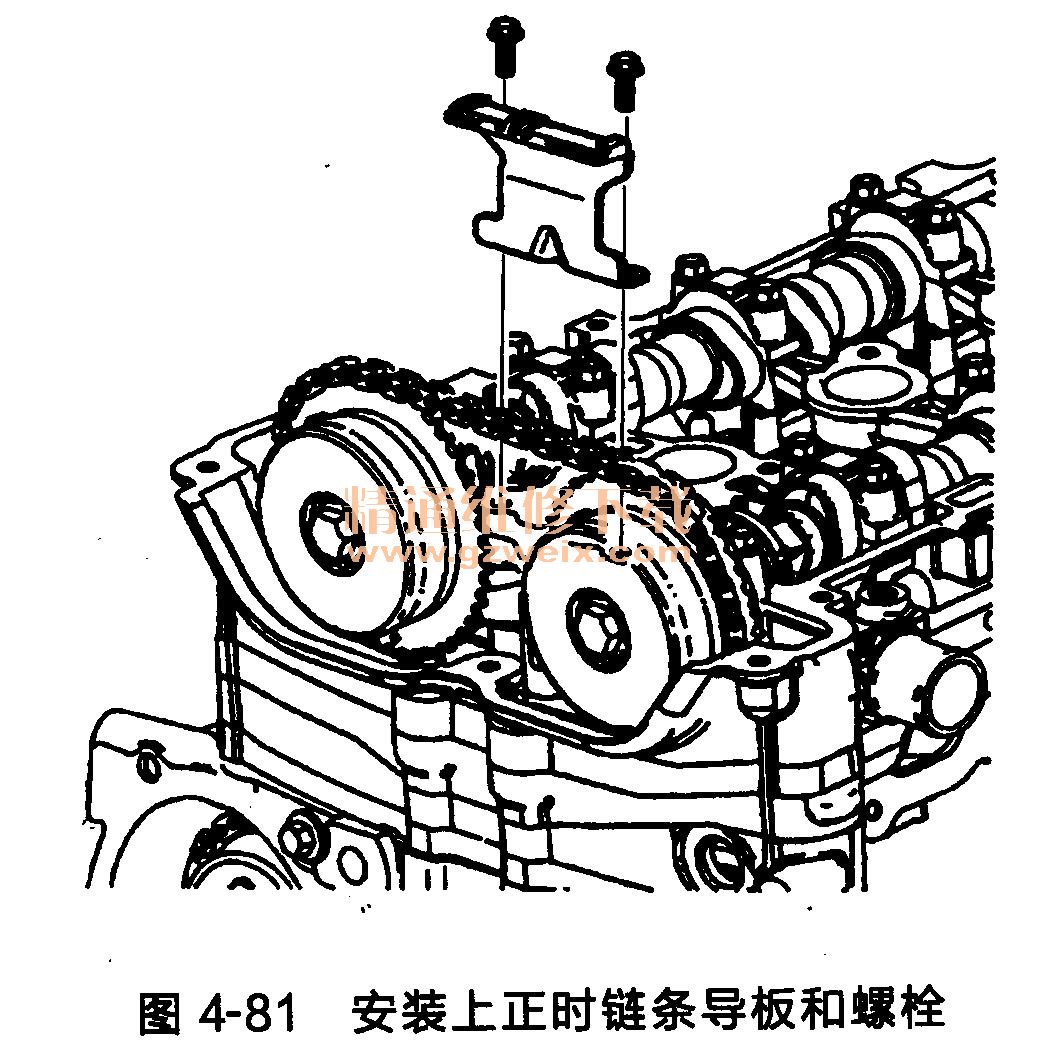

(26)安装上正时链条导板和螺栓，如图4-81所示。

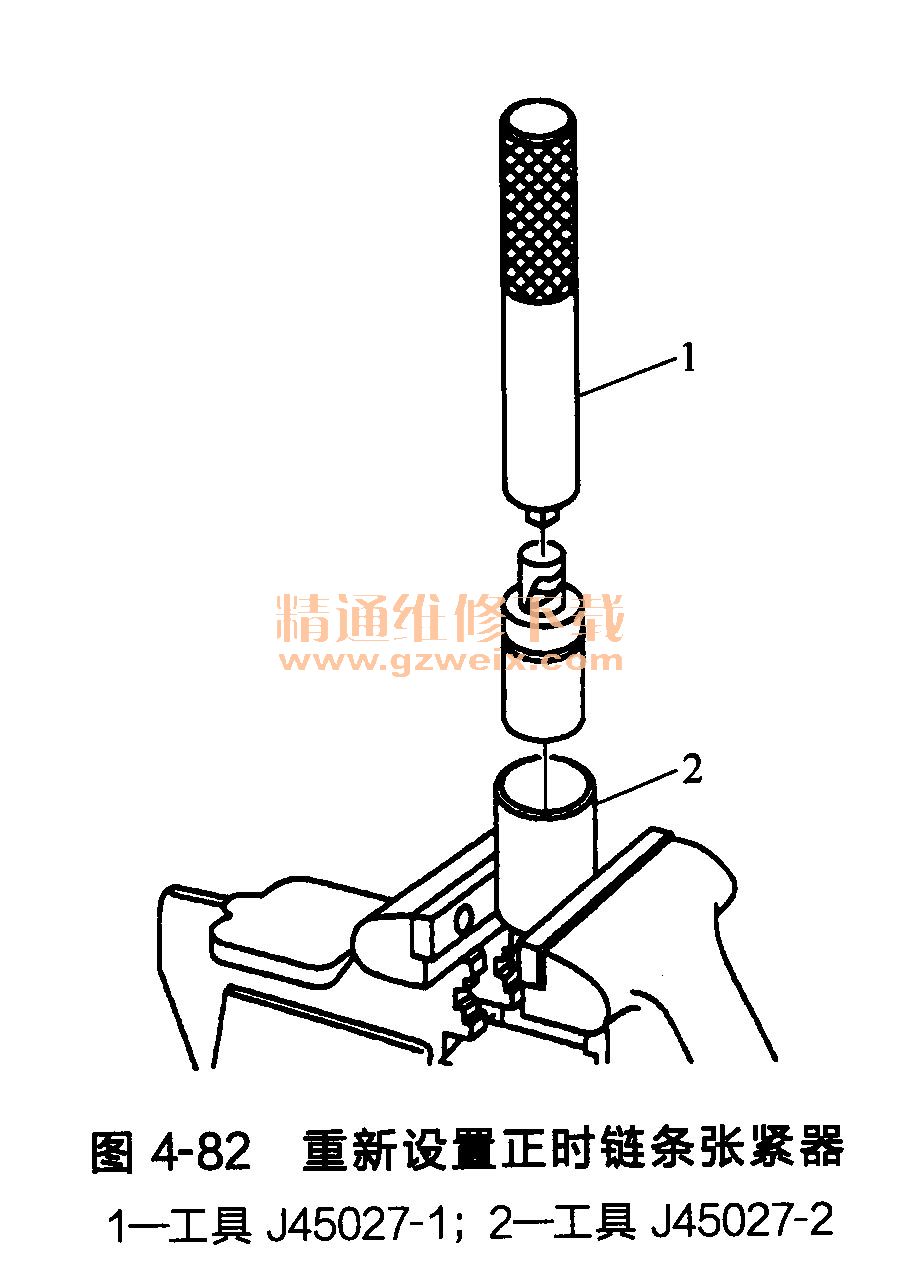

 (27)重新设置正时链条张紧器，如图4-82所示。

①拆下卡环。
②将活塞总成从正时链条张紧器体上拆下。
③将J45027-2专用工具安装到台钳内。
④将活塞总成的切口端安装到J-45027-2专用工具中。
⑤使用专用工具J45027-1，将棘齿柱转入活塞中。
⑥将活塞总成重新安装到张紧器体内。
⑦安装卡环。
(28)检查正时链条张紧器密封件是否损坏。如果损坏，则更换密封件。
(29)检查并确保汽缸盖中正时链条张紧器螺纹孔中的所有的尘土和碎屑都已被清除。
(30)安装正时链条张紧器总成，如图4-83所示。

(31)压缩正时链条张紧器2mm，将使棘齿中的锁止机构松开，从而释放正时链条张紧器。使用端部带有橡胶头的合适工具，以释放正时链条张紧器。将工具向下穿过凸轮轴传动箱，以作用在凸轮轴链条上。然后对角地向下给出一个突然摇晃，以释放张紧器。

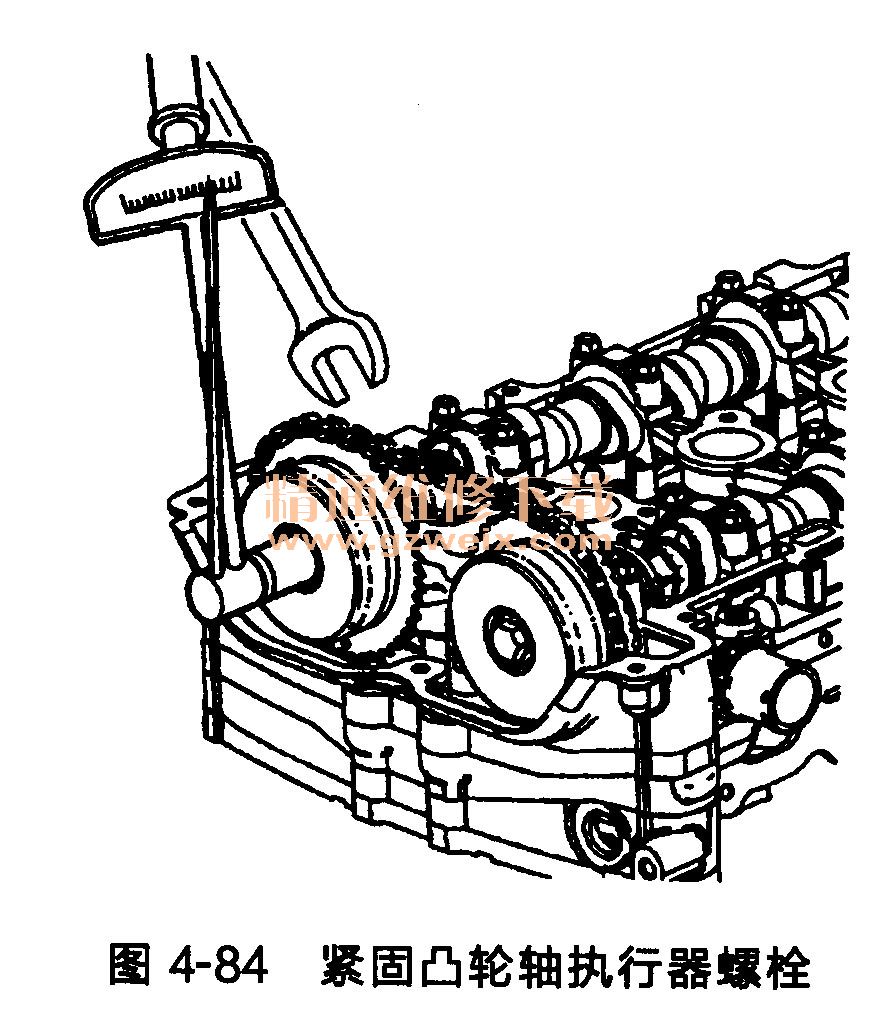

(32)用一个23mm扳手，嵌入进气凸轮轴的六角部位，并用一个扭矩扳手紧固凸轮轴执行器螺栓，如图4-84所示。

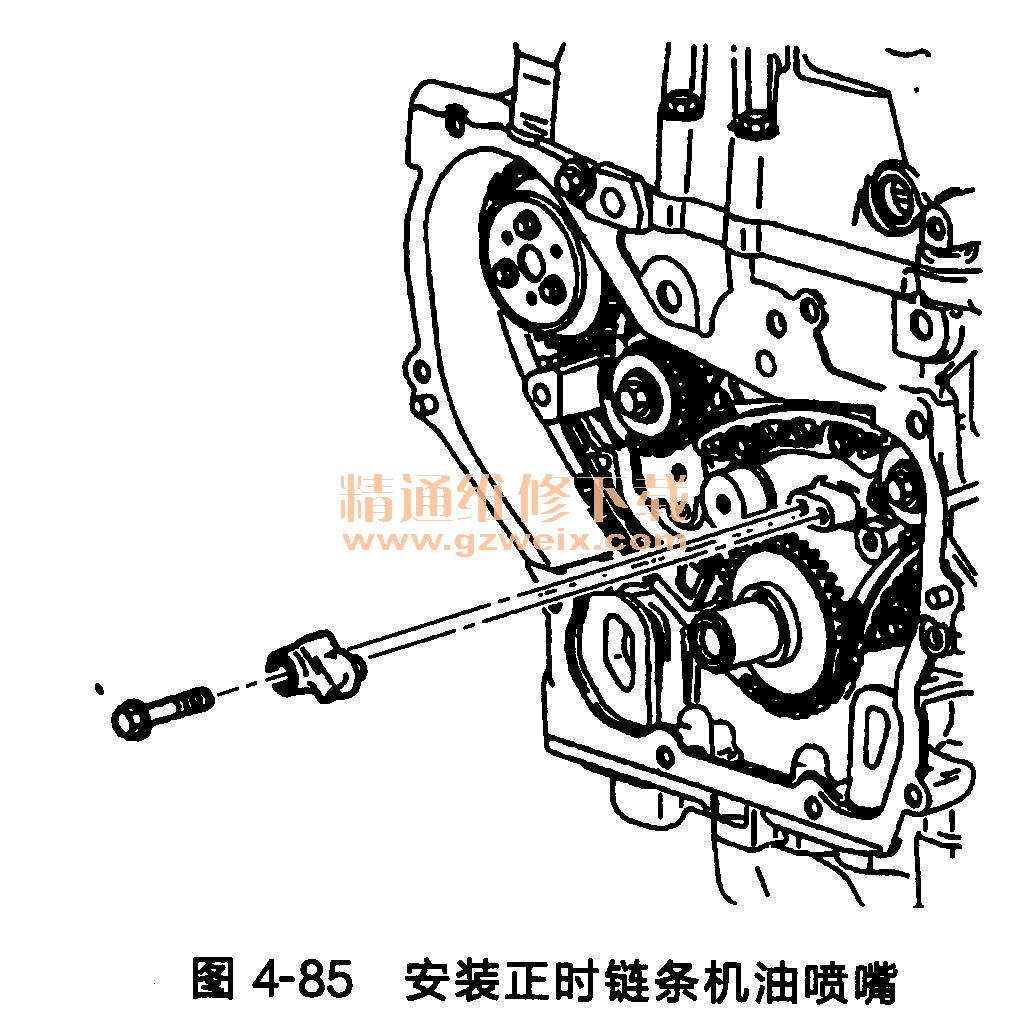

(33)用一个23mm扳手，嵌入排气凸轮轴的六角部位，并用一个扭矩扳手紧固凸轮轴执行器螺栓。安装正时链条机油喷嘴，如图4-85所示。

(34)在正时链条导板螺栓检修孔塞的螺纹上，涂抹密封胶。

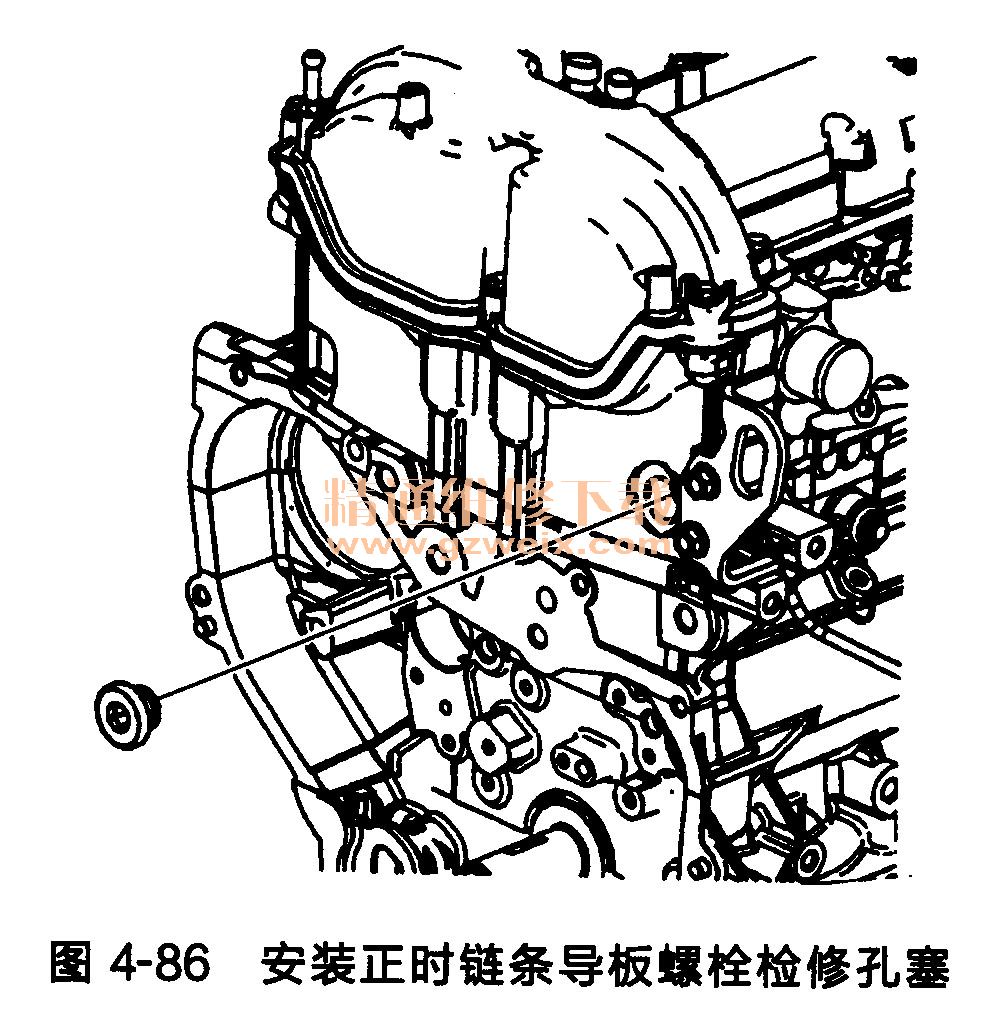

(35)安装正时链条导板螺栓检修孔塞，如图4-86所示。

(36)安装发动机前盖。
(37)安装凸轮轴盖。
(38)安装1号汽缸火花塞。
