（一）正时机构示意图（图2）

    （二）拆卸方法

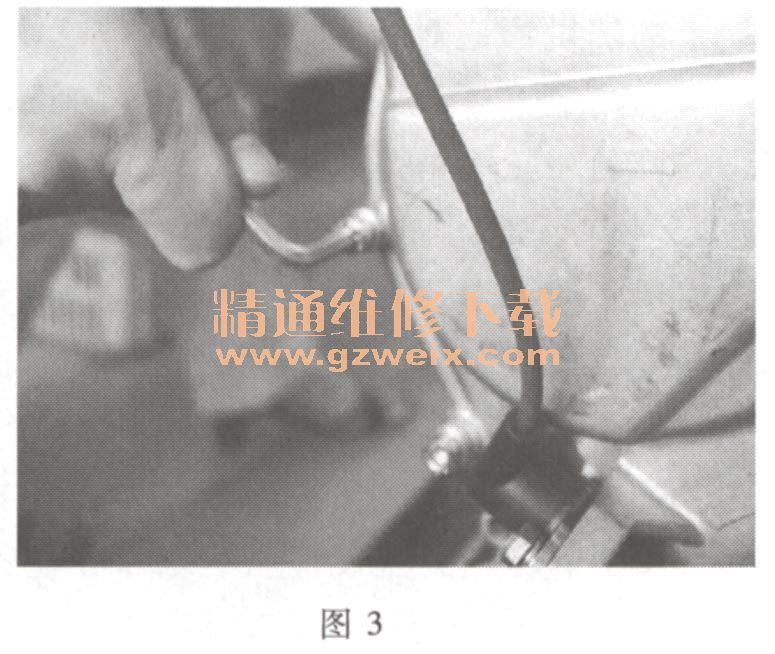

    （1）拆卸正时链轮室盖，如图3所示。

    （2）将1缸活塞处于上止点位置，在缸盖后部用凸轮轴定位器插入凸轮轴凹槽内将凸轮轴定位。如图4所示。

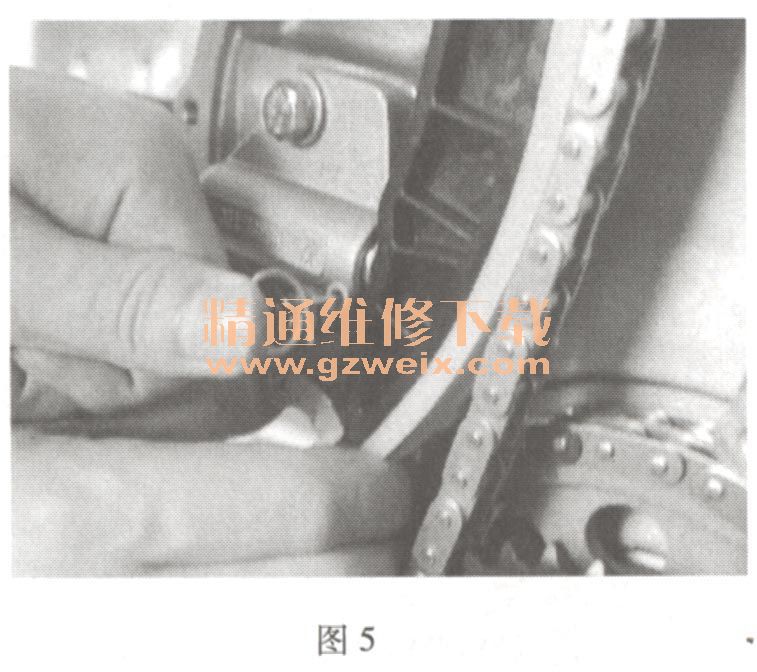

    （3)将张紧板组件反向压入张紧器内，将张紧器锁止销（或币1.4钢丝）插入张紧器的销孔内，如图5所示。

 （4）拆下阻尼板组件I，如图6所示。

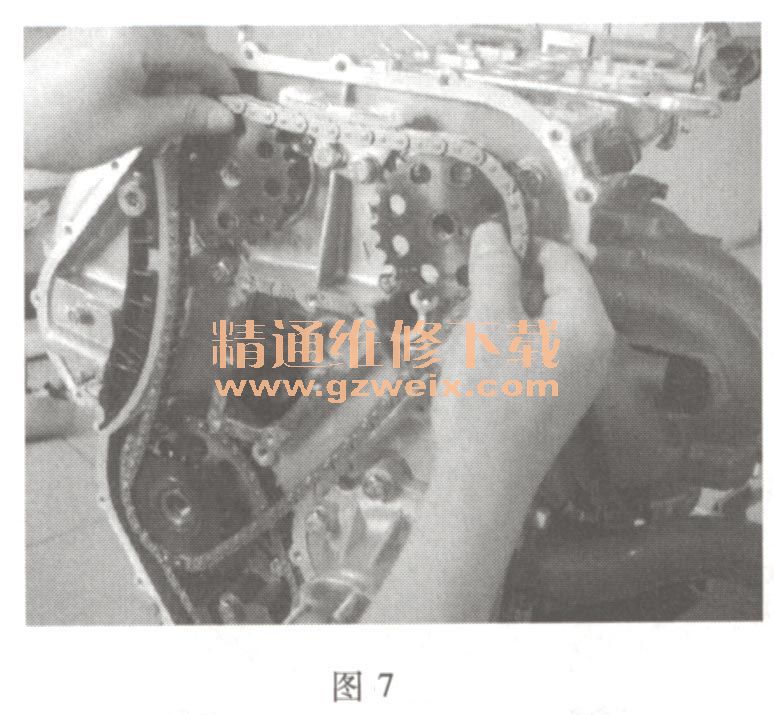

    （5）拆下中间轴链轮、凸轮轴链轮和正时链条，如图7和图8所示。此时曲轴与凸轮轴不能转动。
