（三）安装方法
    （1）检查张紧器是否卡滞，正时链是否伸长，链轮、张紧器、阻尼板的摩擦表面是否异常磨损，链条喷嘴是否堵塞，0形密封圈是否老化。
    （2）转动曲轴，使1缸活塞处于上止点位置。试装正时链轮室盖及减振带轮，此时检查曲轴是否处于1缸上止点位置，如图9所示。

    （3）在缸盖后部用凸轮轴定位器将凸轮轴定位。
（4）安装中间轴正时链轮、曲轴正时链轮和正时链条，如图10和图11所示。


    注：正时链条和中间轴正时链轮上的正时标记必须要对准，中间轴上的键槽垂直朝上并对准止推片的凹坑标记。正时链条的两个亮白链节应分别与中间轴正时链轮和曲轴正时链轮上的正时凹坑标记对准。

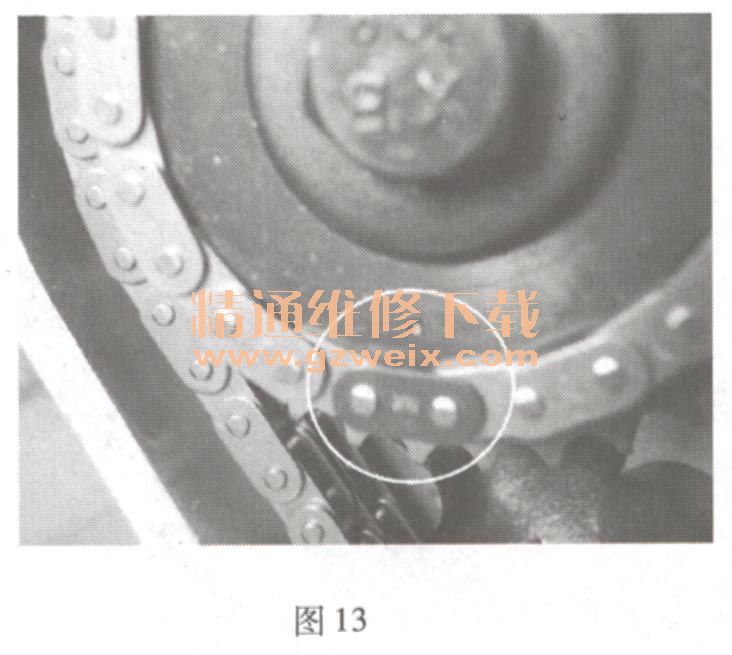

    （5）安装凸轮轴链轮、中间轴链轮和正时链条，如图12一图14所示。



    注：必须将链条上的正时标记三处（颜色加深链节）与3个链轮正时凹坑标记分别对正。使进排气凸轮轴端定位销插入进排气凸轮轴链轮的销孔内。

    （6）安装张紧器装置组件并紧固中间轴链轮螺栓和凸轮轴链轮螺栓，如图15所示。

    （7）安装阻尼板组件I，拧紧力矩为18～20N·m。
    （8）安装张紧板组件，螺栓的拧紧力矩为10～20N·m。

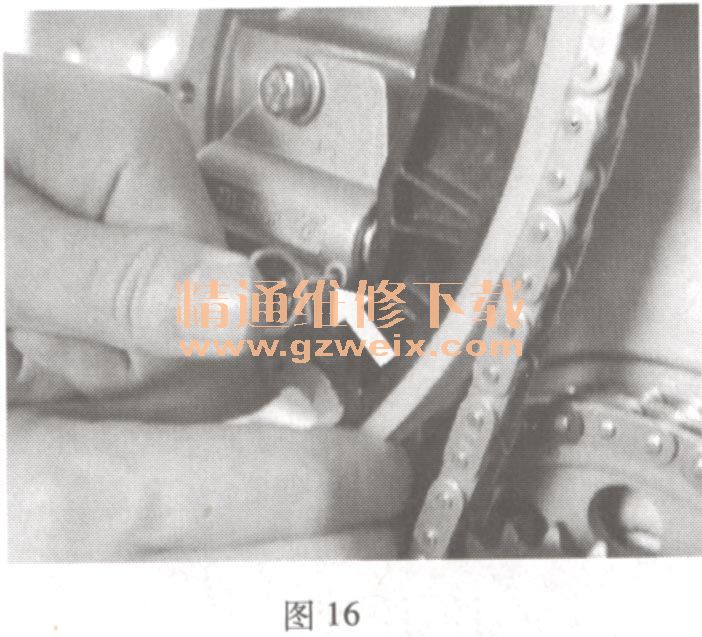

    （9）拔下张紧器组件锁止销使链条成张紧状态，如图16所示。

    （10）安装进排气凸轮轴链轮螺栓，拧紧力矩为70N·m。
（11）安装中间轴链轮螺栓，拧紧力矩为90N·m。
    （12）取下凸轮轴相位定位器。
