(4)将凸轮轴固定装置安装到两个气逻三态缸盖上并用20N"m的力矩拧紧螺栓（图52）。

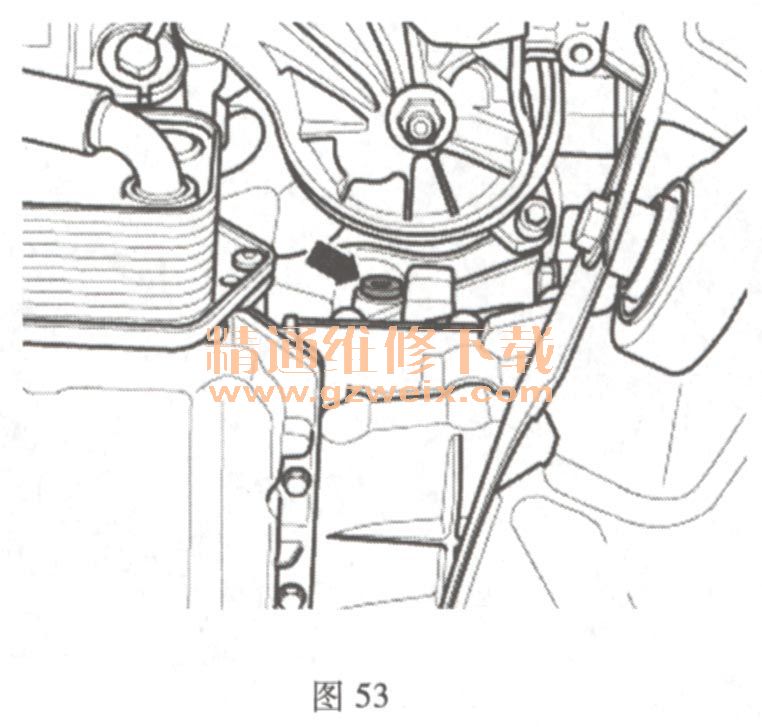

 (5)从气缸体上旋出螺旋塞（图53箭头所示）。

(6)用10N·m的力矩将曲轴固定螺钉拧入孔1里，必要时稍微来回转动曲轴以便完全对准螺栓（图54）。

    (7)用记号笔将左凸轮轴正时链的转动方向做好标记。
    (8)旋出凸轮轴调节器和凸轮轴链轮的螺栓1和2，取下凸轮轴调节器和凸轮轴链轮（图55）。

    (9)旋出链条张紧器固定螺栓并取下链条张紧器，然后取下凸轮轴正时链。
    (10)按上述方法拆卸右侧凸轮轴正时链。
    (11)用记号笔对油泵及平衡轴链条的转动方向做好标记。
    (12)沿图56箭头方向按压链条张紧器的滑轨并将定位销从链条张紧器上拔出。

    (13)旋出螺栓1, 3，拆下链茶张紧器、平衡轴链轮以及链条。

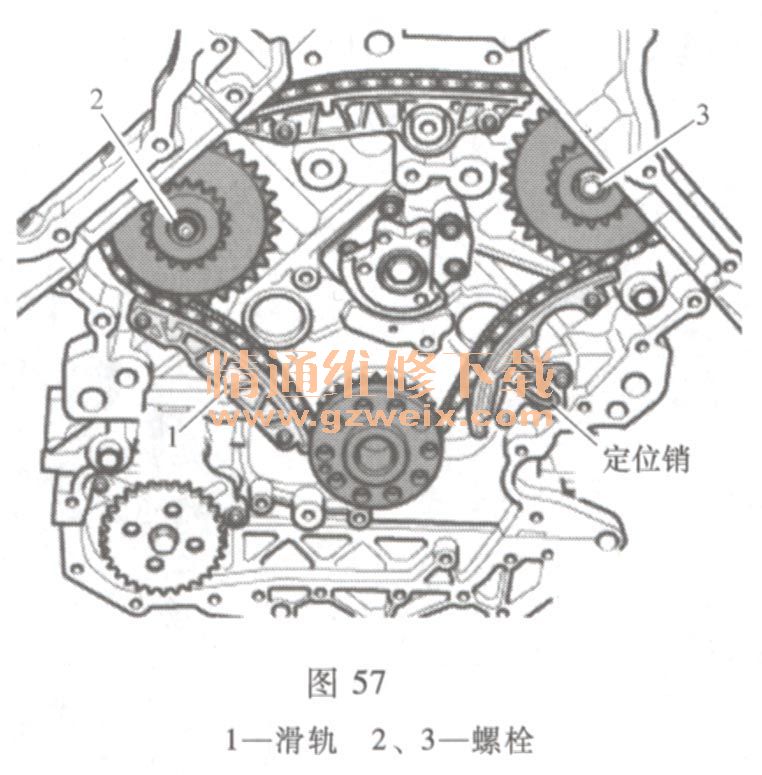

    (14)沿箭头方向按压传动链张紧器的滑轨并从链条张紧器上拉出定位销（图57）。

    (15)用记号笔将凸轮轴正时链的转动方向做好标记。
    (16)旋出螺栓2和3并取下链轮及传动链和滑轨1。
    （五）油泵和平衡轴链条的安装

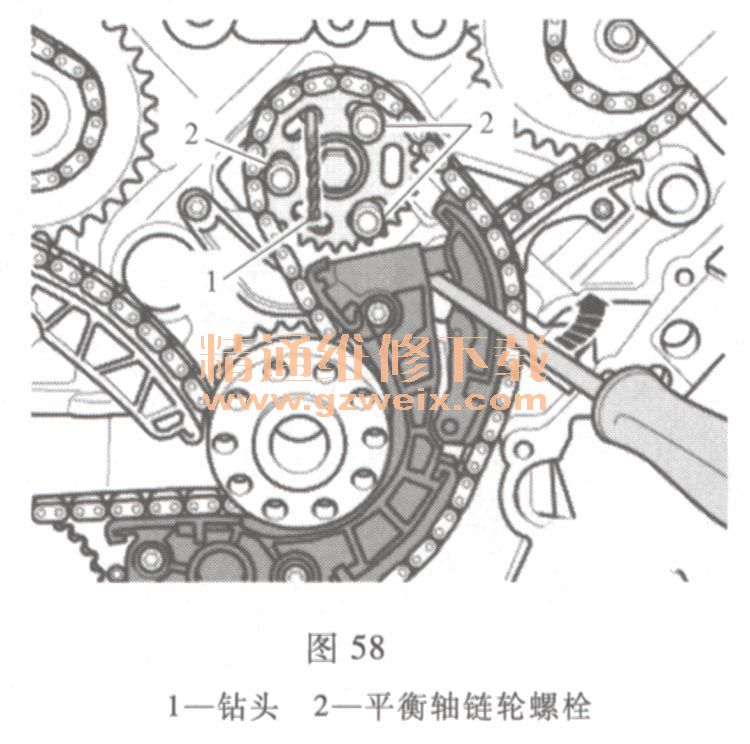

    油泵和平衡轴链条的安装如图58所示。

    (1)将曲轴用固定螺钉固定在上止点位置。
    (2)安装链条张紧器及链条和平衡轴链轮。
    (3)用直径8mm的钻头1将平衡轴固定在上止点位置。平衡轴链轮的长孔必须位于平衡轴螺纹孔的中间位置。必要时将链条错位一个齿。
    (4)拧紧链轮张紧器的螺栓。
    (5)旋入链轮螺栓2，但不要拧紧，链轮必须在平衡轴上还能转动并且不得翻转。
    (6)拔出链条张紧器定位销以松开链条张紧器。
    (7)用螺钉旋具按压链条张紧器的滑轨（箭头）并同时拧紧链轮螺栓2。
    (8)从平衡轴上拉出钻头1。
