保时捷Cayman(3. 4L M97/21)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-13 14:56:59

    适用2006~2009年保时捷Cayman(3. 4L M97/21)车型
    (一)拆卸方法

    (1)拆下气缸盖上的塑料盖。将小螺钉旋具压入凸轮轴封口盖的中心,撬出盖子。
    (2)顺时针转动发动机曲轴到1缸或4缸的上止点位置处,使用定位销固定带轮,如图9所示。

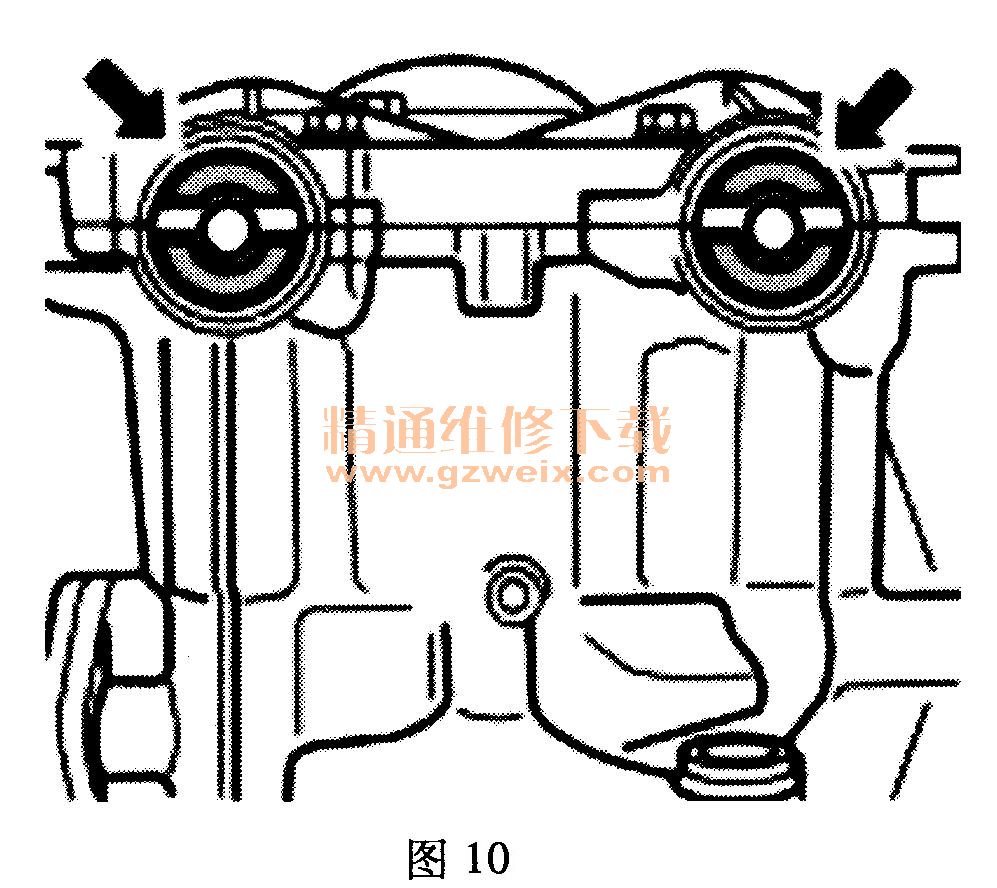

    (3)使用凸轮轴定位装置检查配气正时。先检查气缸组1~3位于上止点处的1缸,进气和排气凸轮轴凹槽处较小的圆形开口(箭头)必须指向缸盖罩;将发动机再旋转360°并检查另一个气缸组4~6,相应位置在4缸上,如图10所示。

    (4)拧下凸轮轴调整装置上的中央螺栓。
    (5)拆下气缸盖罩。

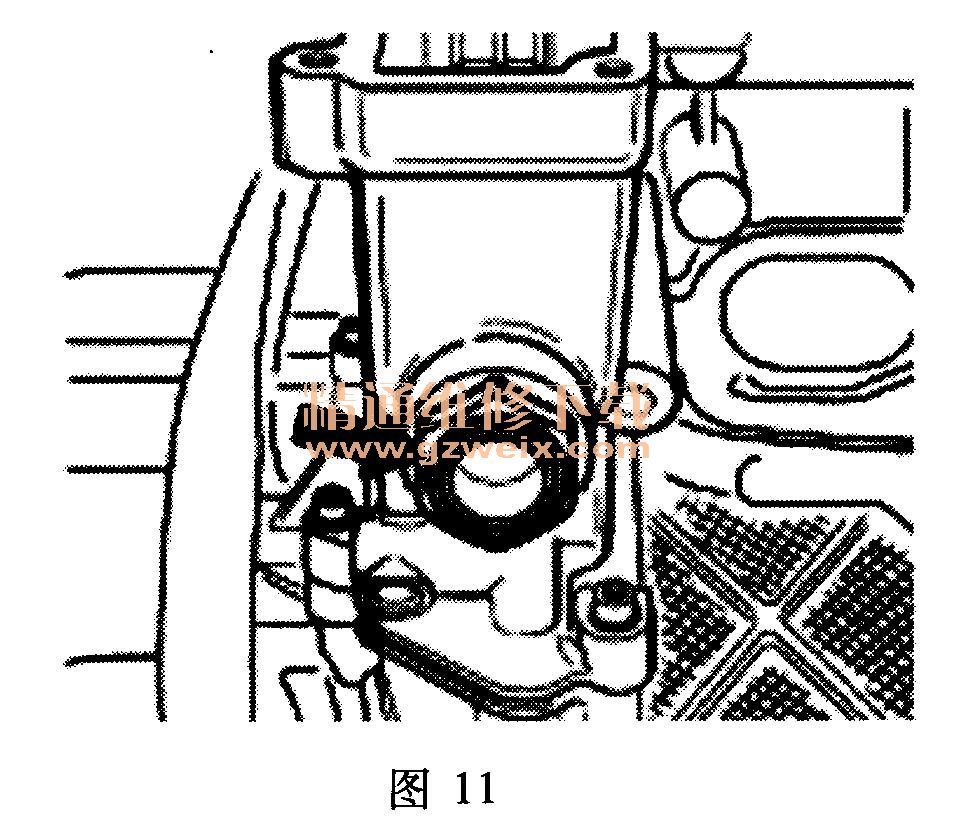

    (6)拆下1~3缸的链条张紧器,如图11所示。

    (7)拆下4-6缸的链条张紧器,如图12所示。

    (8)拧下带轮侧的导轨螺钉。
    (9)拧下排气凸轮轴链轮上的四个螺钉,从链轮中提起正时链条并拆下链轮,将正时链条放在链轮安装凸舌上。
    (10)从进气凸轮轴的凸轮轴调整装置上提起正时链条并取下。
    (11)拆下四个凸轮轴止推轴承和导轨。
    (12)拆下凸轮轴:拆下排气凸轮轴,从进气凸轮轴的凸轮轴调整装置上提起正时链条并拆下凸轮轴。将链条罩中的正时链条放在气缸盖中。
