保时捷Cayman（3. 4L M97/21）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-05-13 14:56:59

（二）安装方法

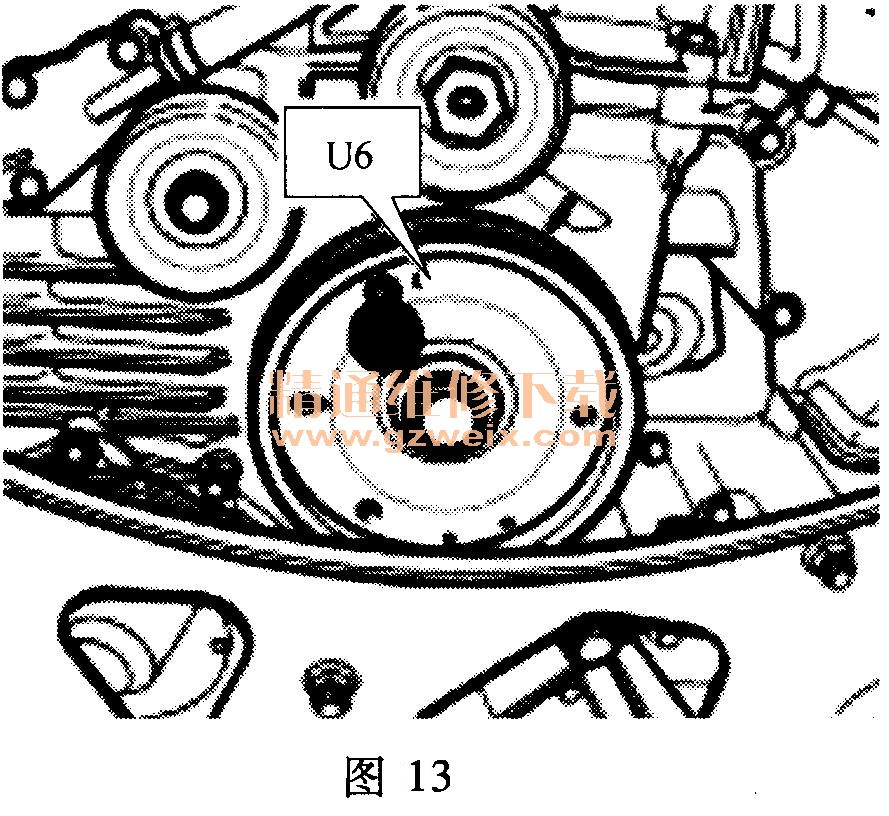

顺时针转动曲轴至TDC前60°，带轮上的U6必须与曲轴箱中的定位孔对齐，然后用定位销固定带轮，如图13所示。

    (1)用新机油涂抹凸轮轴的轴承表面。
    (2)插入气缸组4～6的进气凸轮轴。用焊丝将正时链条从气缸盖的链条罩中拔出，放置在凸轮轴调整装置的环形齿轮上，同时将凸轮轴在4缸的上止点位置插入（4缸的凸轮朝着平底挺杆壳体的隔板，如图14箭头所示）。

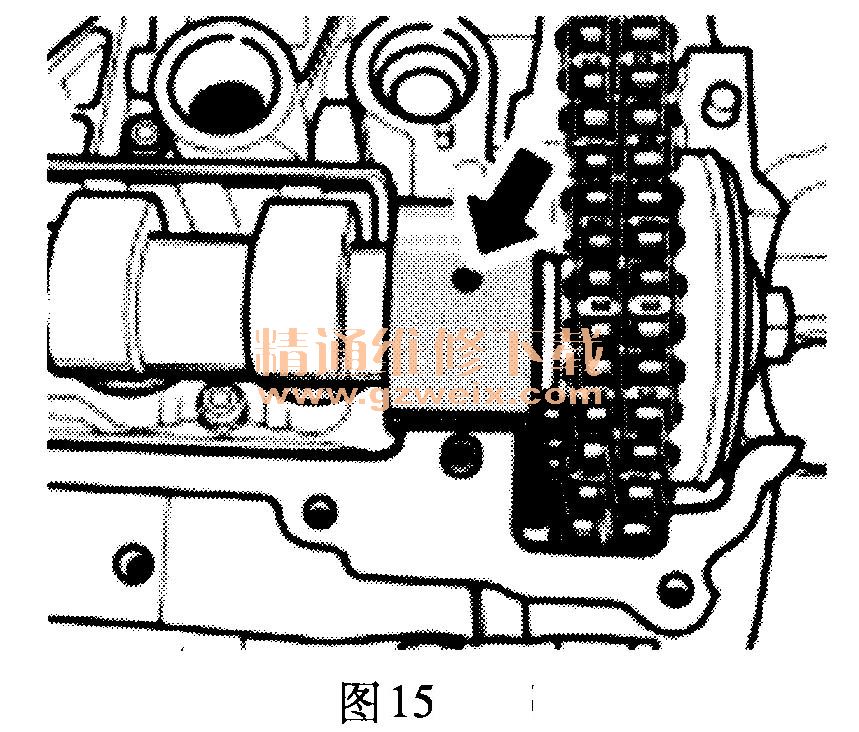

    (3)放置进气凸轮轴的轴承套筒时，确保中心的不通孔垂直向上，如图15所示。

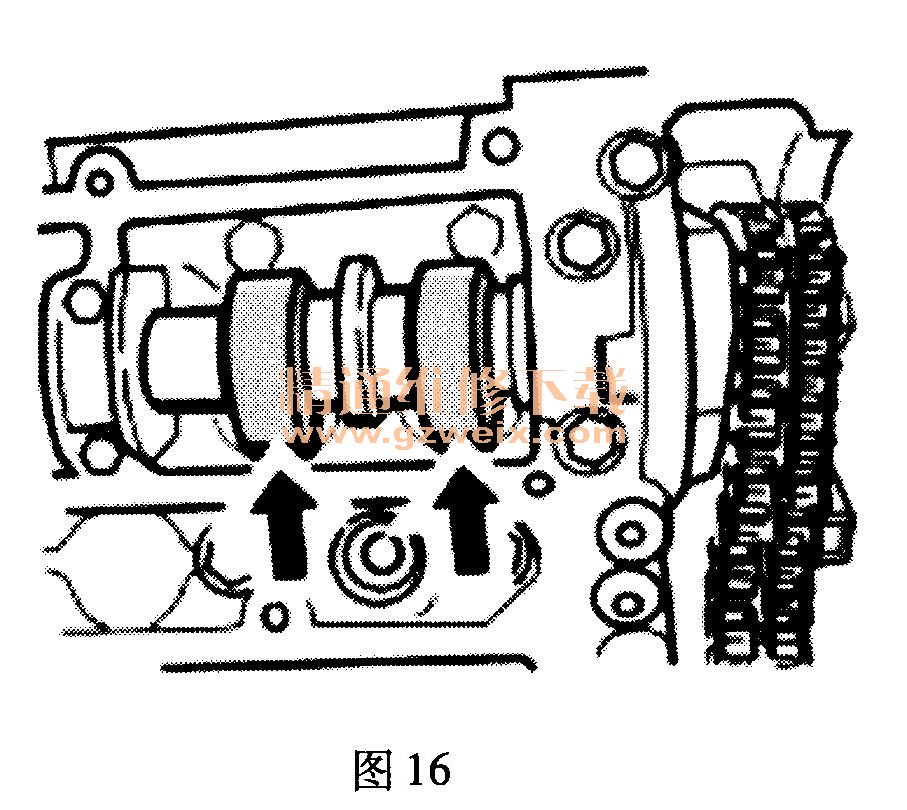

    (4)插入排气凸轮轴。将正时链条放置在链轮的法兰上，然后将凸轮轴在4缸的上止点位置插入（4缸的排气凸轮指向进气凸轮轴的凸轮，如图16箭头所示）。

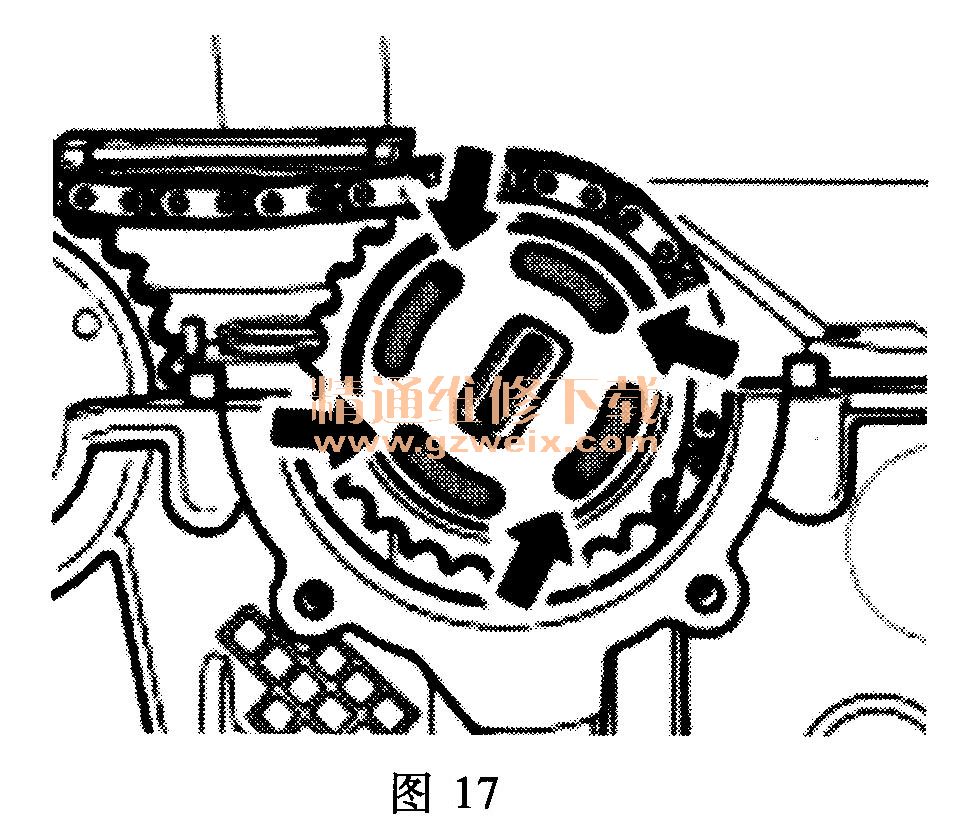

    (5)在正时链条内插入排气凸轮轴链轮，并放到凸轮轴法兰上，凸轮轴法兰中的四个螺纹孔必须被链轮槽盖住，如图17所示。

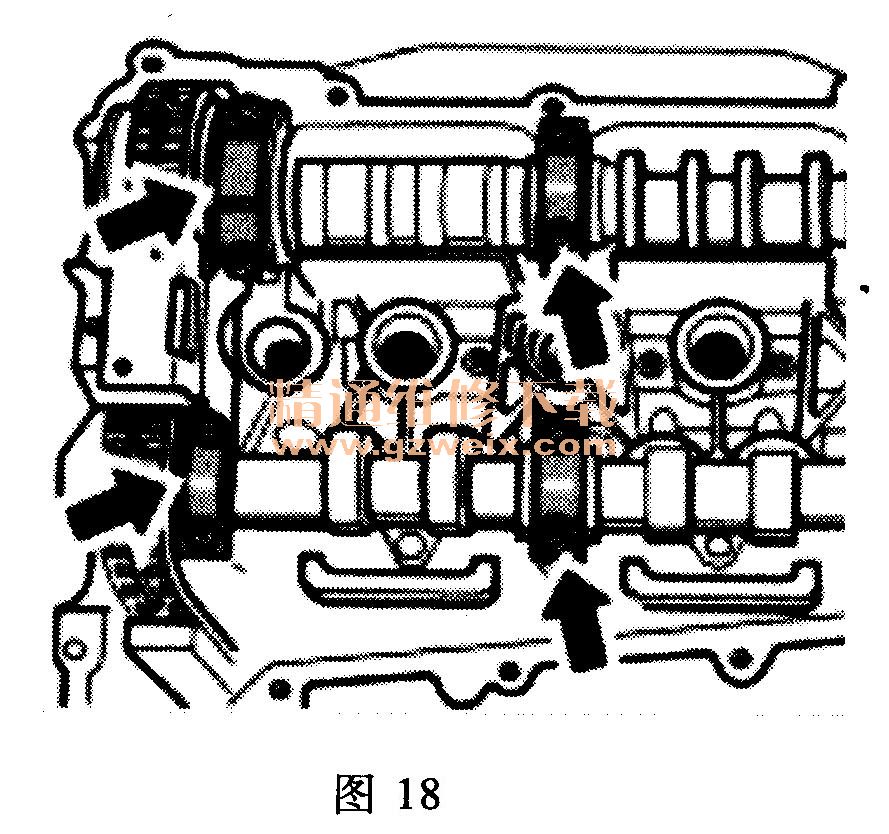

    (6)插入三个止推轴承和一个凸轮轴轴承套筒的壳体，以及正时链条的导轨，如图18所示。然后用螺栓拧紧。
