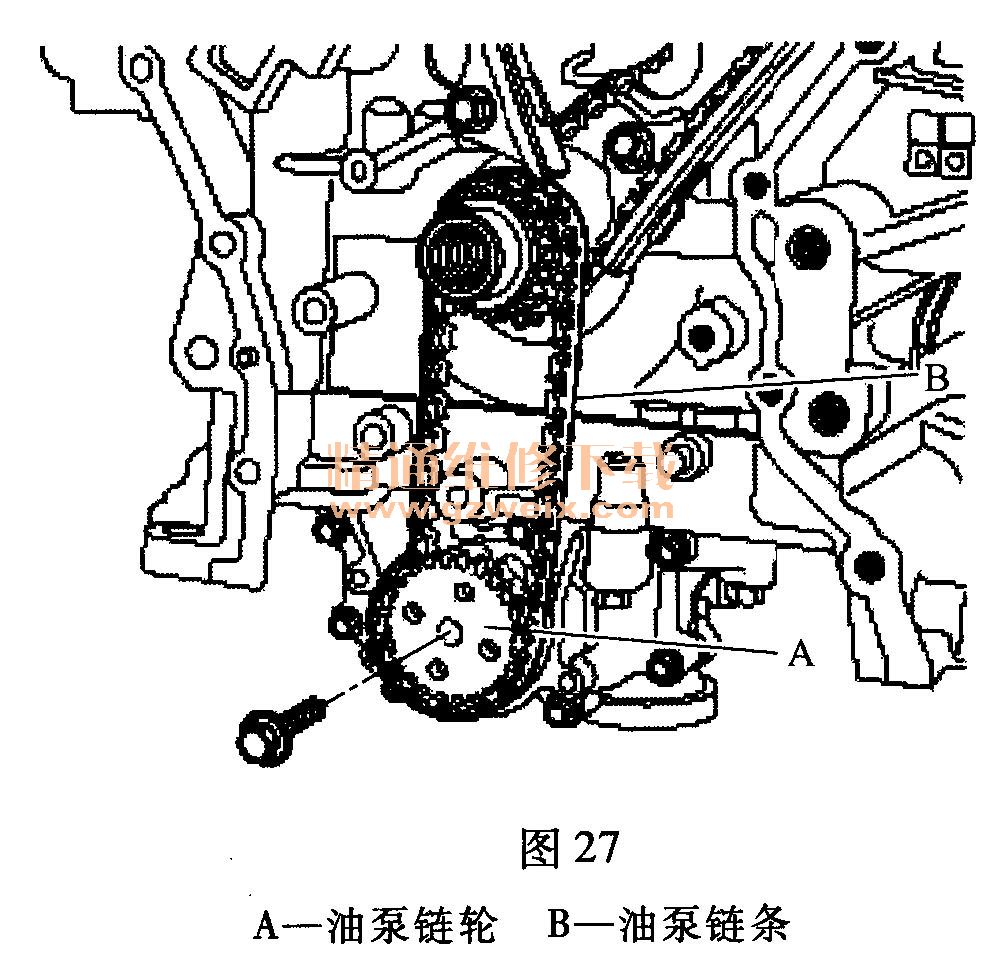

(7)安装油泵链轮A和油泵链条B,如图27所示。

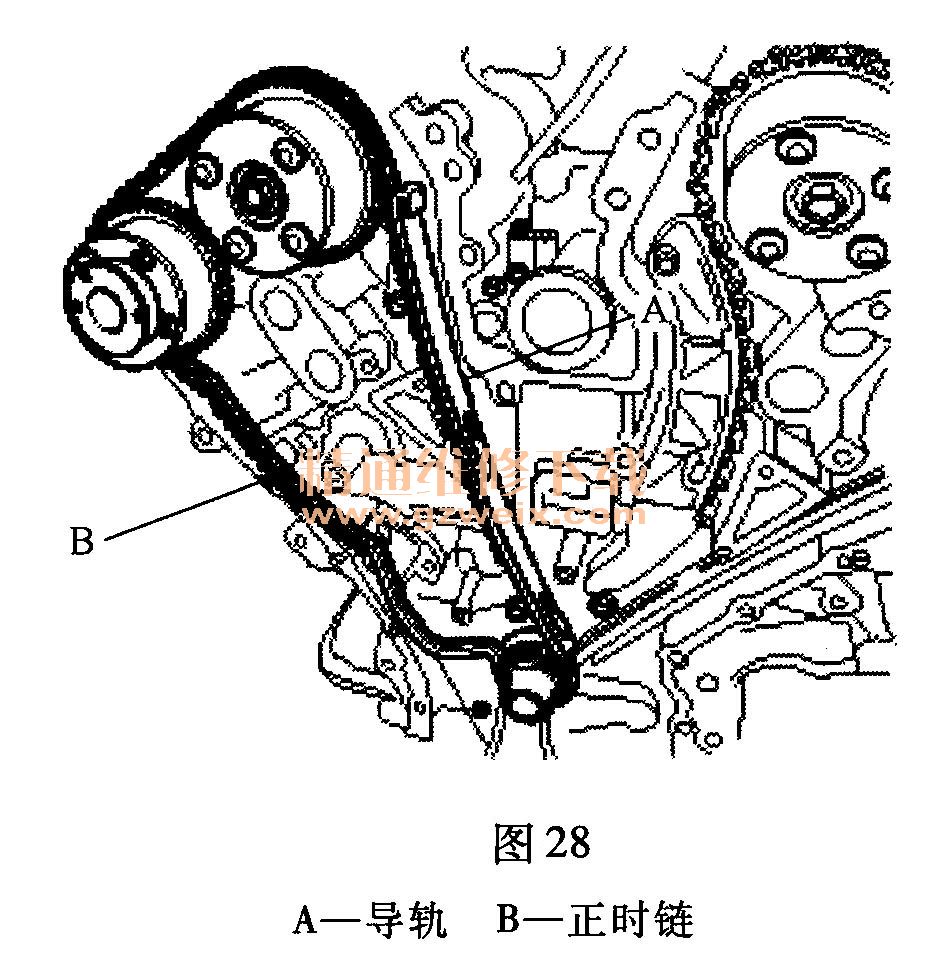

(8)安装右正时链B和右正时链导轨A,如图28所示。

注意:按以下顺序在凸轮轴和曲轴之间无松弛地安装正时链条:曲轴链轮→正时链导轨→排气凸轮轴链轮→进气凸轮轴链轮。

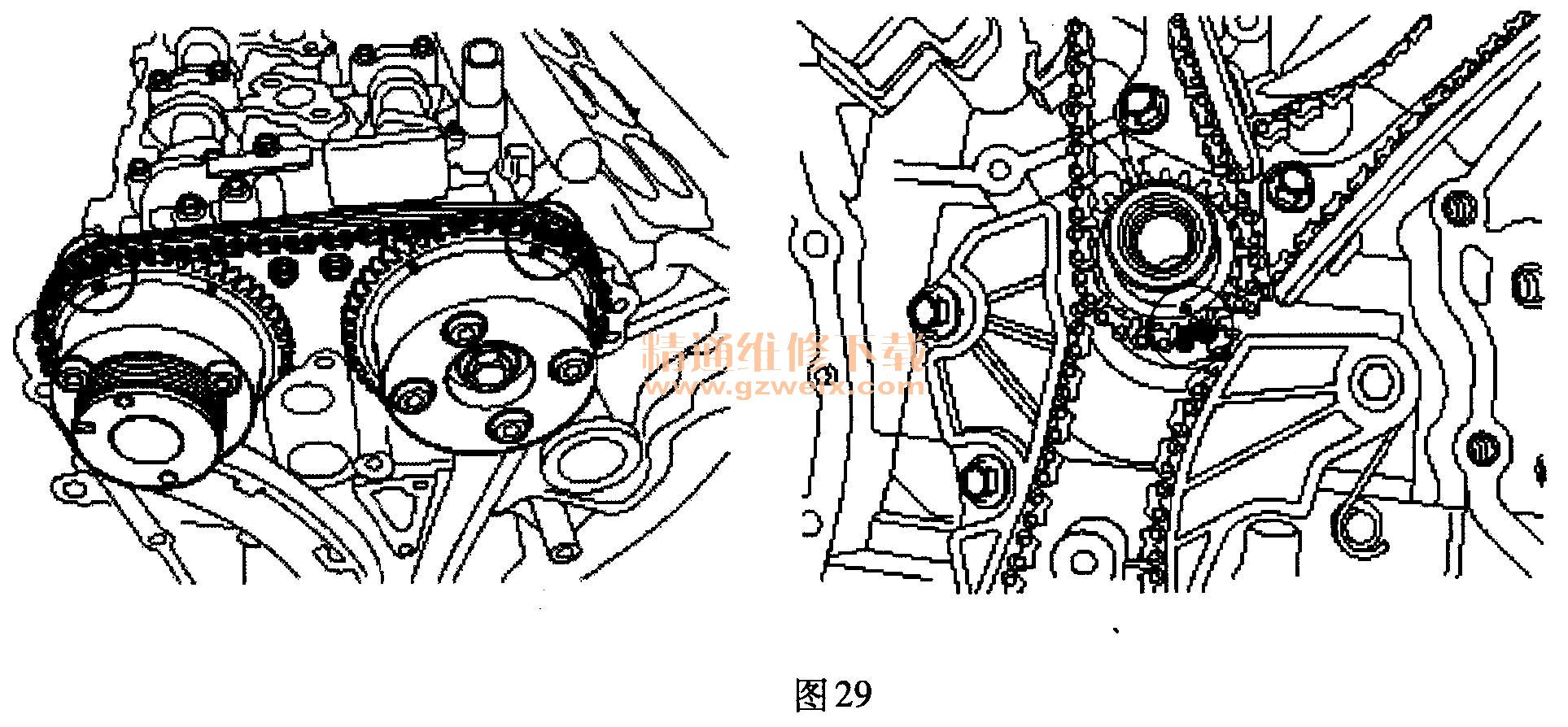

安装正时链时,每个链轮的正时标记应与正时链的正时标记(颜色标记)相匹配,如图29所示。

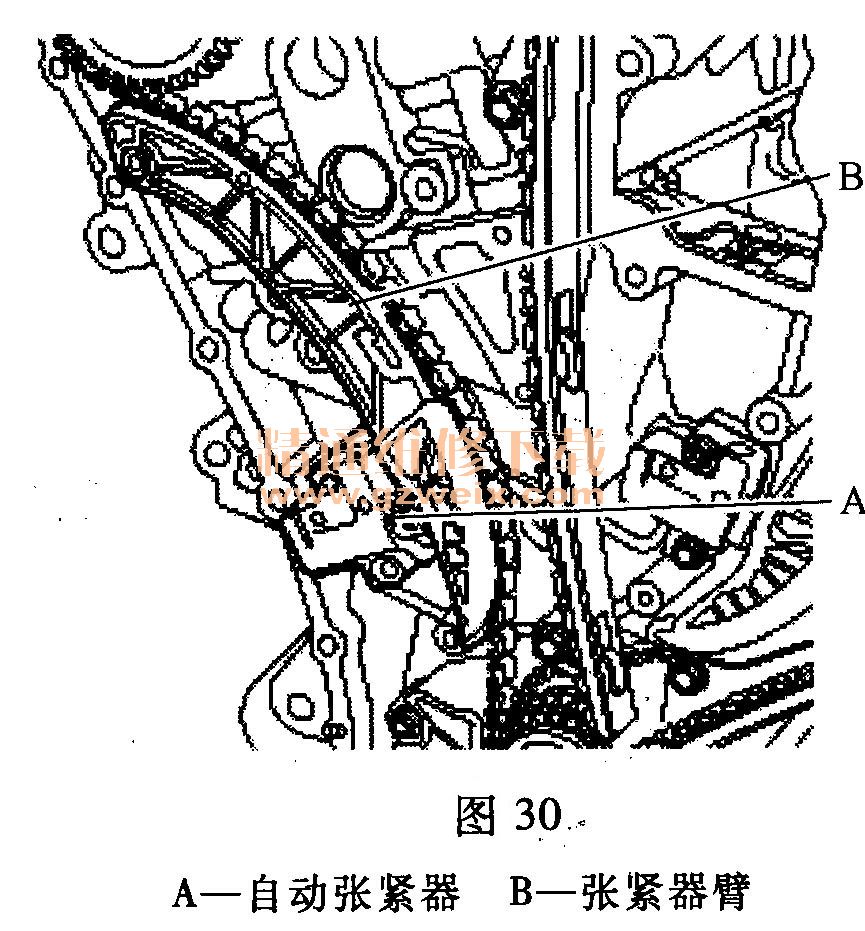

(9)安装右正时链张紧器臂B和右正时自动张紧器A,如图30所示。

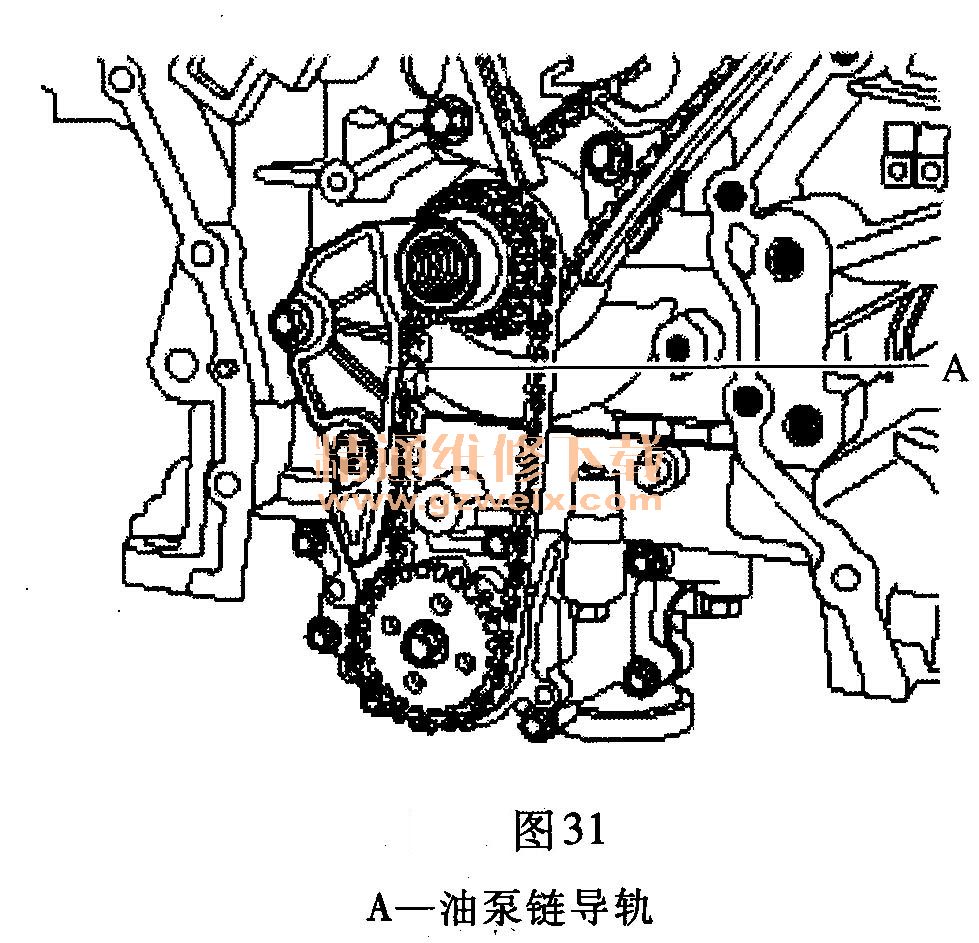

(10)安装油泵链导轨A,如图31所示。

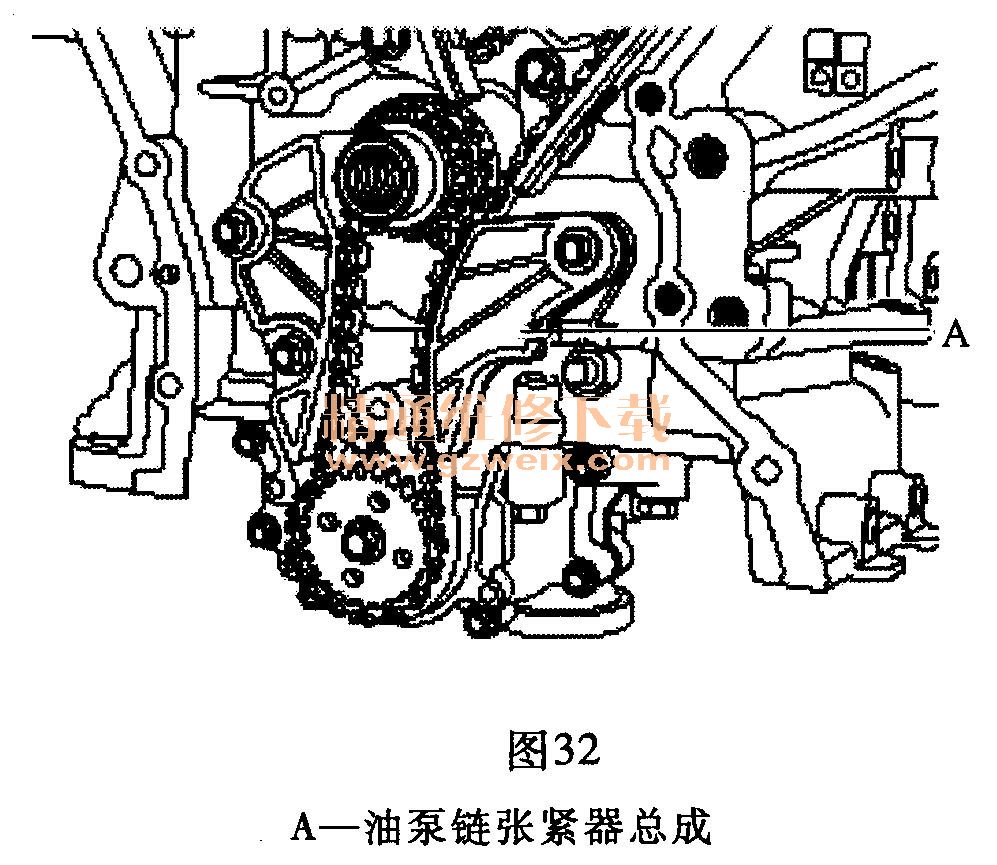

(11)安装油泵链张紧器总成A,如图32所示。

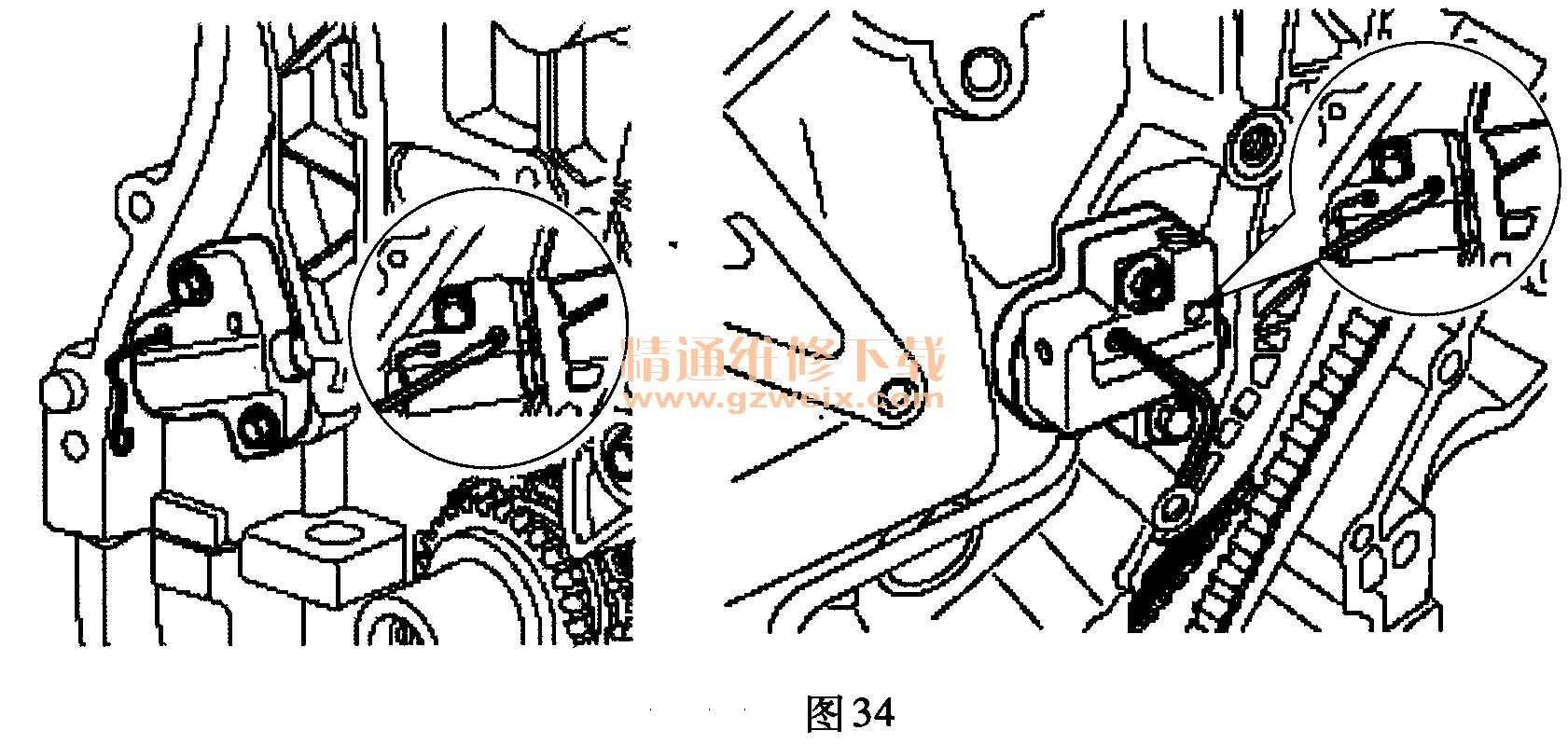

(12)拉出液压张紧轮的定位销(左侧及右侧),如图34所示。

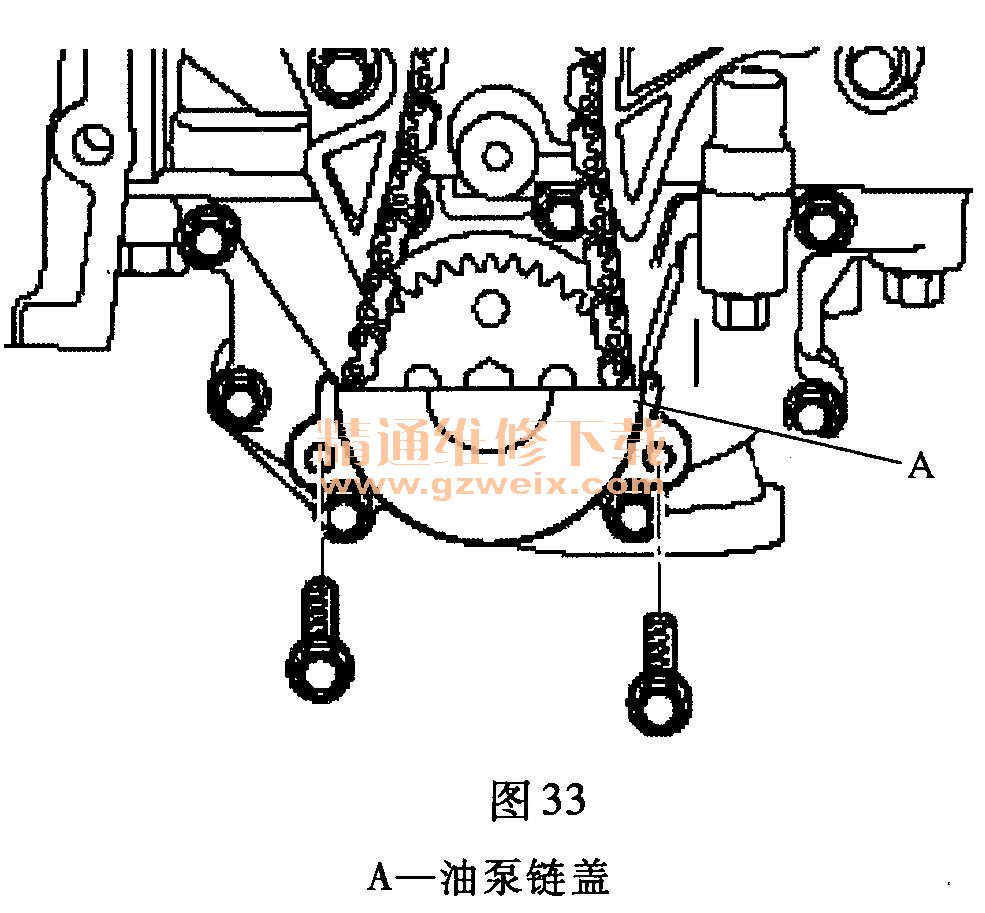

(13)安装油泵链盖A,如图33所示。

(14)顺时针转动曲轴2圈后,确认正时标记对齐。
注意:一直顺时针方向旋转曲轴。将油压储存在正时链张紧器内之前,逆时针转动曲轴会导致链与链轮齿分开。
(15)安装正时链条盖。
