适用2005～2011年日产骐达（1.6L HR16DE）车型

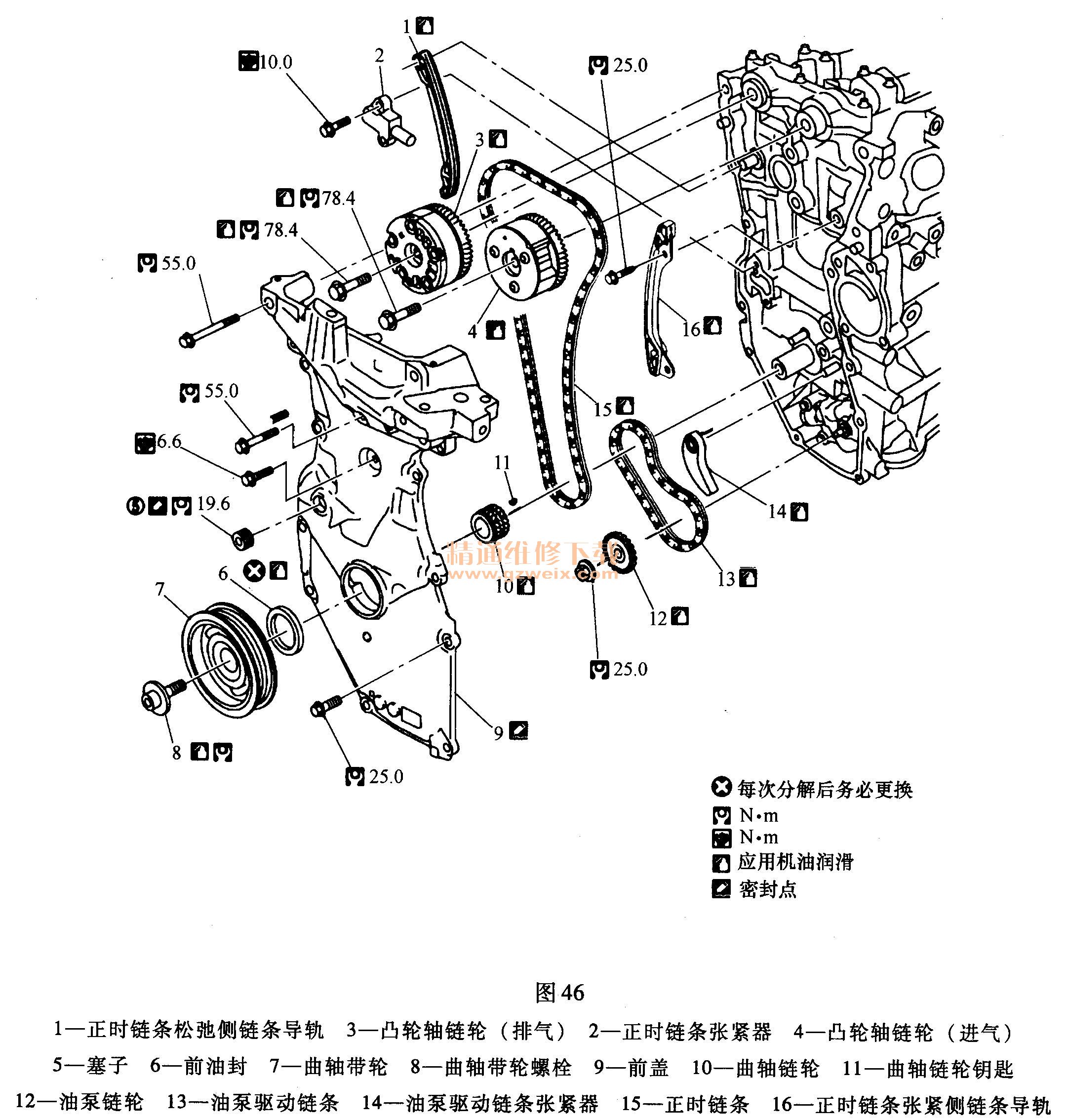

    （一）正时系统部件（图46）

    （二）正时示意图（图47）

    （三）拆卸方法
    (1)拆下前车轮（右侧）。
    (2)拆下前翼子板保护板（右侧）。
    (3)排放发动机机油。
    (4)拆下以下零件：摇臂盖、驱动带、水泵带轮。
    (5)使用变速器千斤顶支起发动机的底部，然后拆下发动机固定支架和安装隔垫（右）。
    (6)按如下步骤将1号气缸置于压缩行程上止点：
    1)顺时针转动曲轴带轮2并使TDC标记A（无漆）与前盖上的正时指示器1对准，如图48所示。

    2)确认每个凸轮轴链轮匹配标记都处在如图49所示的位置。

    (7)拆下曲轴带轮。
    (8)拆下前盖。
    (9)从前盖上拆下前油封。

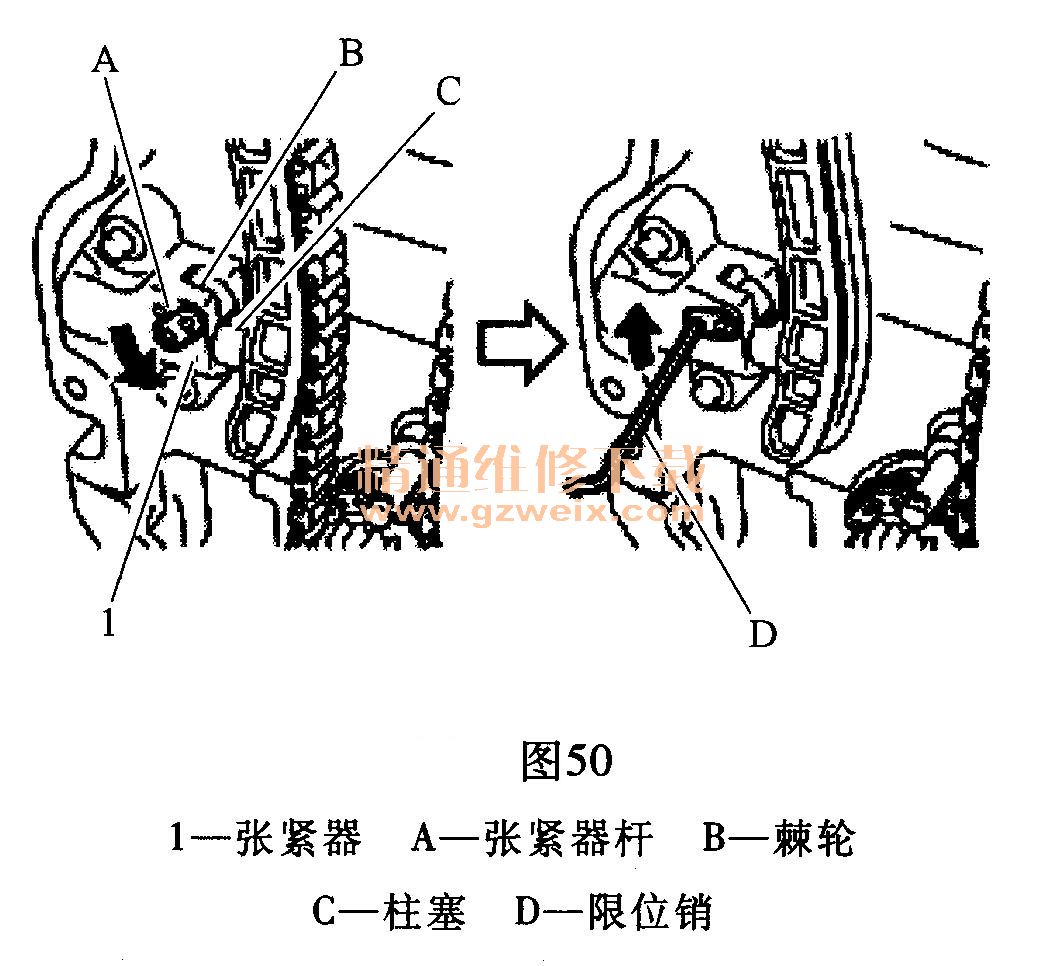

    (10)使用下列步骤拆下链条张紧器1如图50所示。

    1)完全按下链条张紧器杆A，然后按下柱塞C至张紧器内部。
    2)拉起杆，使其孔的位置与壳体孔的位置对齐。
    3)从杆孔中将限位销D（直径2. 5 mm）插入张紧器孔中，然后在上方位置处固定住杆。
    4)拆下链条张紧器。
    (11)拆下正时链条张紧侧链条导轨2和正时链条松弛侧链条导轨1，如图51所示。

    (12)拆下正时链条2，如图52所示。

    朝凸轮轴链轮1的方向拉动正时链条的松动端，然后拆下正时链条并开始从凸轮轴链轮侧拆下。
    (13)按如下步骤拆下曲轴链轮和与油泵驱动相关的部件。

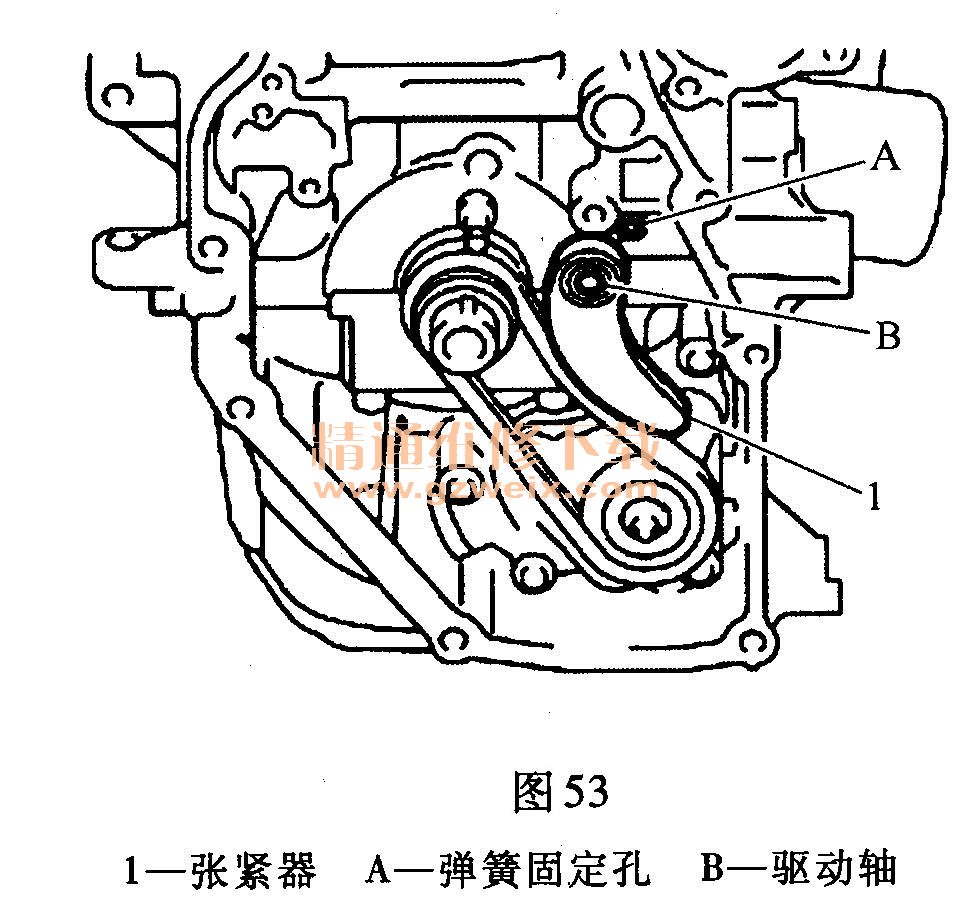

    1)拆下油泵驱动链条张紧器1，从驱动轴B和弹簧固定孔A内拉出，如图53所示。

    2)用套筒（尺寸：E8)握住油泵轴的顶部，然后松开油泵链轮螺母并将其拆下，如图54所示。

    3）同时，拆下曲轴链轮1、油泵驱动链条2和油泵链轮3。
