适用2006～2012年丰田凯美瑞（2. 4L 2AZ-FE）车型
    （一）拆卸方法
    (1)将1号气缸置于压缩上止点位置。
    (2)拆卸曲轴带轮。
    (3)拆卸曲轴位置传感器。
    (4)拆卸油底壳分总成。

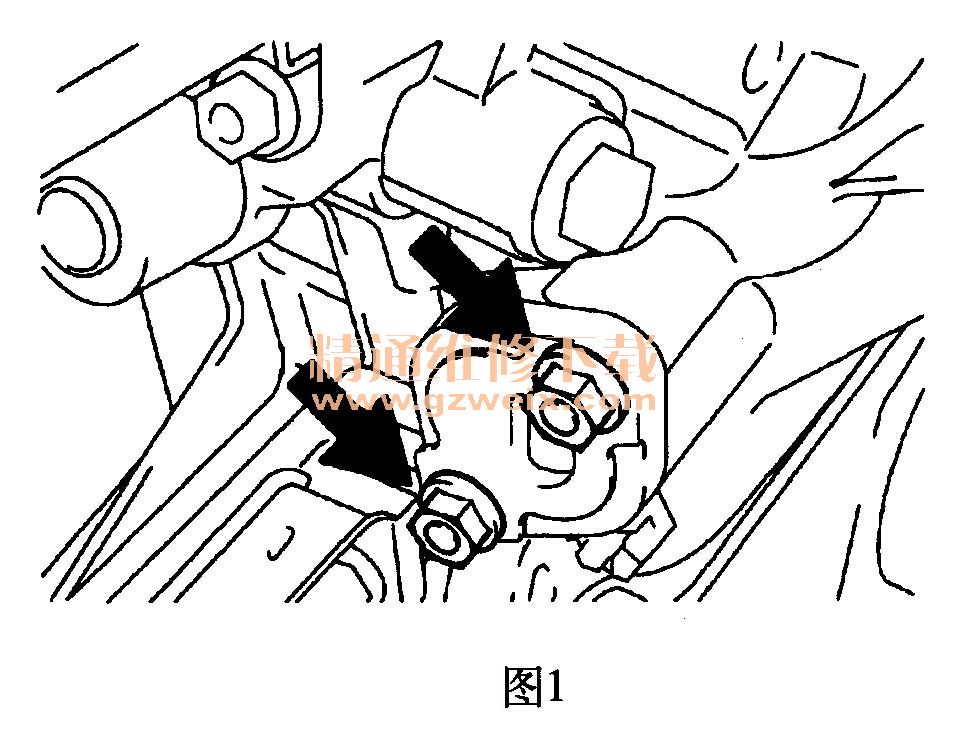

    (5)拆卸1号链条张紧器总成，如图1所示。

    (6)拆卸正时链盖分总成。
    (7)拆卸正时链条箱油封。

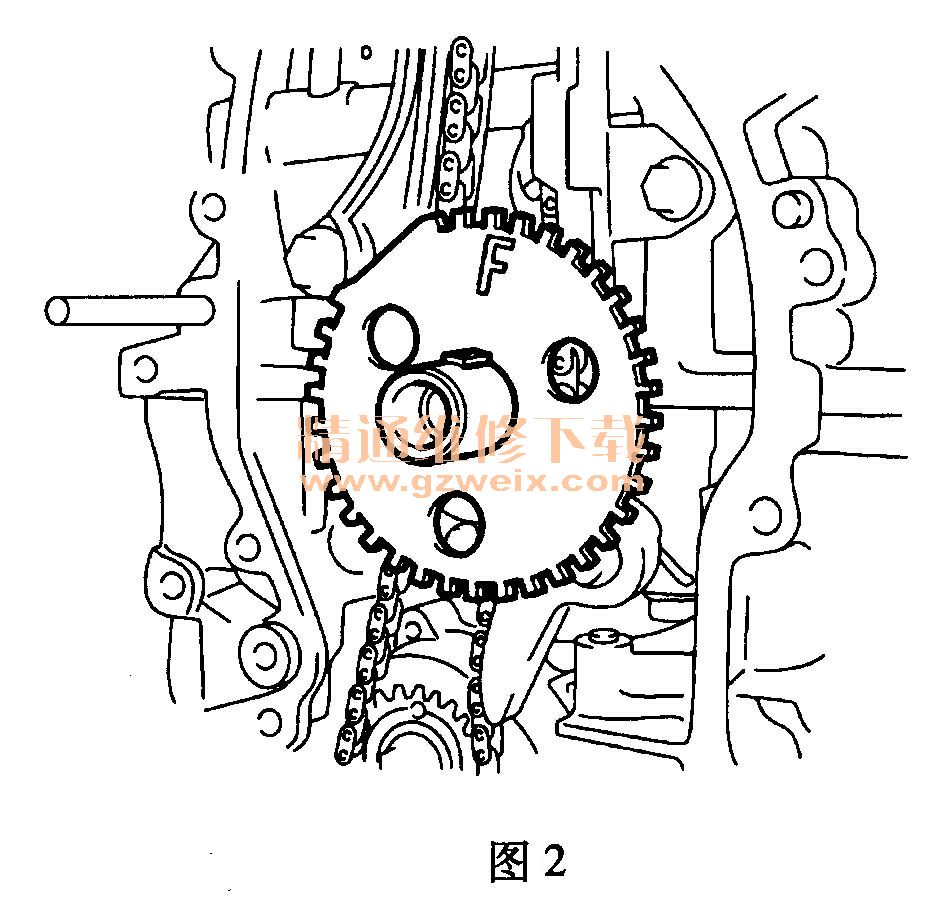

    (8)拆卸1号曲轴位置传感器齿板，如图2所示。

    (9)拆卸链条张紧器滑块，如图3所示。

    (10)拆卸1号链条减振器，如图4所示。

    (11)拆卸正时链条导向器，如图5所示。

    (12)拆卸链条分总成，如图6所示。

    (13)拆卸曲轴正时链轮，如图7所示。

    (14)拆卸2号链条分总成。

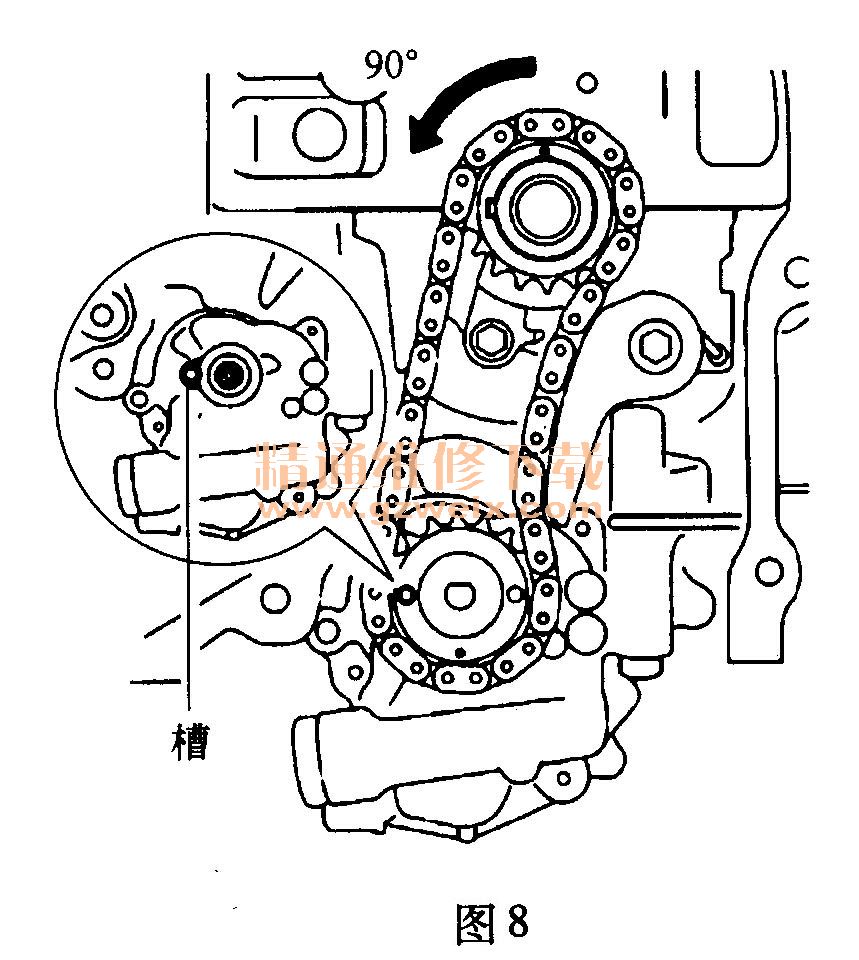

    1)按逆时针方向转动曲轴90°，使机油泵驱动轴链轮的调节孔与机油泵的槽对准，如图8所示。

    2)将一个直径为4mm的条插入机油泵驱动轴链轮的调节孔内，将齿轮锁止，然后拆卸螺母，如图9所示。

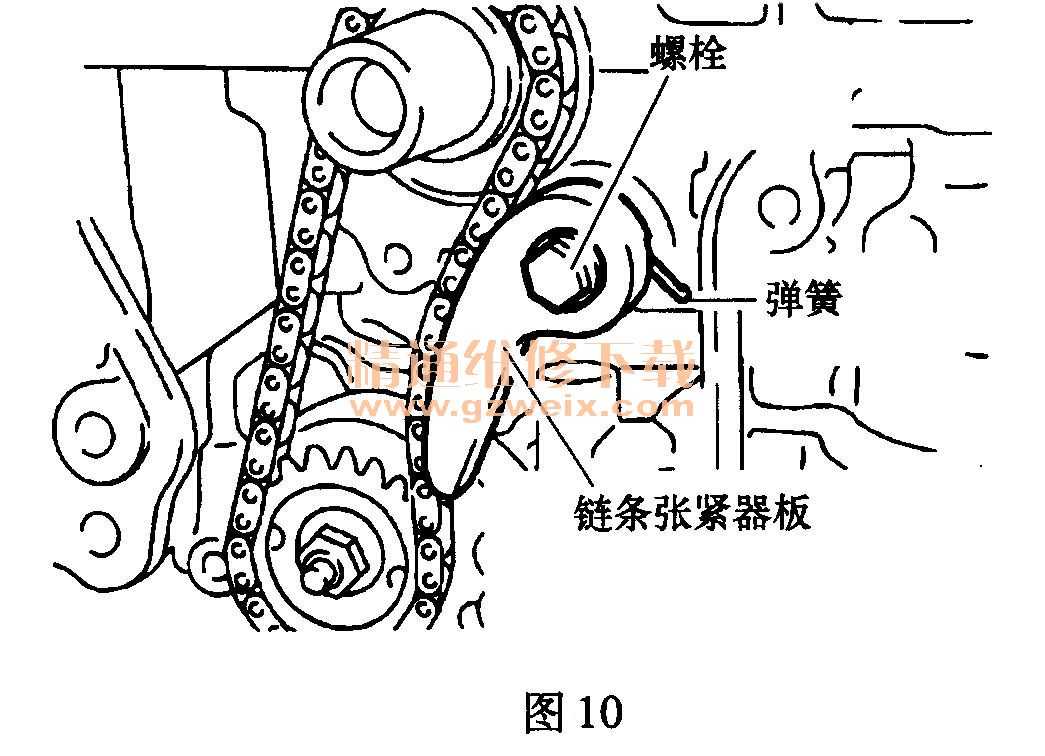

    3)拆卸螺栓、链条张紧器板和弹簧，如图10所示。

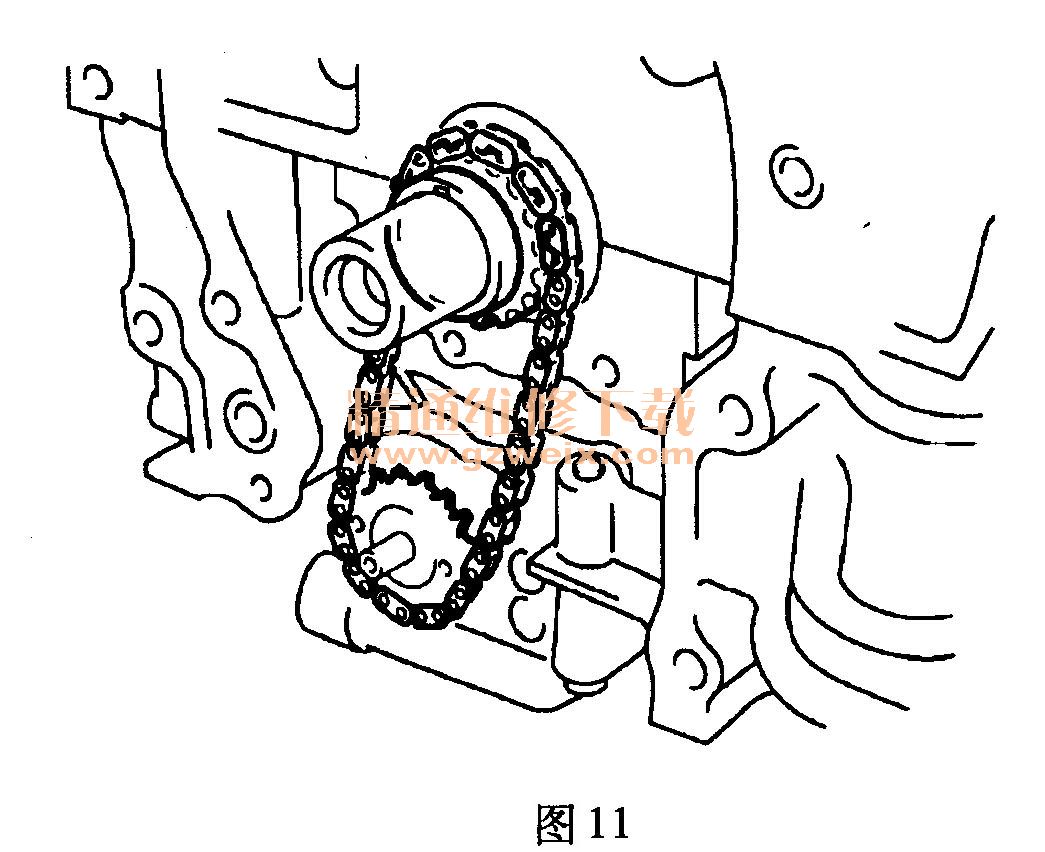

    4)拆卸链条张紧器、机油泵从动链轮和链条，如图11所示。
