（二）安装方法
    (1)将曲轴正时齿轮上的正时标记对准后正时带罩底部的缺口，如图3所示。
    (2)对准凸轮轴正时齿轮上的正时标记，如图3所示。
    (3)安装正时带。

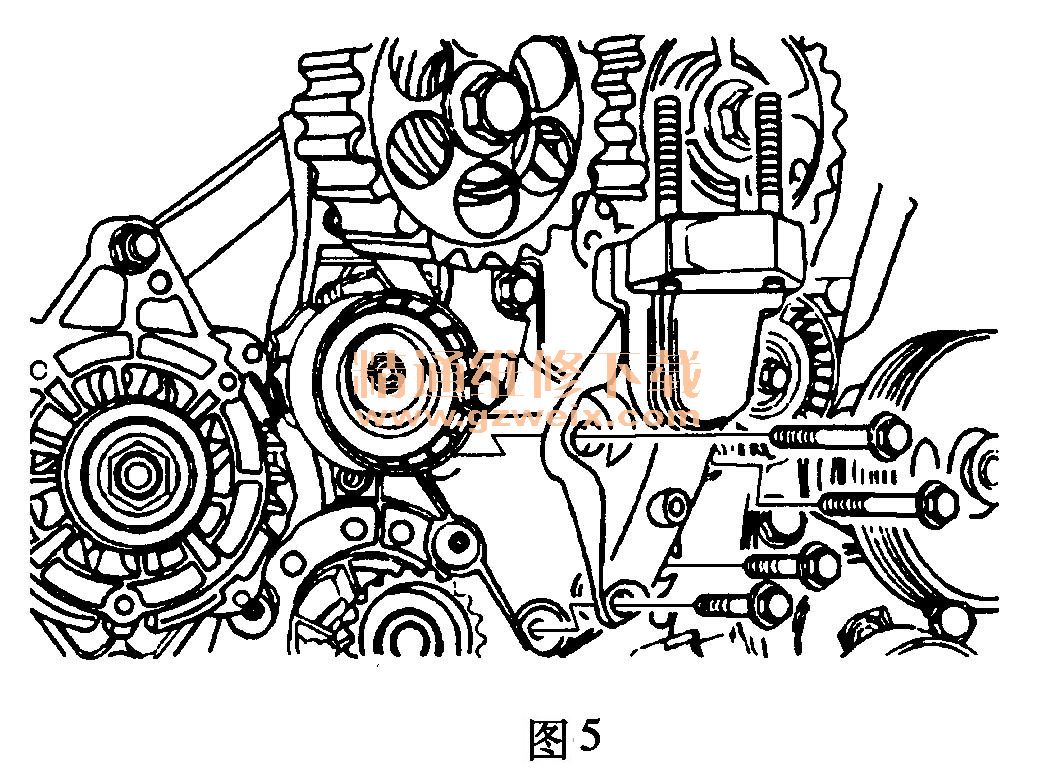

    (4)安装右发动机支座托架，如图5所示。

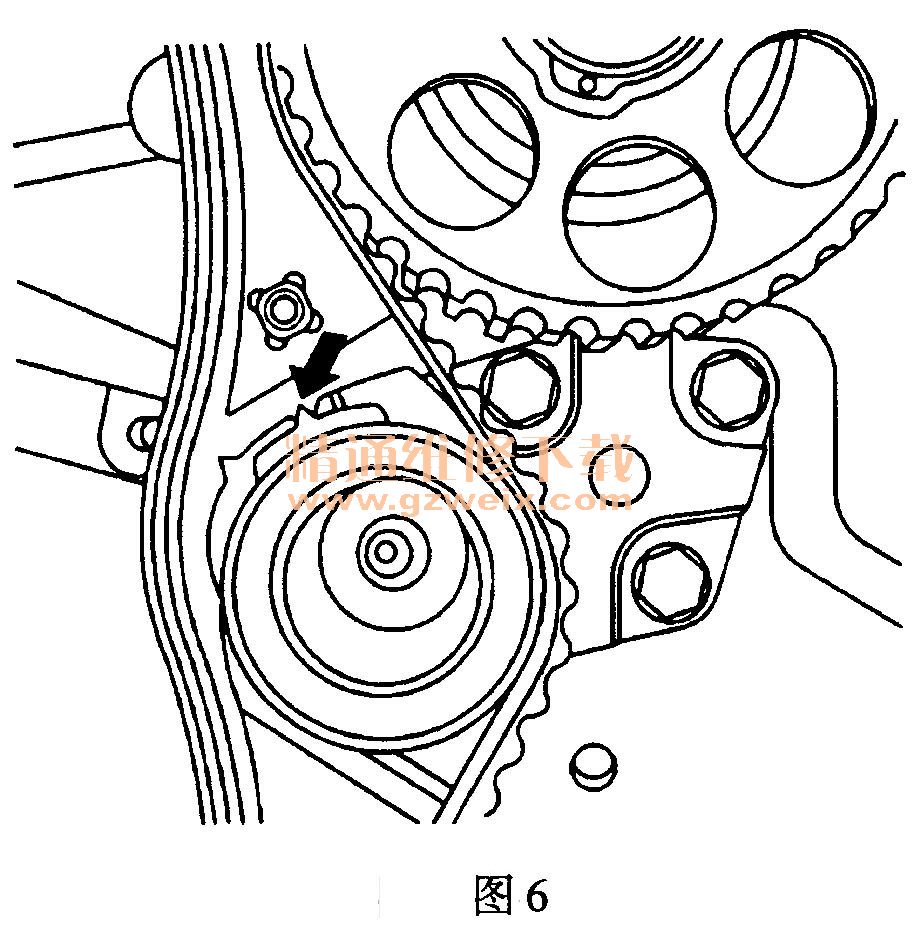

    (5)顺时针转动水泵，直到正时带自动张紧器调节臂上的指针对准正时带自动张紧器托架上的缺口，如图6箭头所示。

    (6)紧固水泵固定螺栓。
    (7)用曲轴带轮顺时针转动曲轴两圈。
    (8)松开水泵固定螺栓。

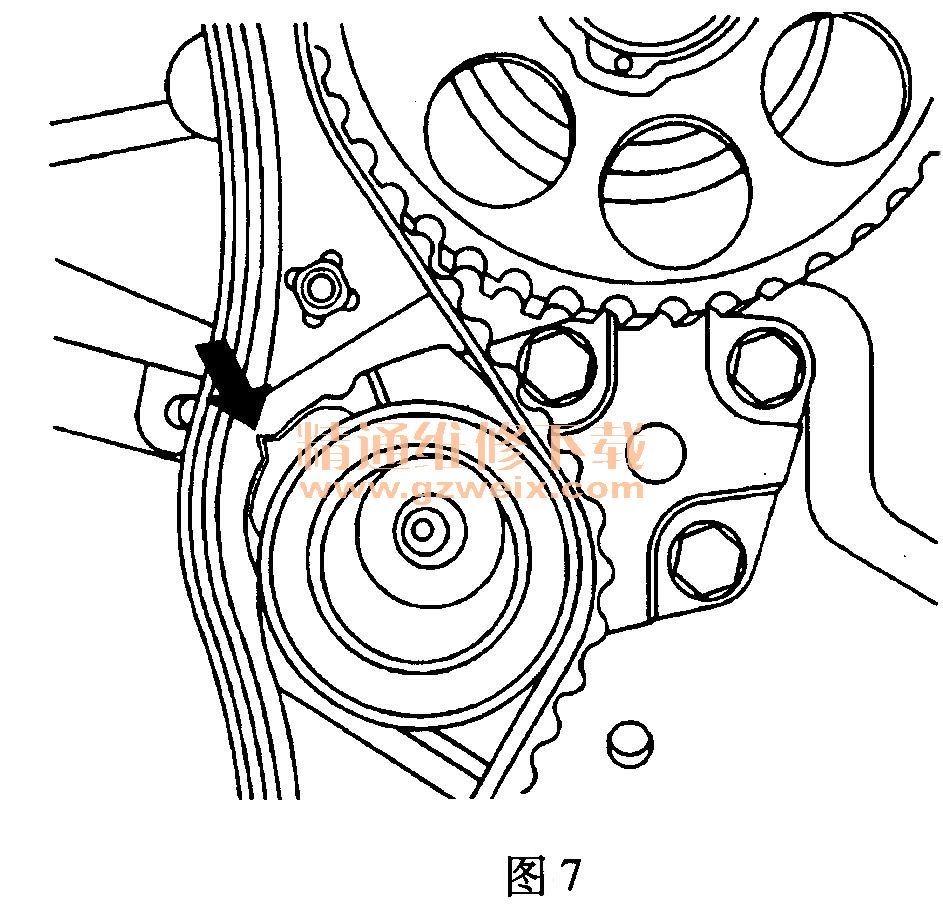

    (9)顺时针转动水泵，直到正时带自动张紧器调节臂上的指针对准正时带自动张紧器托架上的指针，如图7箭头所示。

    (10)紧固水泵固定螺栓，紧固力矩：10N·m。
    (11)拆下曲轴带轮螺栓（之前已安装用于转动曲轴）。
    (12)安装前上和前下正时带罩。
    (13)拧紧前上和前下正时带罩螺栓。
    (14)安装曲轴带轮。
    (15)安装曲轴带轮螺栓。将曲轴带轮螺栓紧固至95N·m，并再次紧固30°加15°。
    (16)安装辅助传动带。
    (17)安装右前轮防溅罩。
    (18)安装右前轮。
    (19)安装空气滤清器壳体，拧紧安装螺栓。
    (20）将空气滤清器出口软管连接到节气门体上。
    (21)将曲轴箱强制通风新鲜空气管连接到空气滤清器出口软管上。
    (22)将进气温度传感器接头连接到空气滤清器出口软管上。
    (23)连接蓄电池负极电缆。
