一、L5型发动机正时系统的结构

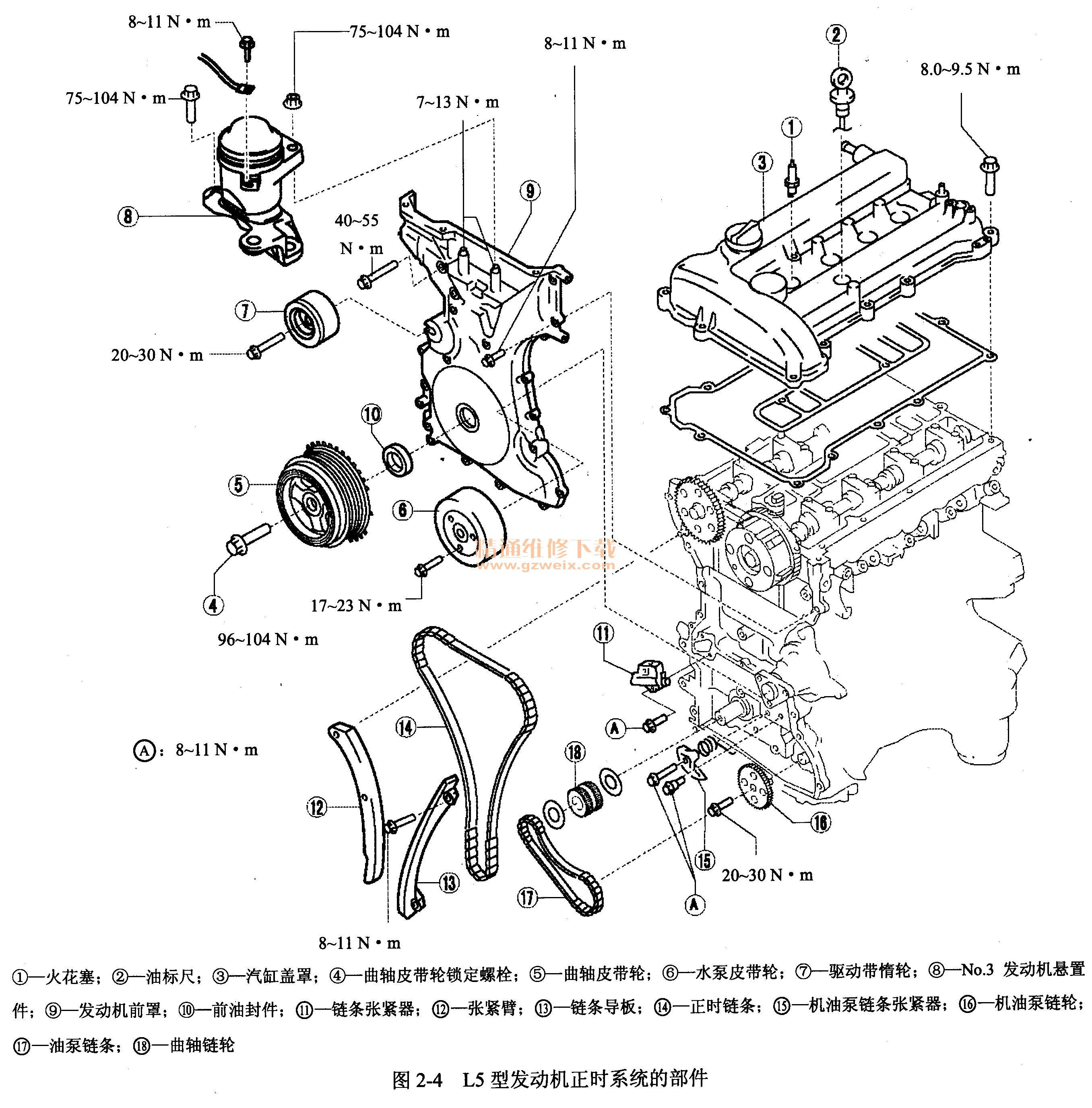

    L5型发动机正时系统的部件如图2-4所示。

    二、L5型发动机的正时调整
    （一）L5型发动机正时链条的拆卸
    正时链条拆卸步骤和方法如下。
    1．断开电池负极电缆。
    2．拆下发动机罩盖。
    3．拆下点火线圈。
    4．断开汽缸盖罩上的通风管。
    5．断开凸轮轴位置（CMP ）传感器连接器。
    6．断开油压控制阀（OCV）连接器。
    7．拆下前轮与轮胎。
    8．拆下底盖。
    9．将前挡泥板（RH）布置在不会造成障碍的地方。
    10．拆下挡泥板（RH）。
    11．松开水泵皮带轮的螺栓并拆下驱动带。
    12．拆下曲轴位置（CKP）传感器。
    13．拆下P/S油泵，保持软管和管路仍然连接。
    注意：使用绳索或钢丝固定并紧固P/S油泵，以免妨碍操作。
    14．按图2-4所示的正时链条的拆卸中的图注序号的顺序进行拆卸。

    （二）L5型发动机正时链条的安装
    1．按与拆卸相反的顺序进行安装。
    2．启动发动机。进行以下检查和调整：
    （1）检查发动机润滑油是否泄漏。
    （2）检查皮带轮与皮带偏差和接触是否良好。
    （3）检查点火正时，怠速和怠速混合气。
