一辆行驶里程约3.3万km、搭载2.0L发动机和6挡自动变速器的2018年一汽马自达CX-4运动型多功能车。用户反映:该车前后阅读灯不亮。
检查分析:维修人员确认故障的确存在,并初步判断可能的原因有:前后阅读灯灯炮故障;前后阅读灯开关故障;前后阅读灯至后部车身控制单元恨
BCM)线路故障;前后阅读灯电源故障;RBCM故障。
维修人员检查行李舱灯工作正常,通过查找电路图可知(图1),阅读灯和行李舱灯共用电源,由此可确定阅读灯供电无异常。拆下前阅读灯,测量0918-901插接器的F端子电压为0V,判断有可能RBCM的1H端子没有电压输出,或者RBCM的1H端子至前阅读灯0918-901插接器的「端子之间存在断路。
为了便于检查,拆下左侧C柱饰板,测量RBCM的1H端子电压为

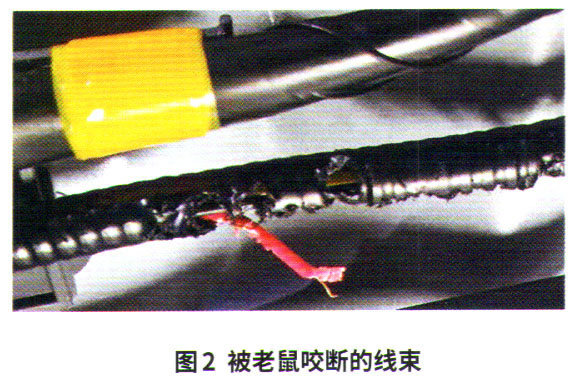

蓄电池电压,说明RBCM的1H端子至前阅读灯0918-901插接器的F端子之间存在断路。沿着线路走向检查,发现左侧C柱上方顶棚内有被老鼠咬过的痕迹,仔细观察有线束被咬断(图2)。经确认,被咬断的线就是通往阅读灯的电源。
故障排除:重新连接被老鼠咬断的线路,故障排除。
