一辆搭载2.0L发动机和6挡手自一体变速器的2018年一汽马自达CX-4运动型多功能车。用户反映:该车打开点火开关或起动发动机后,点火开关上琥珀色指示灯闪烁(图1)。
检查分析:维修人员接车后确认故障如用户所述。用IDS故障诊断仪检测,在起停系统控制单元(SSU)中发现故障码“P0560—起停系统控制单元电源(ESCL)电压输入较低”。

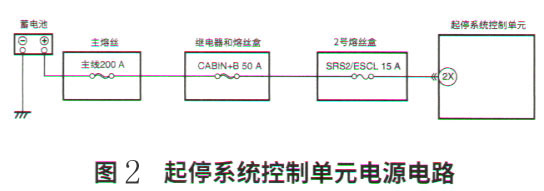

查看SSU相关电路图(图2),根据故障现象和故障码分析,、故障可能的原因有:

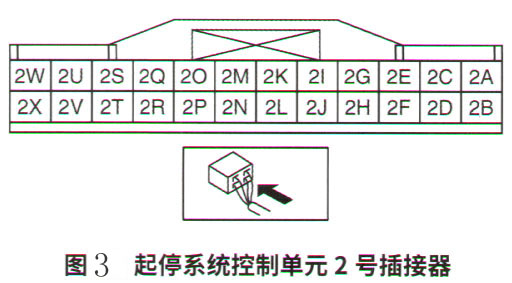

蓄电池故障;SSU线束插接器或接线端子故障;SSU电源电路故障;MAIN 200 A熔丝和SSU的2号插接器端子2X之间的线束对地短路(图3);SRS2/ESCL 15 A熔丝故障;CABIN+B50 A熔丝故障;MAIN 200 A熔丝故障;电池正极接线端与SSU的2号插接器端子2X之间的线束开路;SSU故障。
按照上述分析,维修人员先检查了
蓄电池,
蓄电池无异常。关闭点火开关,拆下SSU的2号插接器,测量2X端子对搭铁电压为0V,正常。测量SRS2/ESCL 15 A熔丝两端对搭铁电压,都是12V(本车加装了云镜,在此熔丝取常电,云镜工作正常)。断开
蓄电池负极,测量SRS2/ESCL15A熔丝与SSU的2X端子间电阻,为无穷大,说明SRS2/ESCL 15A熔丝与2X端子间的线束开路。
拆下2号熔丝盒,发现SRS2/ESCL15A熔丝的一个端子退针,该端子正是SRS2/ESCL 15 A熔丝到SSU 2X端子的断点。
故障排除:把2号熔丝盒SRS2/ESCL 15 A熔丝的退针端子还原,故障排除。
