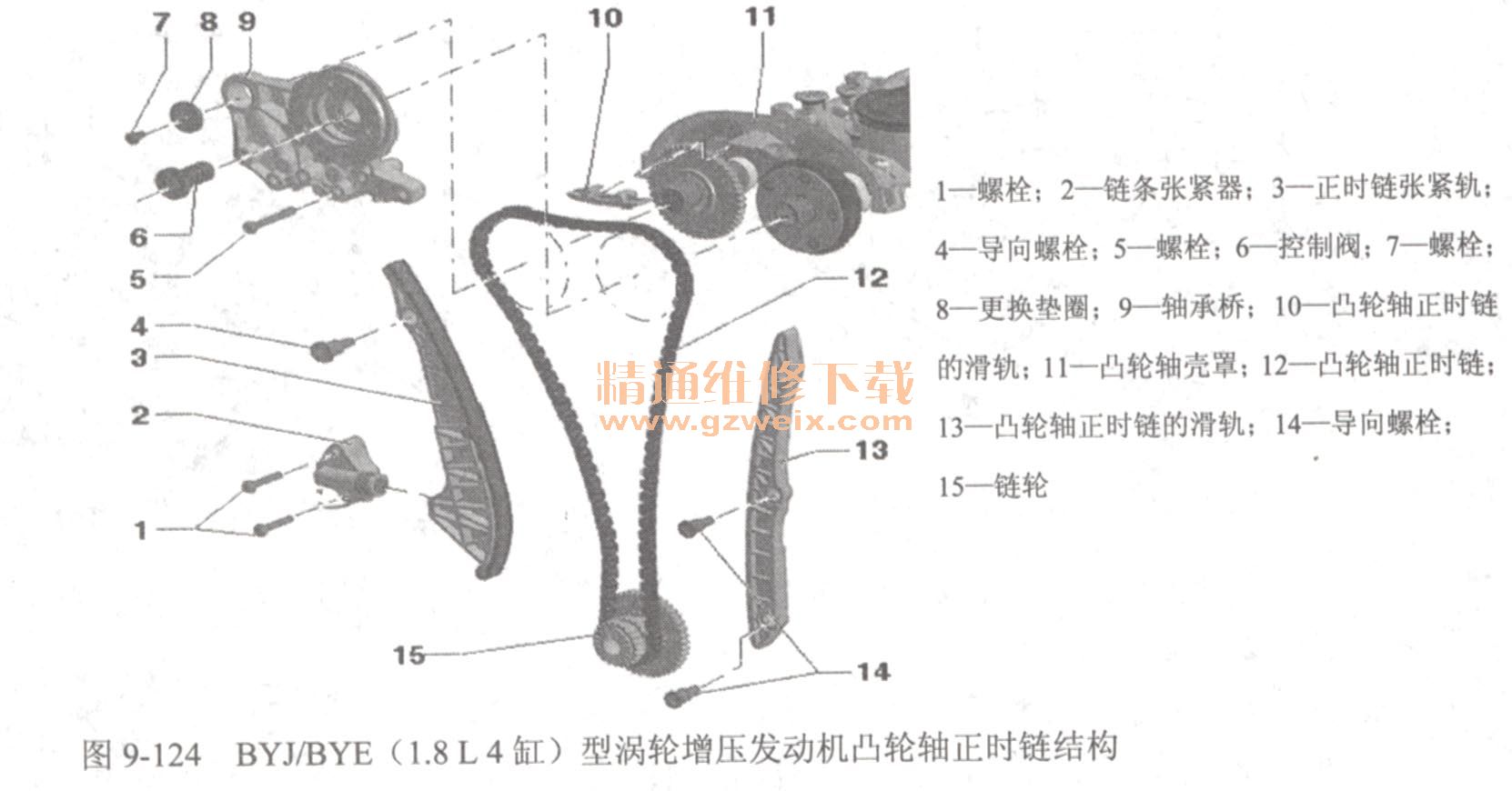

BYJBYE （1.8 L 4缸）型涡轮增压发动机的凸轮轴正时链条的结构如图9-124所示。

    （一）正时链条的拆卸
    正时链条的拆卸步骤和方法如下。
    1．拆卸正时链上部盖板。

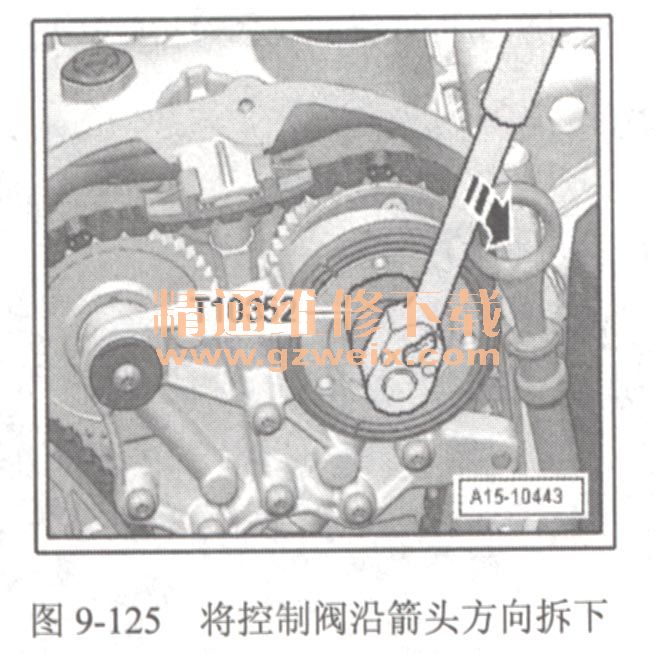

    2．用拆卸工具T10352将控制阀沿箭头方向拆下，如图9-125所示。

    3．将前头所指螺栓拧出并将轴承桥取下，如图9-126所示。

    4．用夹具T10355将减震器旋转至“上止点”箭头方向位置，如图9-127所示。

      （1）减震器上的切口必须与正时链下盖板上的箭头方向标记相对。
      （2）凸轮轴的标记1必须朝上。

    5．拆卸正时链下部盖板。

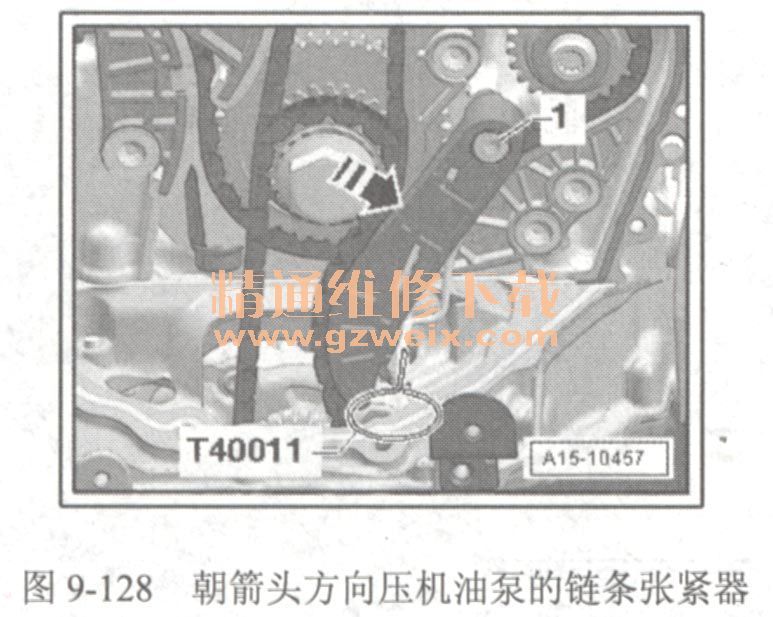

    6．朝箭头方向压机油泵的链条张紧器并用定位销T40011进行固定，如图9-128所示。

    7．拆卸机油泵的链条张紧器。
    8．取下机油泵的正时链。

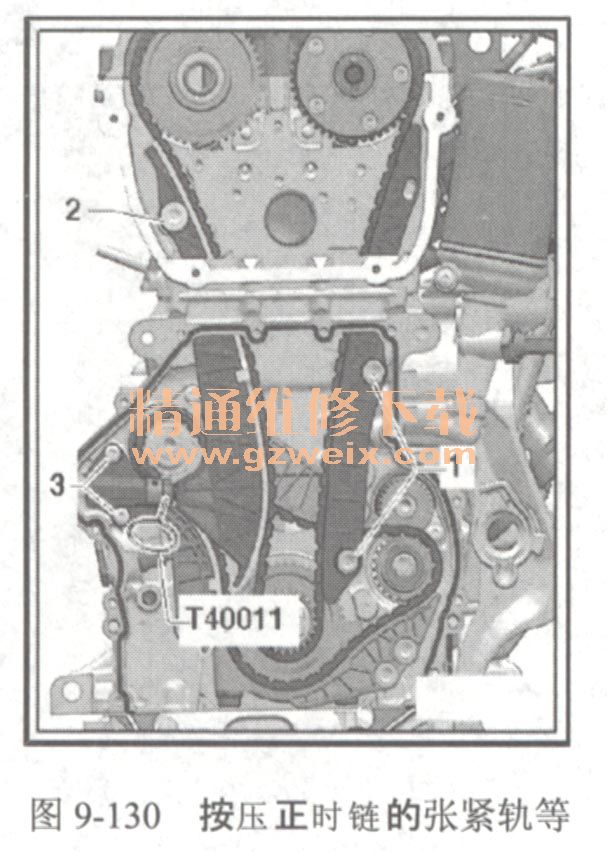

    9．用合适的螺丝刀沿箭头方向1抬起链条张紧器的止动楔如图9-129所示，朝箭头方向2按压正时链的张紧轨并用定位销T40011固定，如图9-130所示。


    10．拆下正时链的张紧轨2。进气凸轮轴弹向发动机旋转方向。
    11．拆下正式链。
