（二）平衡轴正时链条的安装
平衡轴正时链条的安装步骤和方法如下。

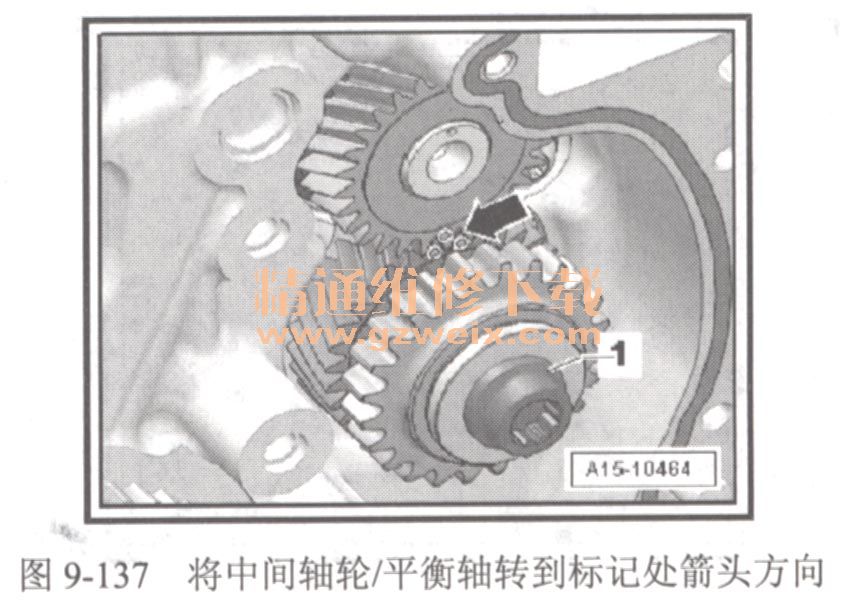

1．将中间轴轮／平衡轴转到标记处箭头方向，如图9-137所示。
注意：正时链有颜色的链节必须定位在链轮标记上。

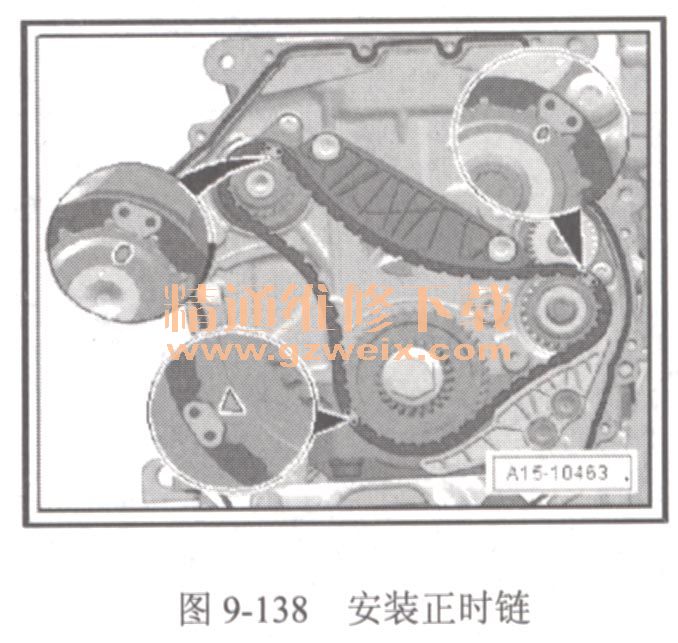

2．安装正时链，正时链有颜色的链节必须定位在链轮标记上，如图9-138所示。

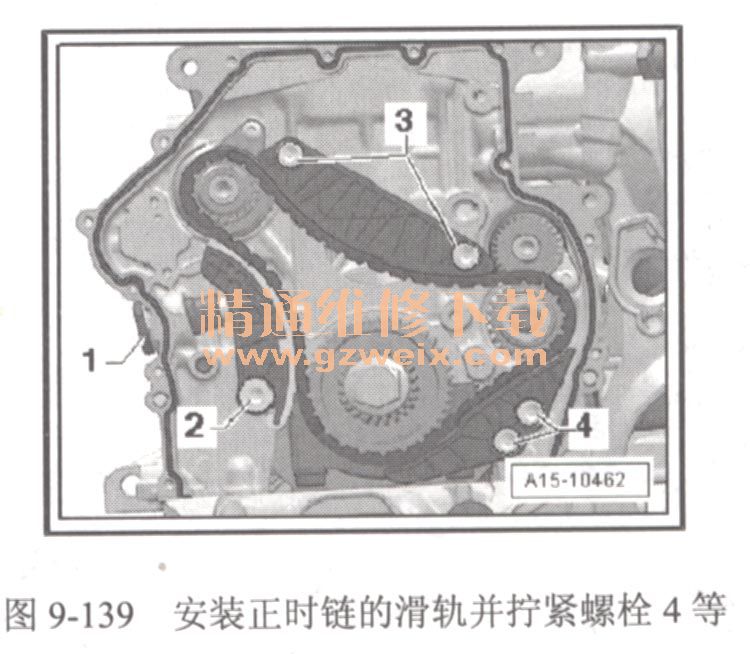

3. 安装正时链的滑轨并拧紧螺栓4，如图9-139所示。
4. 安装正时链的滑轨并拧紧螺栓3。
5. 安装正时链的张紧轨，并拧紧螺栓2。
6. 安装正时链的链条张紧器1。

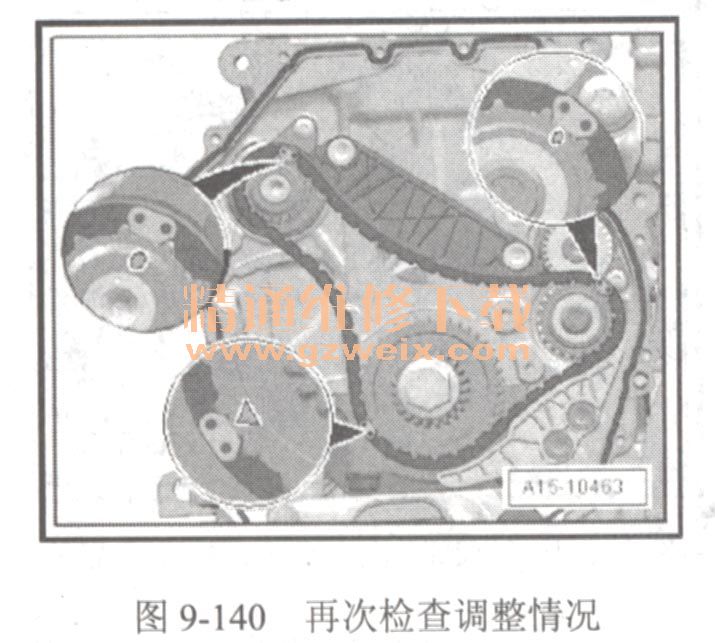

7．再次检查调整情况，如图9-140所示。

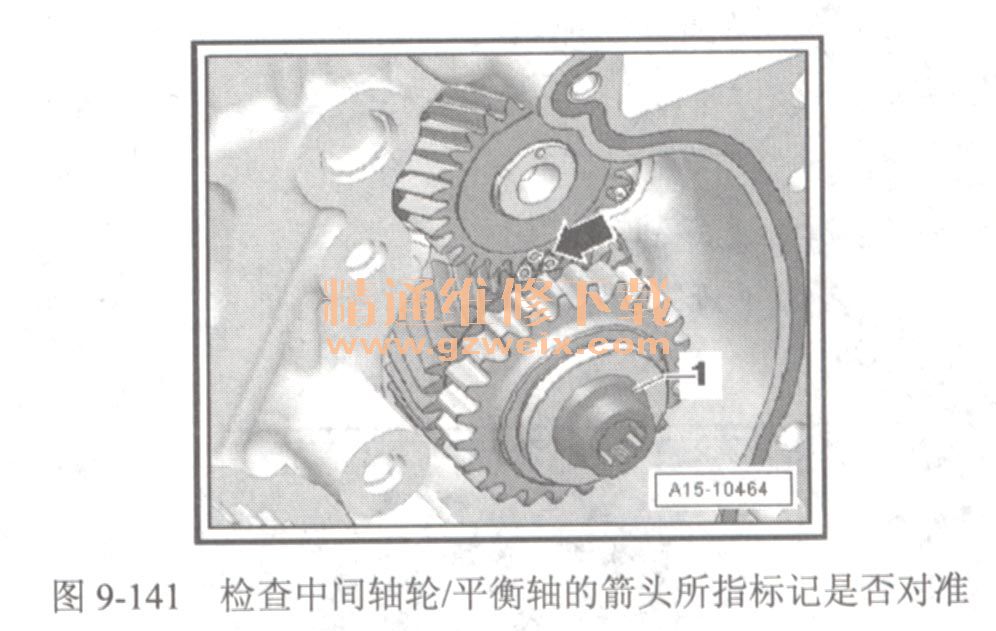

8．检查中间轴轮／平衡轴的箭头所指标记是否对准，如图9-141所示。
注意：为了便于描述，图中显示的是链条拆下时中间轴轮／平衡轴的标记。
