大众迈腾YJIBYE （1.8 L4缸）型涡轮增压发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-07-13 14:12:48

    （二）正时链条的安装
    正时链条的安装步骤和方法如下。
    1．将正时链装到排气凸轮轴上，
    2．将正时链装到曲轴上。

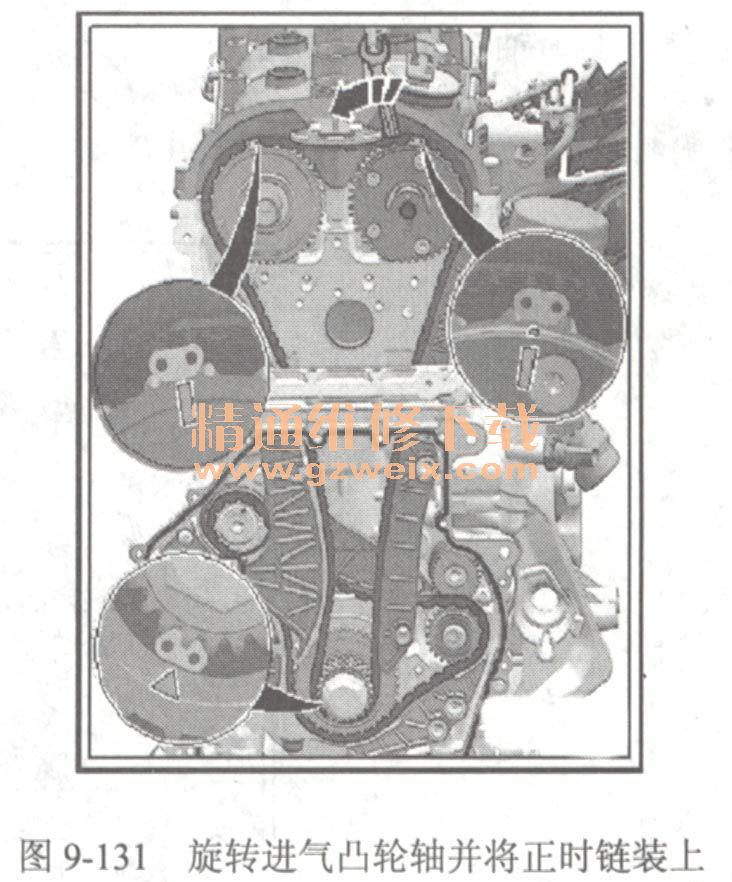

    3．用扳手沿箭头方向旋转进气凸轮轴并将正时链装上，如图9-131所示。

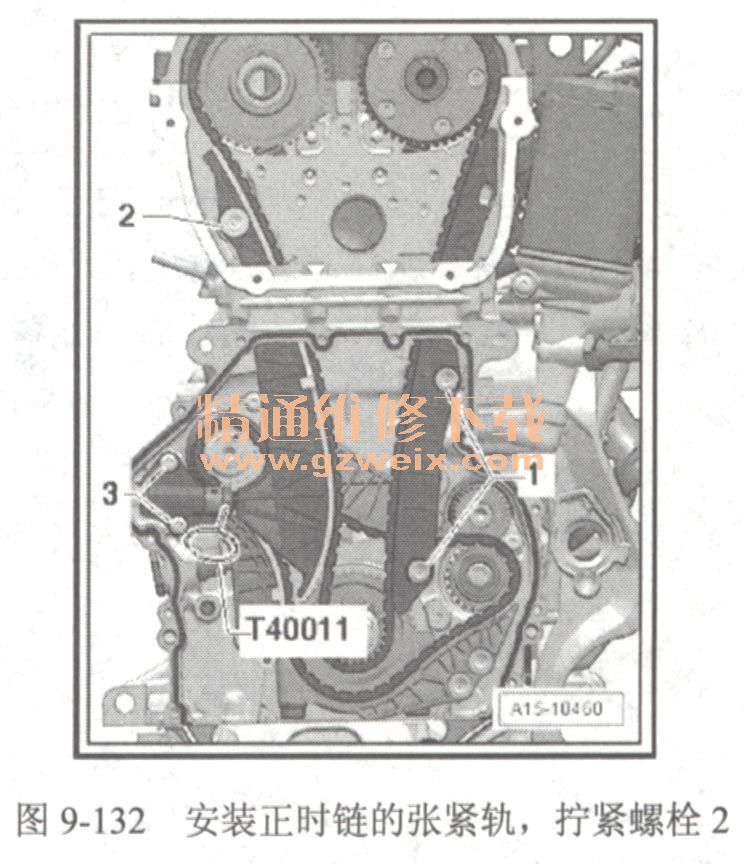

4．安装正时链的张紧轨，拧紧螺栓2，如图9-132所示。

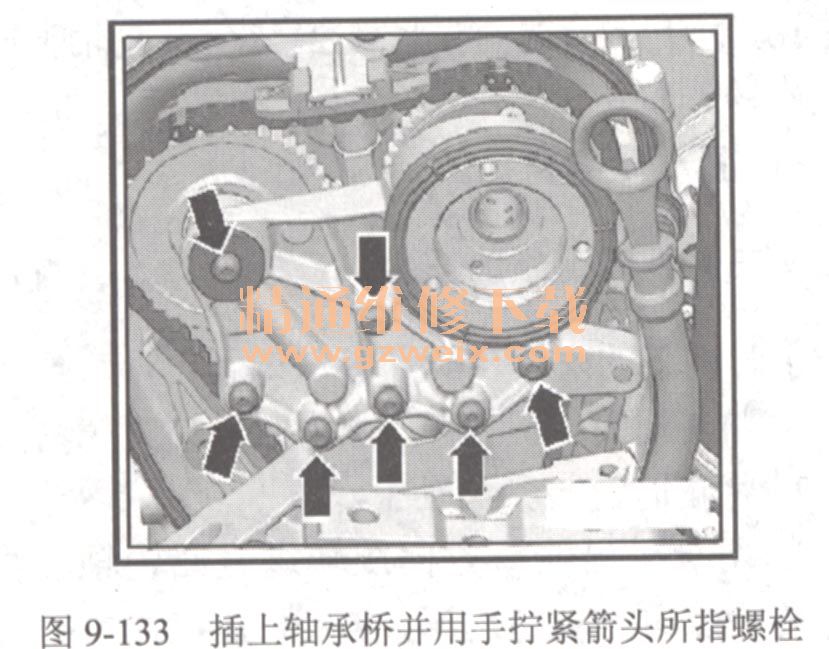

5．插上轴承桥并用手拧紧箭头所指螺栓，如图9-133所示。

    6．拆下定位销T4011。
    7．拧紧轴承桥的螺栓。
    其余部件的组装按拆卸相反顺序进行。

（三）平衡轴正时链的拆卸
平衡轴正时链的结构如图9-134所示。

    拆卸步骤和方法如下。
    1．拆卸正时链上部盖板。
    2．拆卸正时链下部盖板。
    3．拆卸凸轮轴正时链。

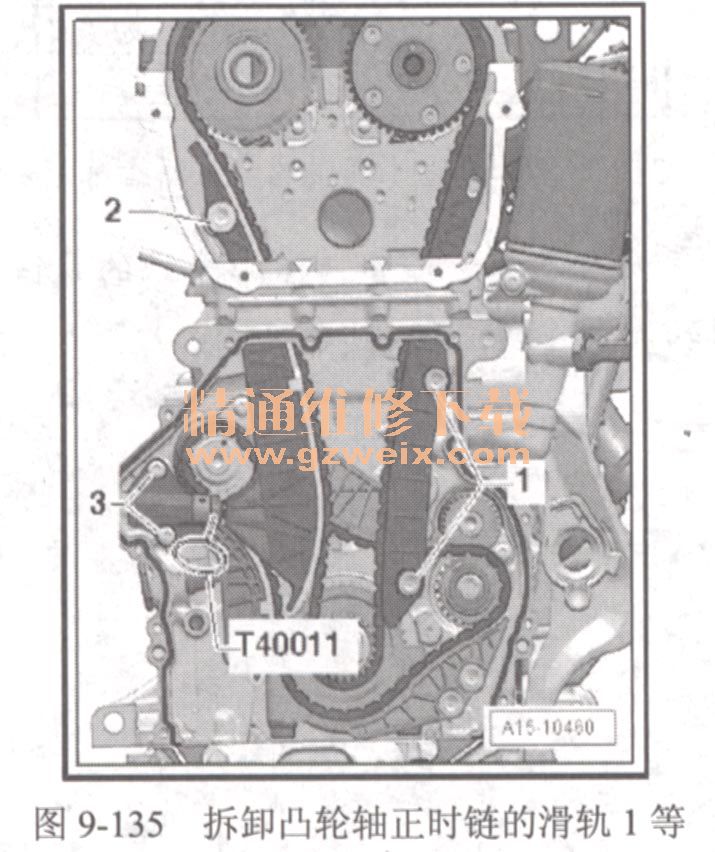

    4．拆卸凸轮轴正时链的滑轨1，如图9-135所示。

    5．拆卸凸轮轴正时链的链条张紧器3。

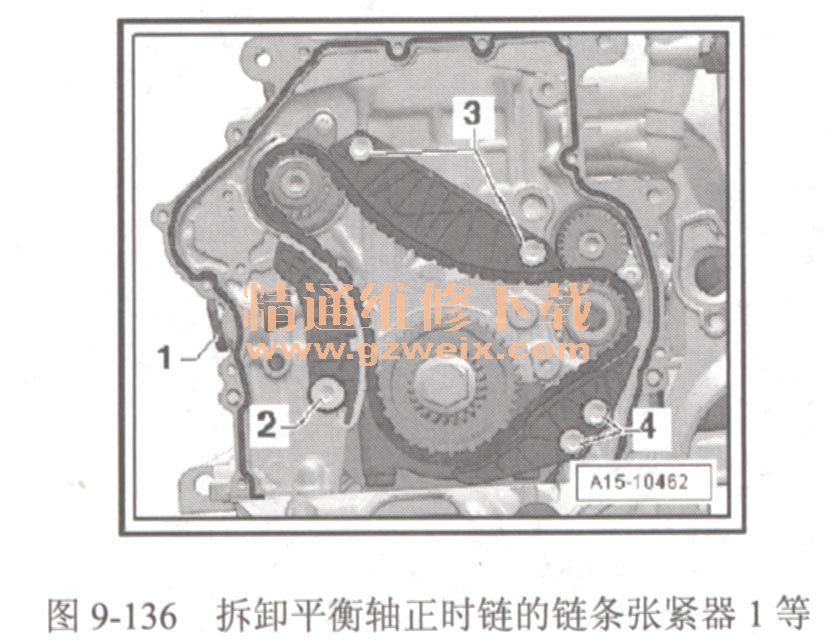

    6．拆卸平衡轴正时链的链条张紧器1，如图9-136所示。

    7．拆卸滑轨2。
    8．拆卸滑轨3。
    9．拆卸滑轨4。
    10．拆下正时链。
