正时系统部件的拆卸步骤和要点如下。
    1．拆卸正时皮带。记下皮带旋转方向，为确保复装时无误，如图11-74所示。

    （1）若皮带上粘有水或油脂会急剧降低皮带使用寿命。所以拆卸后，应十分注意，不要让水或油脂粘着和污染皮带、皮带轮、张紧器等。不要清洗那些部件。若污染严重，应更换新件。
    （2）若有些部件上发现水或油脂，应检查前盖油封件、凸轮轴油封件以及水泵有无泄漏。

    2．拆卸油泵皮带轮。
    （1）拆卸汽缸体侧的旋塞。
    （2）插入直径8 mm的十字螺丝刀左侧平衡轴。
    （3）拆卸油泵皮带轮螺母。
    （4）拆卸油泵皮带轮，如图11-75所示。

    3．拆卸曲轴螺栓（拆下飞轮）。
    （1）使用专用工具，固定从动板。
    （2）拆卸曲轴螺栓，如图11-76所示。使用专用工具支撑从动轮或飞轮。

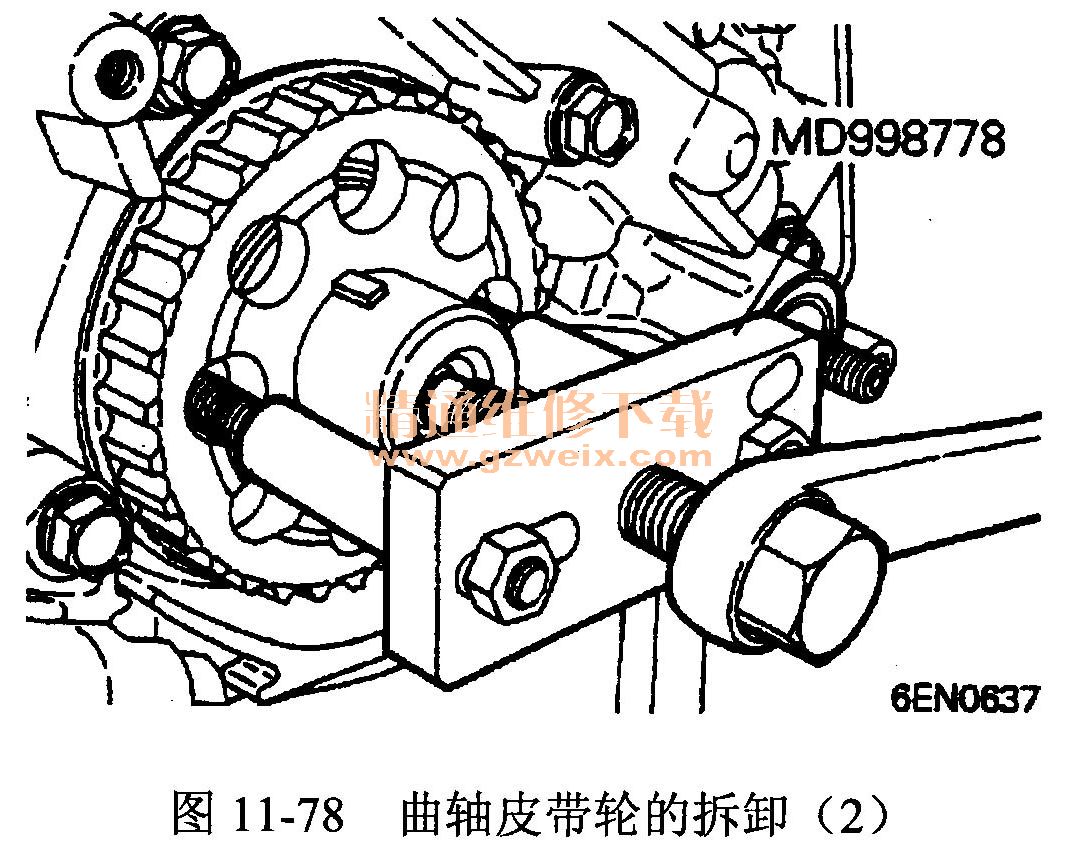

拆卸曲轴皮带轮时，若因豁牢不易拆卸，就要使用专用工具，如图11-77和图1-78所示。

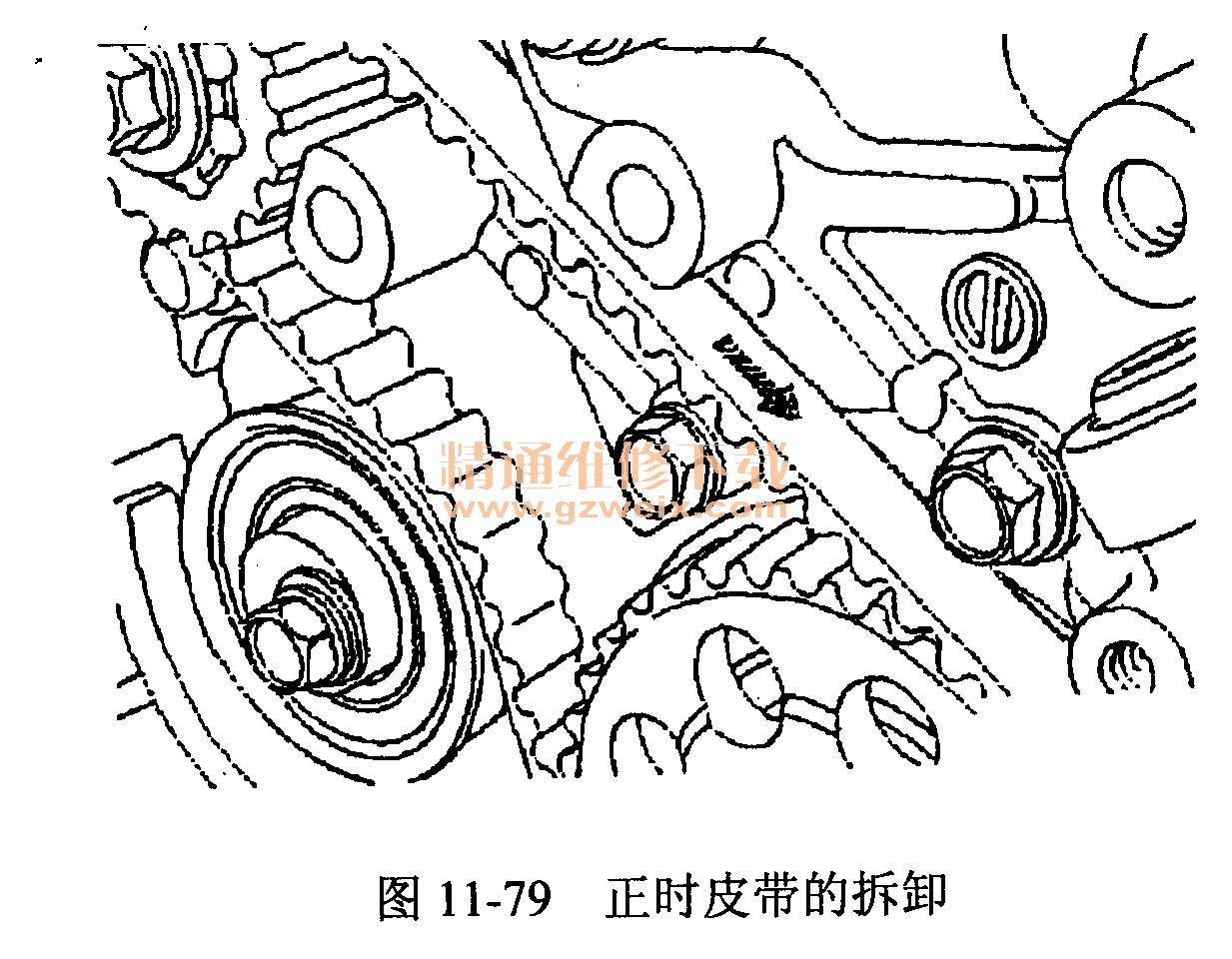

    5．正时皮带的拆卸。记下皮带旋转方向为确保复装时无误，如图11-79所示。

    6．拆卸上平衡轴皮带轮。

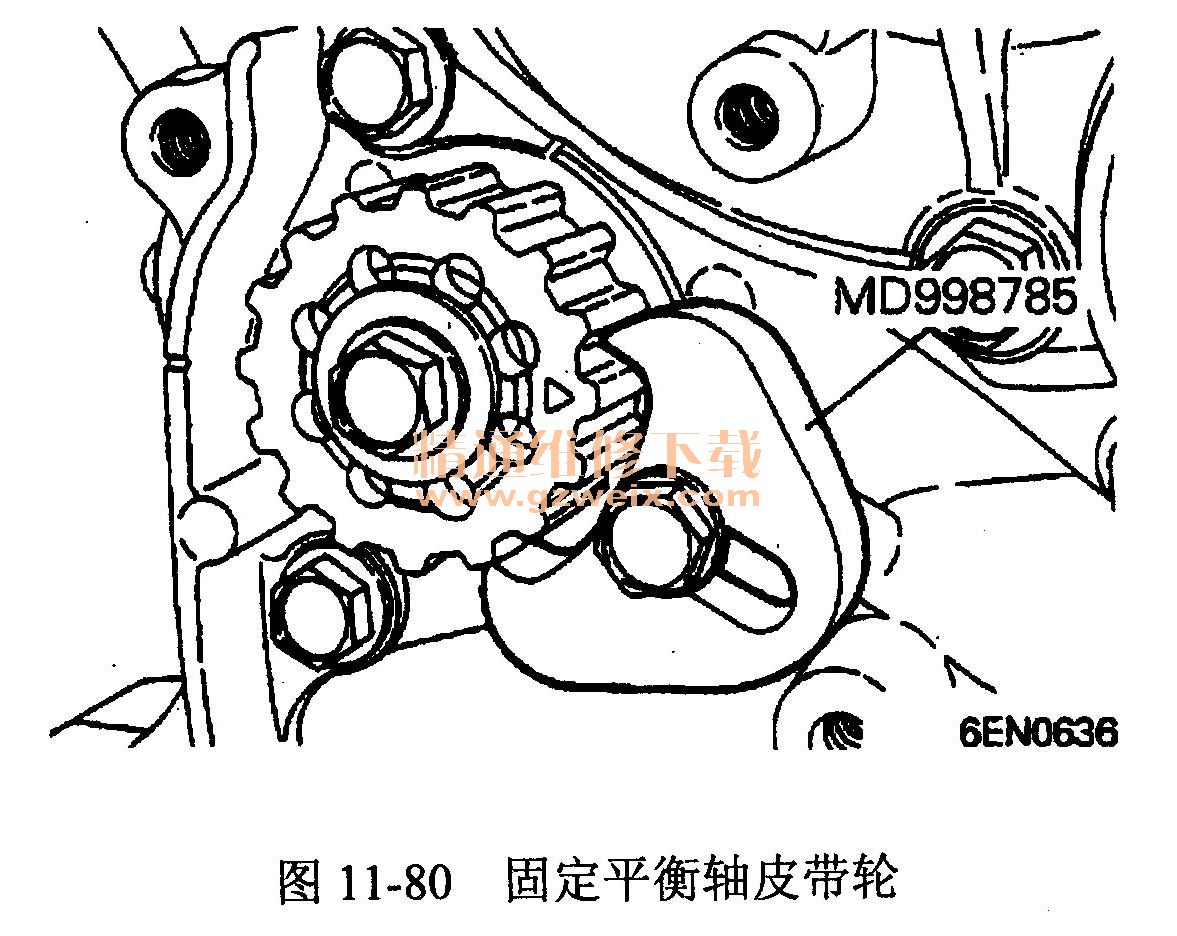

    （1）使用如图11-80所示工具，固定平衡轴皮带轮。

    （2）拆卸上平衡轴皮带轮。
    7．拆卸凸轮轴皮带轮螺栓

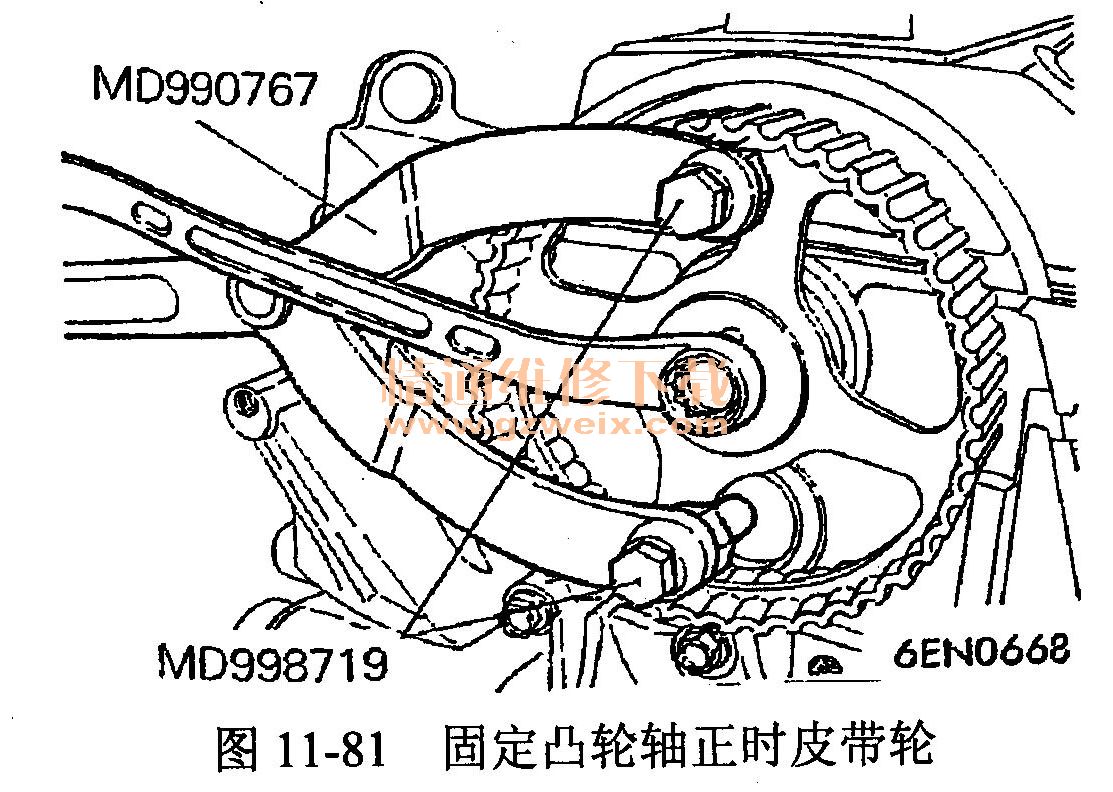

    （1）使用专用工具，固定凸轮轴正时皮带轮，如图11-81所示。

（2）拆卸凸轮轴皮带轮螺栓。
