（三）正时系统部件的装配

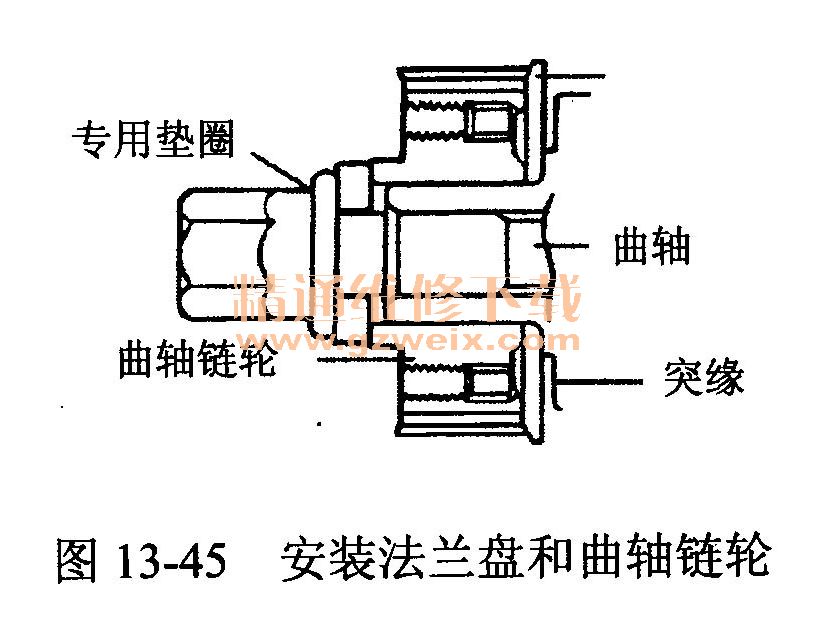

    1．安装法兰盘和曲轴链轮。安装时要别特注意他们的安装方向，如图13-45所示。

    2．安装曲轴链轮并按规定力矩上紧螺栓。
    3．对准凸轮轴链轮和曲轴链轮的正式标记，这时1号活塞位于压缩上止点。
    4．安装正时皮带张紧轮和惰轮。
    5．在曲轴上安装正时皮带，如图13-46所示。

    注意：当在凸轮轴上安装正时皮带时，朝水泵方向推动正时皮带张紧轮后安装正时皮带。
    6．按操作方向（顺时针）转动曲轴并对准曲轴链轮正时标记。
    注意：禁止按逆时针方向转动曲轴。转动曲轴时应顺畅。

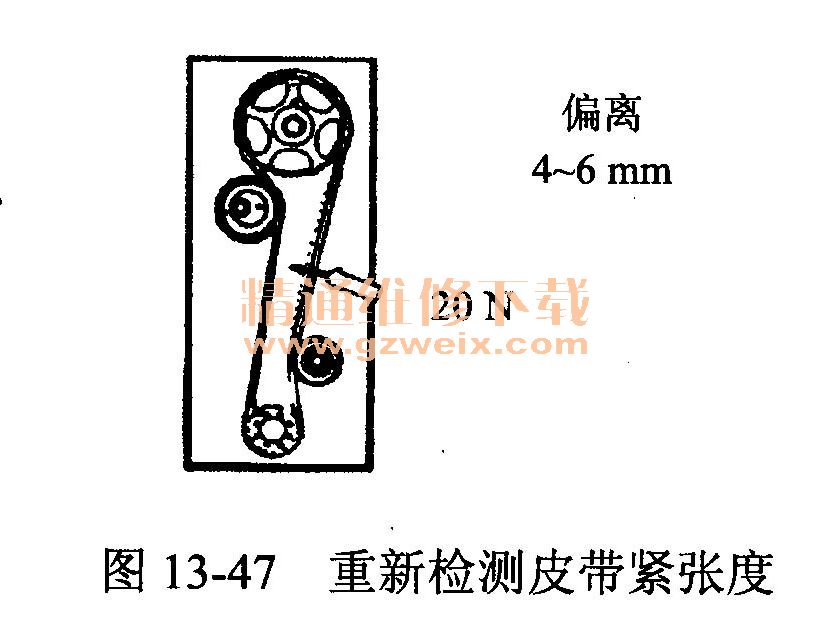

    7．重新检测皮带张紧度，如图13-47所示。当用大约20 N的力推动正时皮带时，正时皮带齿末端下降约4～6 mm。

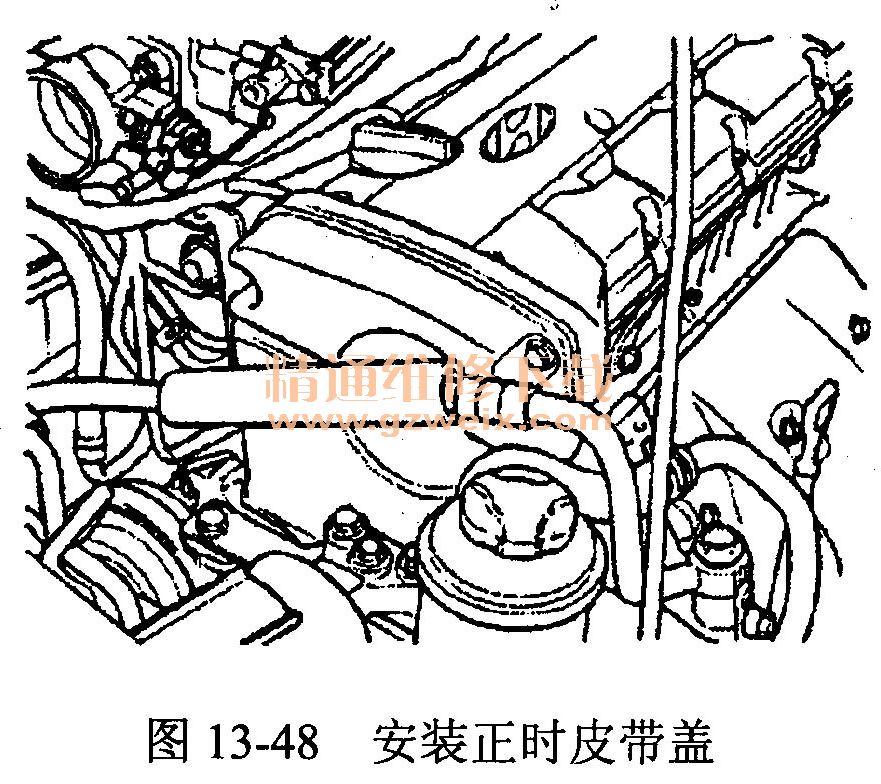

    8．安装正时皮带盖，如图13-48所示。

    9．安装曲轴轮。确认曲轴链轮销与曲轴链轮孔相贴合。

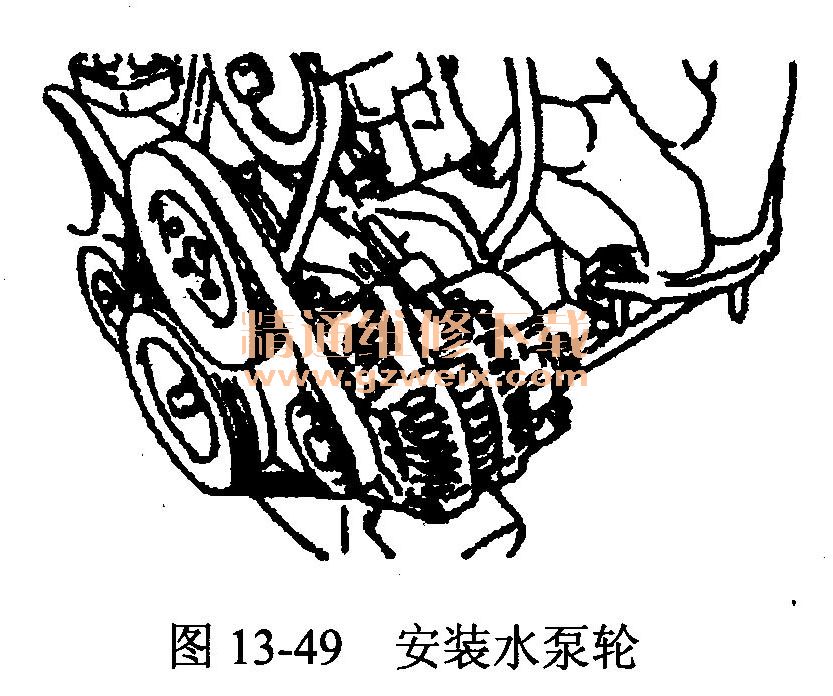

   10．安装水泵轮，如图13-49所示。

   11．安装驱动皮带并调整皮带张力。
