一汽红旗HQ3(3UZ-FE型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-31 16:24:15

注意:
    ①清洁安装面并去油。
    ②要在涂密封填料后3分钟内进行安装。
    ③安装后要不注入机油放置2小时。
    (7) 1号轴承盖安装后,确定轴向力方向,然后再安装其他的轴承盖和回油管。

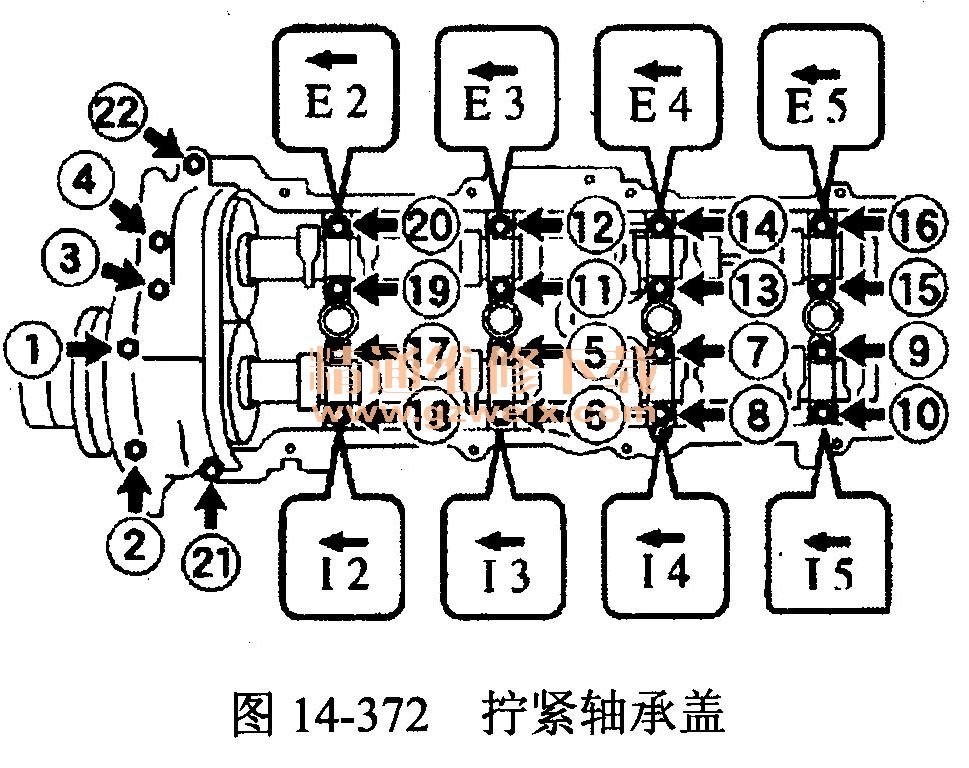

    (8)按图14-372顺序分2次拧紧轴承盖。

    ①如图所示,将机油涂于1-4螺栓的装新密封垫圈的螺纹部位,并安装。
    ②将5-22螺栓的螺纹及垫圈表面涂抹机油并安装。

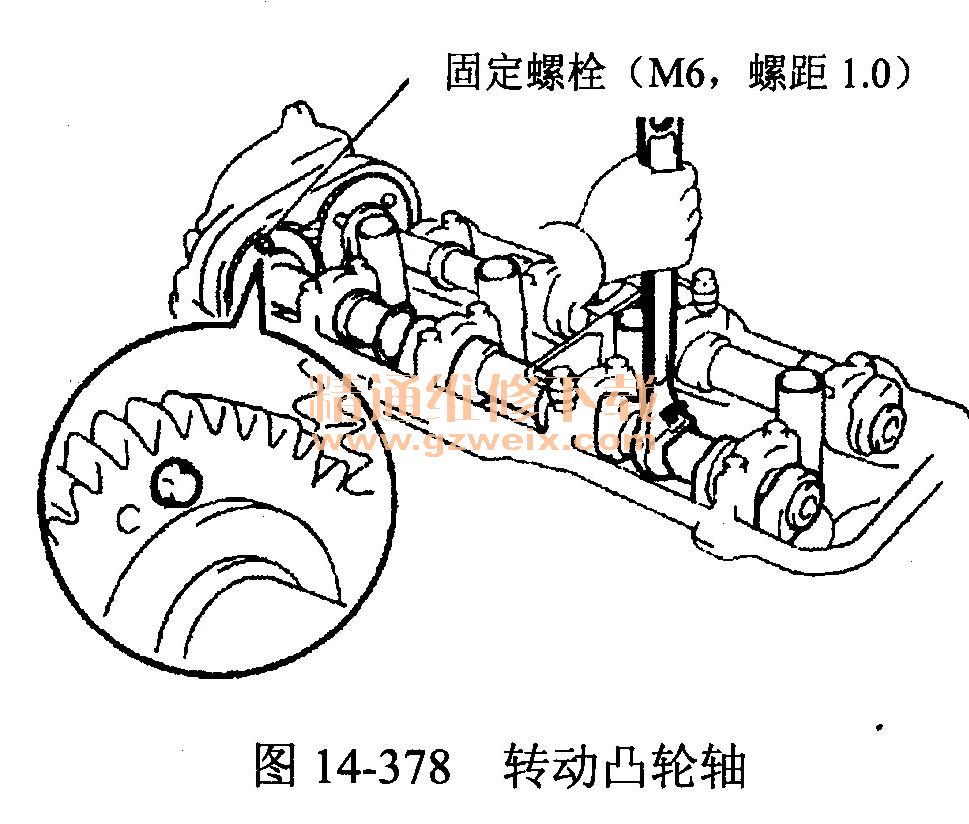

    (9)使用用于维修凸轮轴的六角部分转动凸轮轴,如图14-373所示。将用于固定副齿轮的螺栓位置上移,拆下固定螺栓(M6,螺矩1.0)。

    (10)使用用于维修凸轮轴的六角部分转动凸轮轴,检查凸轮轴的装配标记是否一致。

    19.安装机油控制阀门滤清器。
    20.安装3号凸轮轴,步骤是:
    (1)检查调整垫片是否脱落,如图14-374所示。

    (2)将凸轮轴的凸轮、齿轮以及汽缸盖的轴颈部份涂上机油。
    (3)如图14-375所示将凸轮轴的正时标记对齐、安装至汽缸盖。

    (4)沿着圆周的槽,全部涂上密封填料,安装时要将凸轮罩塞的锁销对准汽缸盖的槽。
    (5)如图14-376涂密封填料(直径1.5-2 mm),然后安装5号轴承盖。

    (6)安装5号轴承盖的同时,将油封插入汽缸盖最里边。
    (7) 5号轴承盖安装后,确定轴向力方向,然后再安装其他的轴承盖和回油管。
    (8)按图示顺序分2次拧紧轴承盖螺栓。

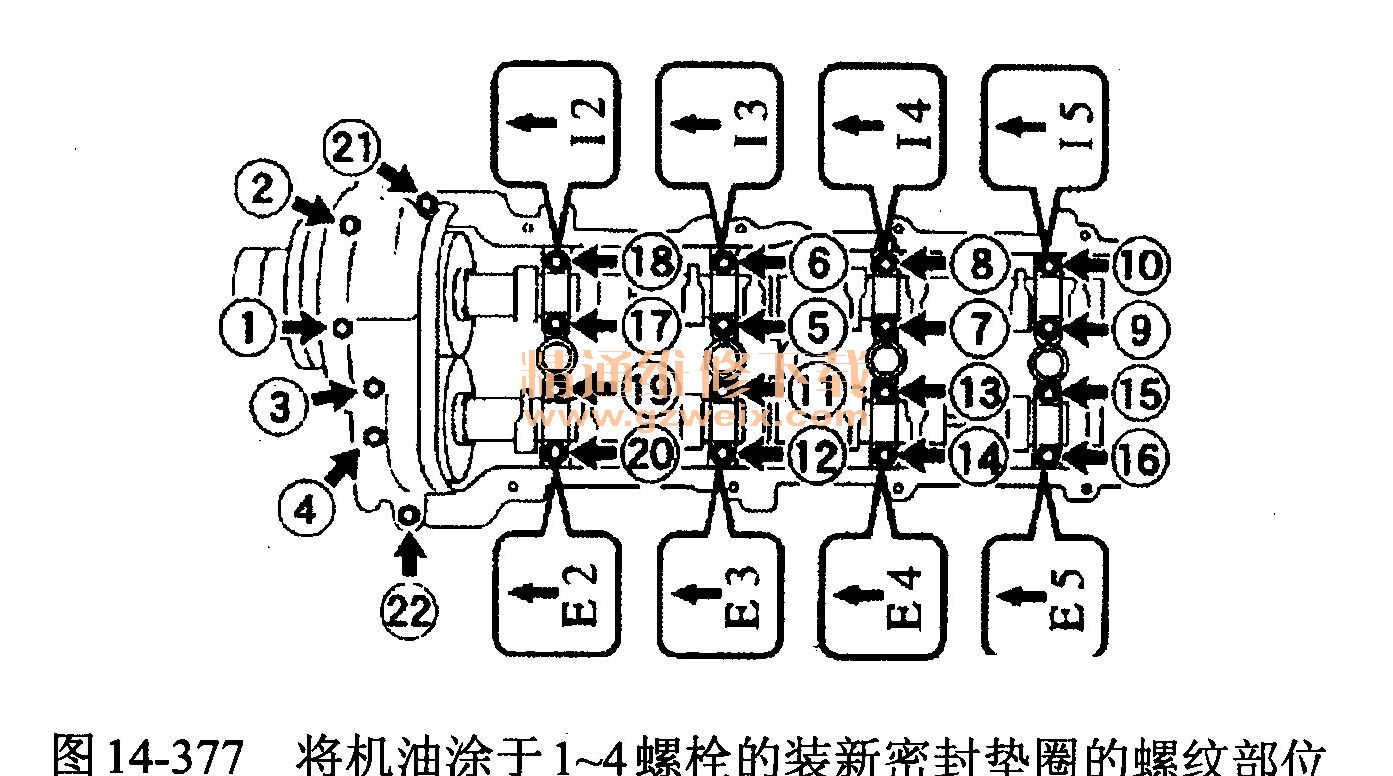

    ①如图14-377所示,将机油涂于1-4螺栓的装新密封垫圈的螺纹部位,并安装。

    ②将5~22螺栓的螺纹与及垫圈表面涂抹机油并安装。
    使用用于维修凸轮轴的六角部分转动凸轮轴,如图14-378所示将用于固定副齿轮的螺栓位置上移,拆下固定螺栓(M6,螺矩1.0)。

    (10)使用用于维修凸轮轴的六角部分转动凸轮轴,检查凸轮轴的装配标记是否一致。
    21.安装右后链条板。
    22.安装2号右后链条板。
    23.安装左后链条板。
    24.安装2号左后链条板。
    25.安装凸轮轴链条轮,如图14-379所示。

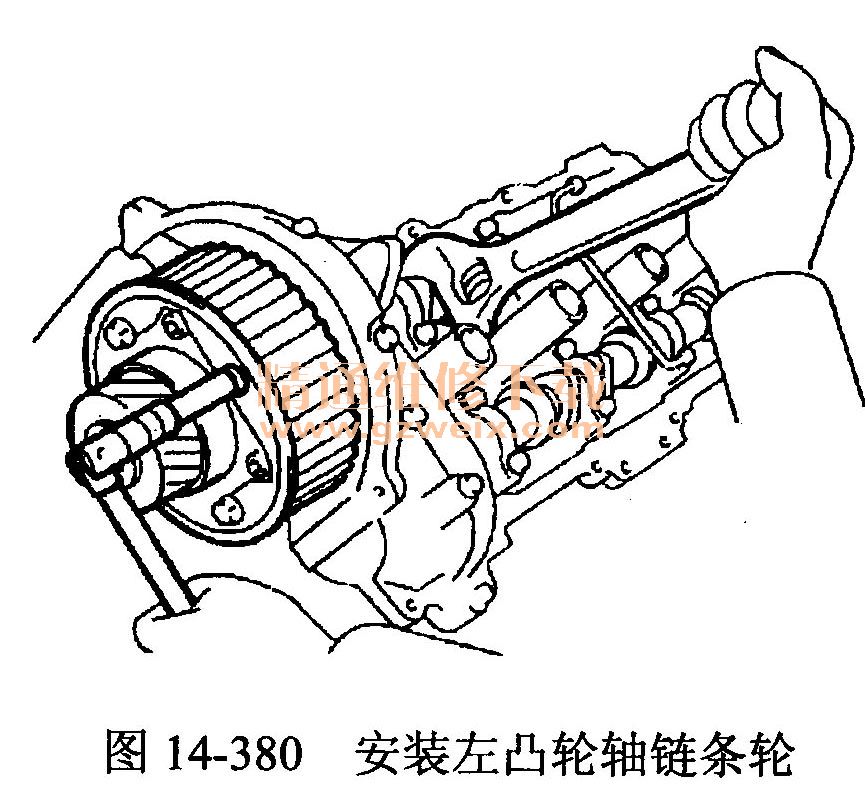

    26.安装左凸轮轴链条轮如图14-380所示。

    27.安装曲轴链条轮。
    28.安装2号链条惰轮。
    29.安装1号链条惰轮。
    30.按以下步骤和方法安装链条。
    (1)对齐凸轮轴链条轮与凸轮轴轴承盖的装配标记。
    (2)垫入衬垫,将曲轴皮带轮螺栓装到曲轴上。
    (3)对齐曲轴链条轮的切口与机油泵的装配标记厂如图14-381所示。

    (4)按如下顺序安装链条轮。
    ①曲轴链条轮
    ②2号链条惰轮
    ③左凸轮轴链条轮
    ④水泵皮带轮
    ⑤右凸轮轴链条轮
    ⑥1号链条惰轮
    (5)拆下正时皮带张紧器的防尘套,并装到压具上。
    (6)尽可能将正时皮带张紧器杆慢慢压缩,使杆和汽缸的孔保持一致,并使两面宽1.27 mm的六角扳手穿过杆和汽缸。
    (7)减慢压缩,从冲压工具上拆下正时皮带张紧器。
      (8)将防尘套安装到正时皮带张紧器上。
      (9)用六角扳手(二面宽1.27 mm)将正时皮带张紧器定位到油泵的安装位置,用2个螺栓均匀地紧密组装。
      (10)在上述状态下,确保油泵和防尘套之间没有缝隙。
      (11)将用于固定正时皮带张紧器杆的六角扳手(二面宽1.27 mm)拔出拆下。
      (12)通过垫圈等,将曲轴皮带轮螺栓预紧,按顺时针转动曲轴2次,在曲轴链条轮的装配标记和油泵的切口对齐时,确保凸轮轴链条轮与凸轮轴轴承盖的装配标记也保持一致,如图14-382所示。

    (13)拆下曲轴皮带轮螺栓和垫圈
    31.安装1号曲轴转角传感器板,如图14-383所示安装曲轴传感器板。

    32.安装正时齿轮盖垫板,步骤是:
    (1)将衬垫安装到垫板上。
    (2)按油泵和水泵的指示安装垫板。
    33.安装1号链条盖

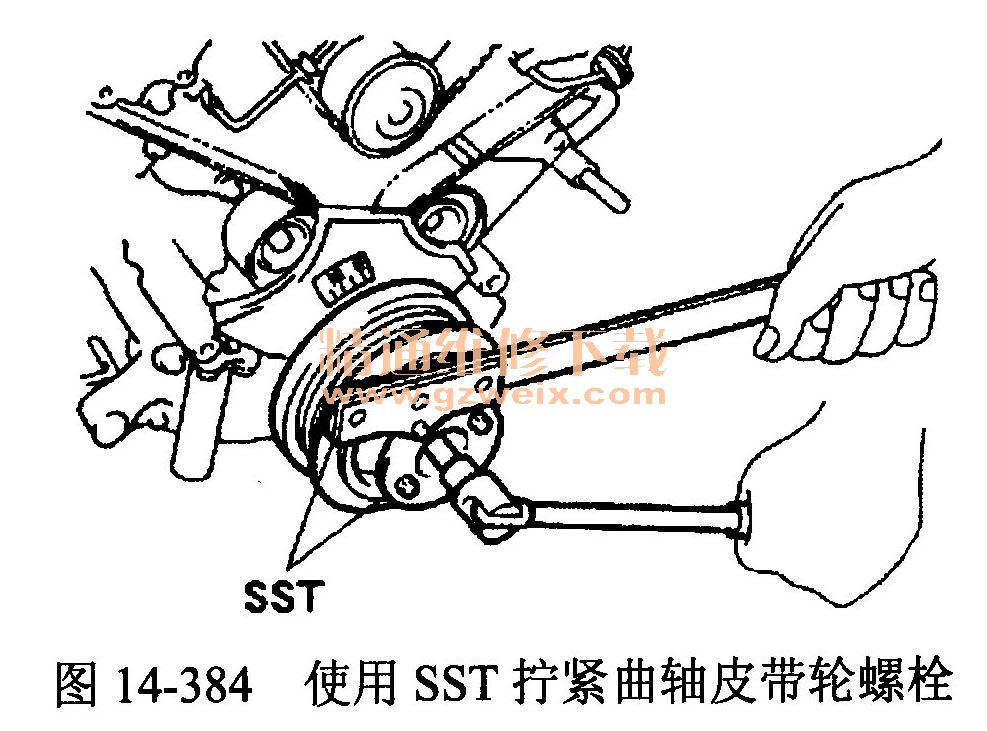

    34.安装曲轴减震器。使用SST拧紧曲轴皮带轮螺栓,如图14-384所示。

    35.检查气门间隙,步骤是:
    (1)顺时针转动曲轴,把1号汽缸固定到上止点。

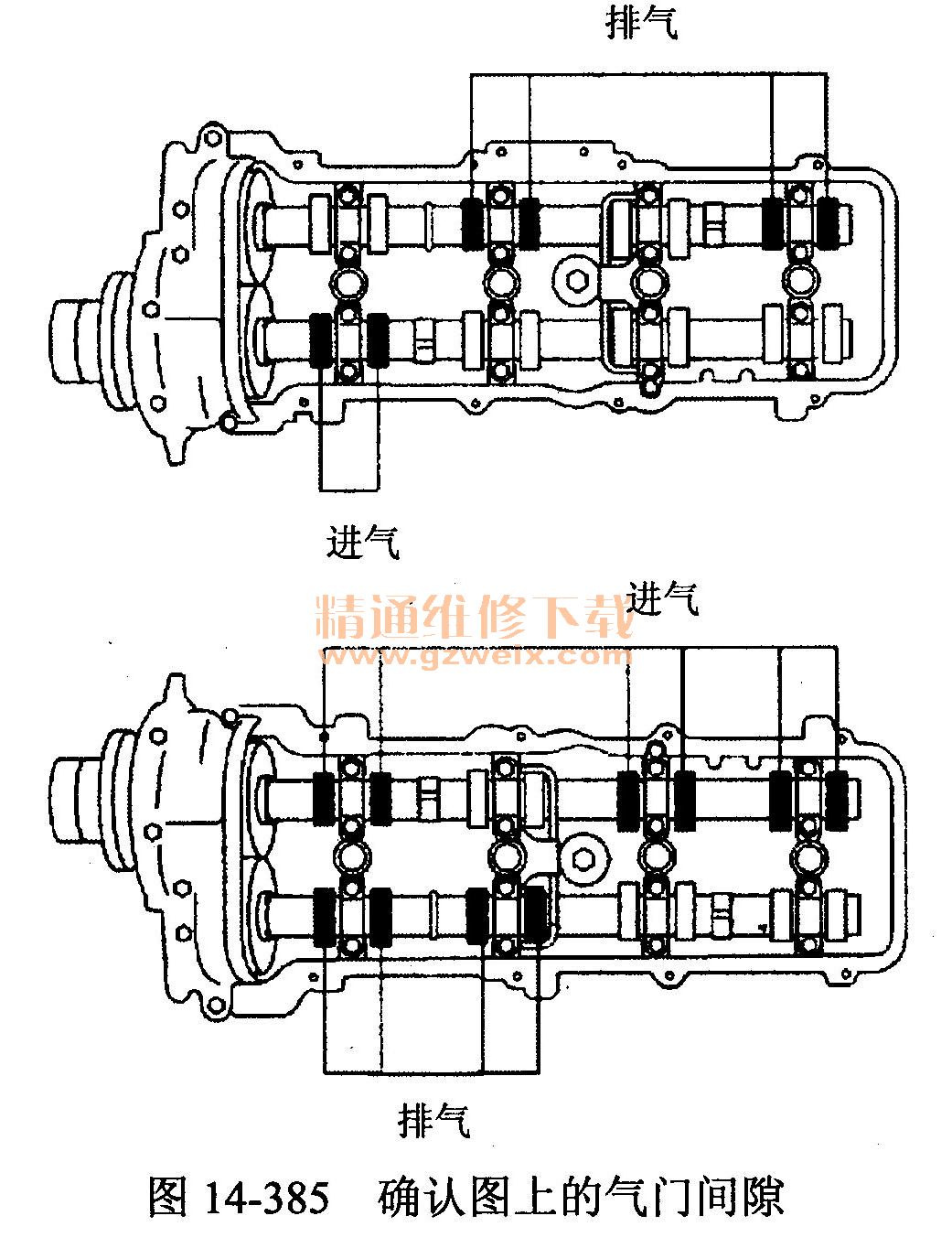

   (2)确认图14-385所示的气门间隙。

    标准值:
进气0.20±0.05 mm(低温时)
排气0.30±0.05 mm(低温时)

    35.调整气门间隙。步骤是:
    (1)拆下曲轴减震器。
    (2)拆下1号链条盖。
    (3)拆下1号曲轴转角传感器板。
    (4)拆下链条。
    (5)拆下凸轮轴链条轮。
    (6)拆下左凸轮轴链条轮。
    (7)拆下凸轮轴。
    (8)拆下凸轮轴壳塞。
    (9)拆下3号凸轮轴。
    (10)拆下凸轮轴壳塞。
    (11)拆下气门顶杆。
    (12)用千分尺测量拆下的调整垫片厚度。
    (13)选择调整垫片。

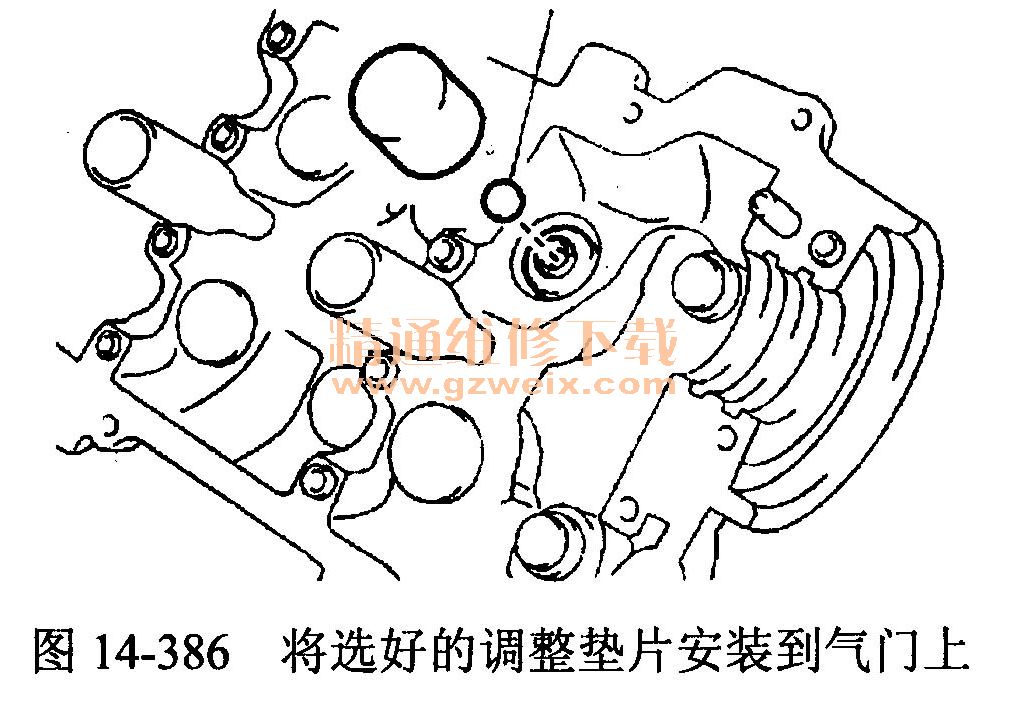

    (14)将选好的调整垫片安装到气门上,如图14-386所示。

    (15)安装气门顶杆。
    (16)安装凸轮轴。
    (17)安装3号凸轮轴。
    (18)安装凸轮轴链条轮。
    (19)安装左凸轮轴链条轮。
    (20)安装链条。
    (21)安装1号曲轴转角传感器板。
    (22)安装1号链条盖。
    (23)安装1号链条盖。
    (24)安装曲轴减震器。

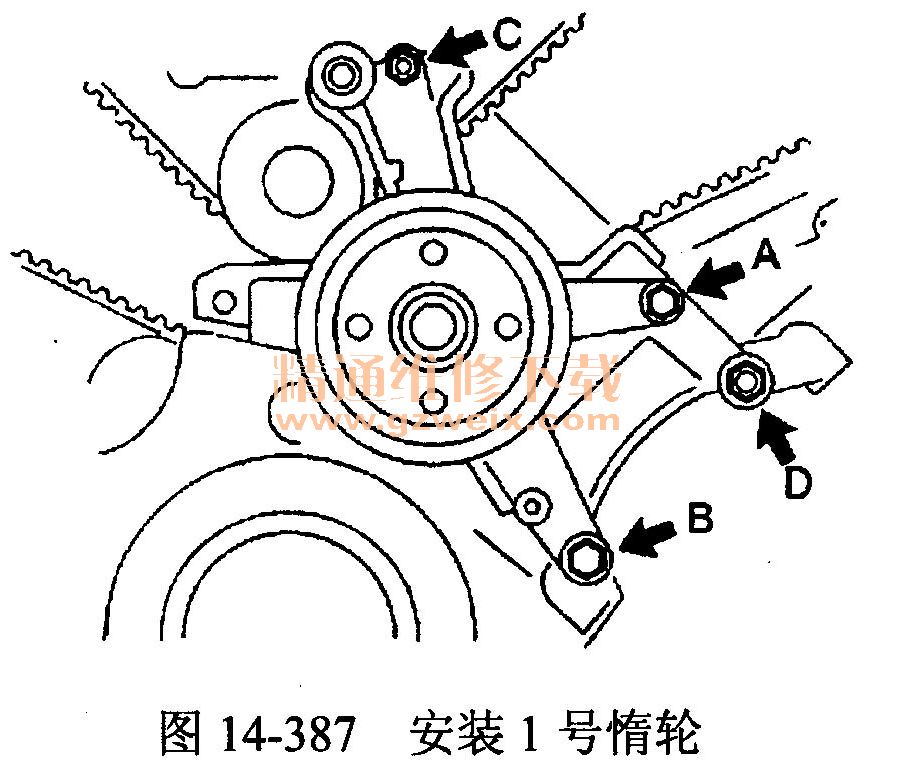

    36.安装1号惰轮,如图14-387所示。

    37.安装V形皮带张紧器总成。
    38.安装2号链条盖。
    39.安装2号惰轮。
    40.安装汽缸盖罩。如图14-388所示,沿位于半圆中间的凹槽,在半圆的一周涂抹密封填料。

    41.安装加油口盖。
    42.安装火花塞。
