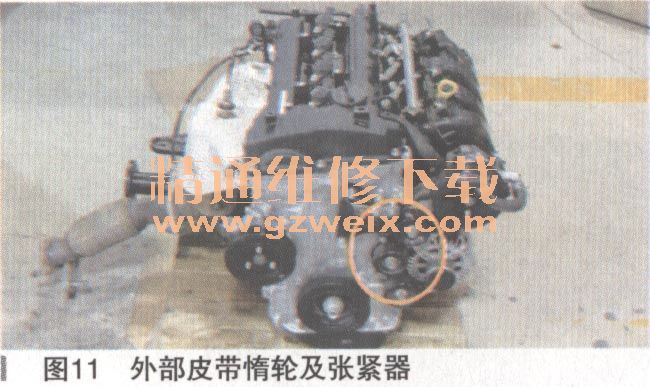

16．拆卸外部皮带惰轮和张紧器，如图10、图11所示。


    17．使用22mm的套筒扳手转动曲轴皮带轮使曲轴皮带轮上的缺口标记与正时链条盖上的T标记对齐（如图12所示），检查两凸轮轴链轮的正时标记是否平齐，如果不是，需再次旋转曲轴360°使两个凸轮轴链轮上的正时标记水平对齐（如图13所示）。

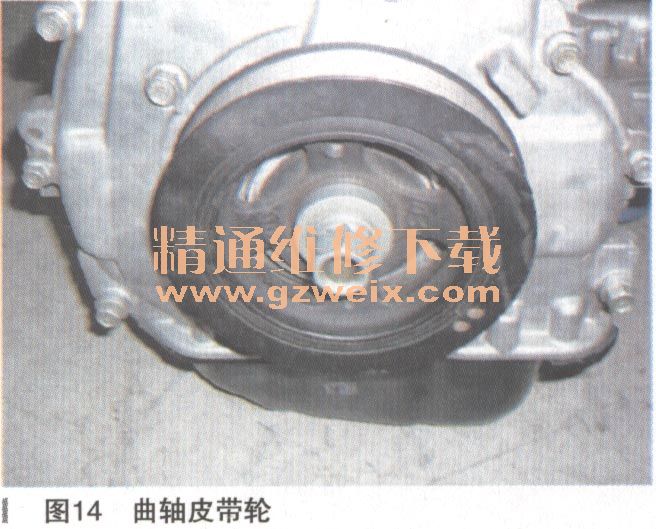

    18．拆卸水泵皮带轮、曲轴皮带轮、发动机支架和正时链条盖的所有固定螺栓，如图14～图17所示。




    19．轻轻撬动汽缸盖和汽缸体之间的部分拆卸正时链条盖。

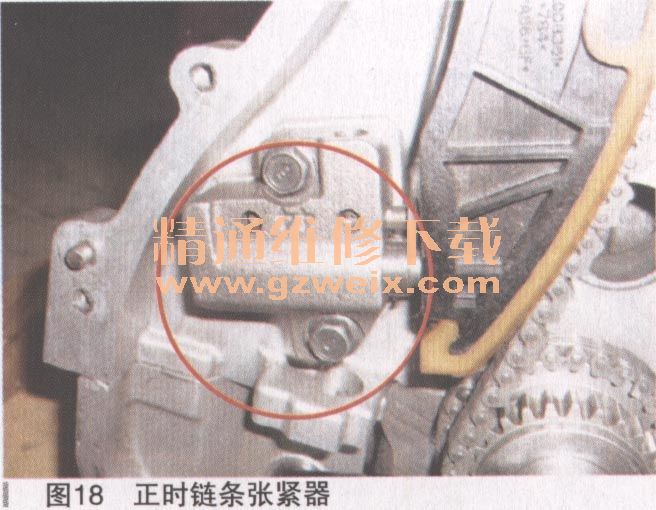

    20．拆卸正时链条张紧器，如图18所示。

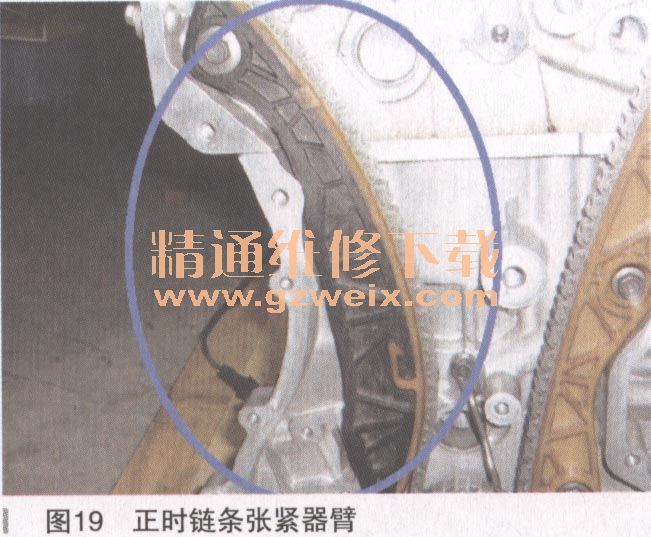

    21．拆卸正时链条张紧臂，如图19所示。
