韩国车系2.4L发动机正时校对方法

来源：本站整理作者：佚名 2013-08-22 13:07:17

    5．安装机油泵链条导轨。
    6．安装机油泵链条张紧臂。

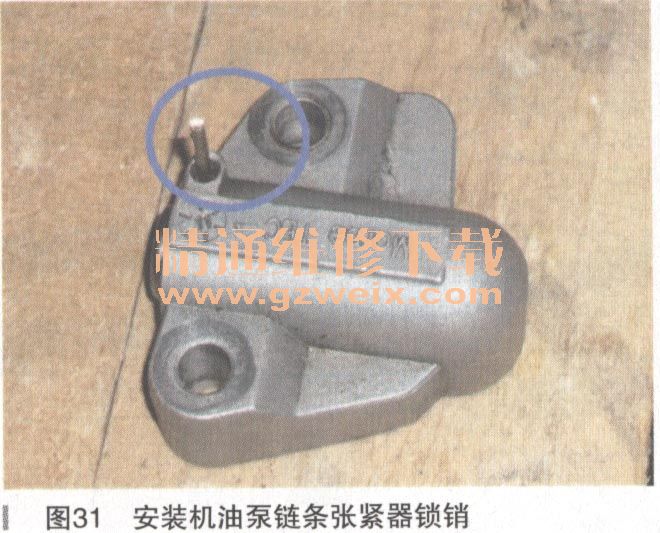

    7．将机油泵链条张紧器压缩到最低位置并向锁孔中插入锁销，如图30所示。

8．安装机油泵链条张紧器，如图31所示。

9．安装曲车由链轮Aa
10．安装正时链条导轨，如图32所示。

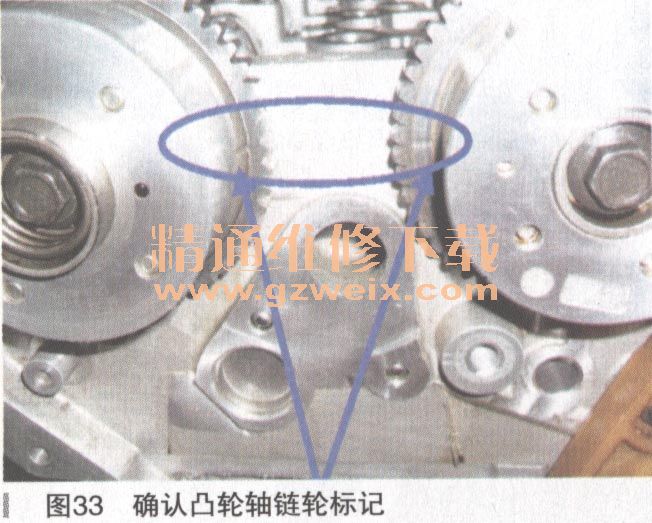

11．确认进排气凸轮轴链轮上的“－”标记水平对齐（如图33所示），安装正时链条（如图34所示）并使正时链条上的颜色标记与曲轴链轮A和进排气凸轮轴链轮上的标记匹配安装（如图35～图37所示）。为了保证无松弛，安装正时链条，需按照如下的安装顺序安装。曲轴正时链轮A→正时链条导轨→进气凸轮轴链轮→排气凸轮轴链轮。
