22．拆卸正时链条。

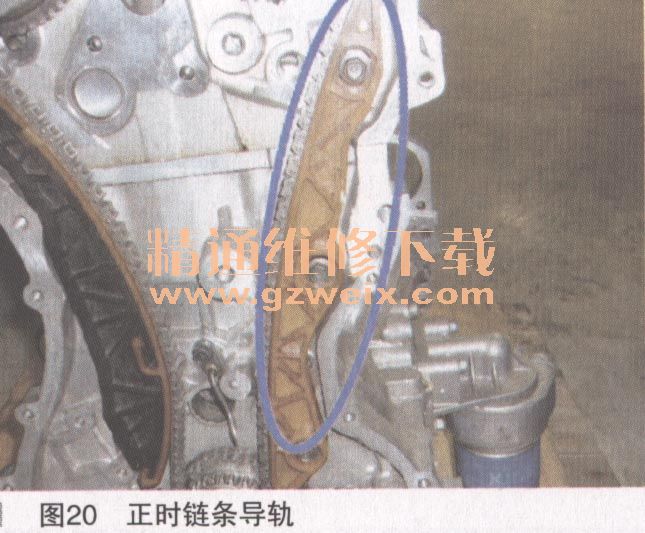

23．拆卸正时链条导轨，如图20所示。

23．拆卸正时链条导轨，如图20所示。

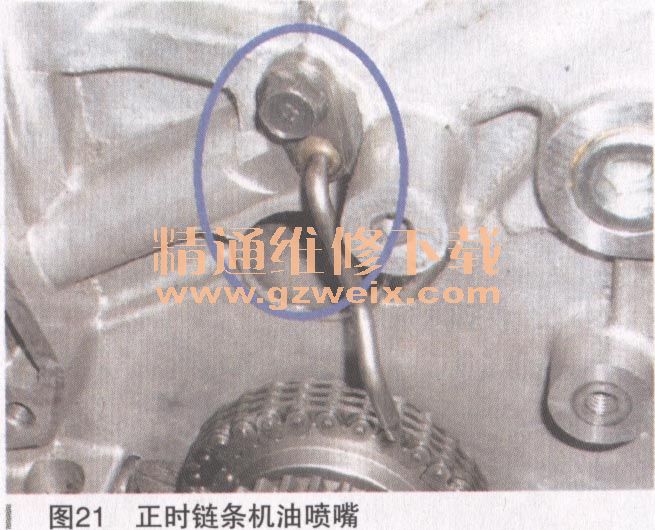

    24．拆卸正时链条机油喷嘴，如图21所示。

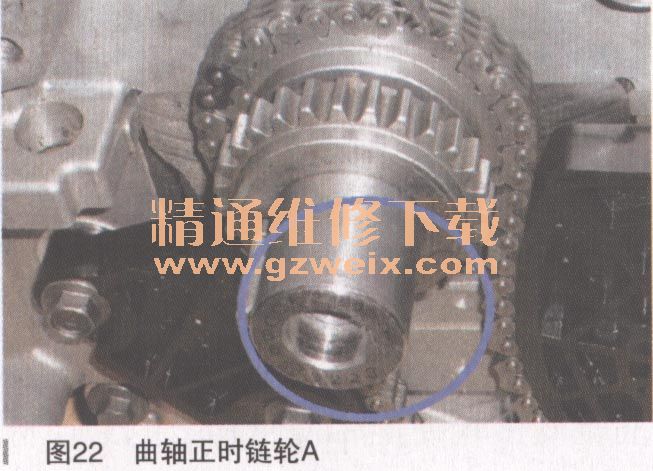

    25．拆卸曲轴链轮A，如图22所示。

    26．拆卸机油泵链条张紧器。
    27．拆卸机油泵链条张紧臂。
    28．拆卸机油泵链条导轨。
    29．拆卸机油泵及平衡轴总成并拆下机油泵链条，如图23、图24所示。



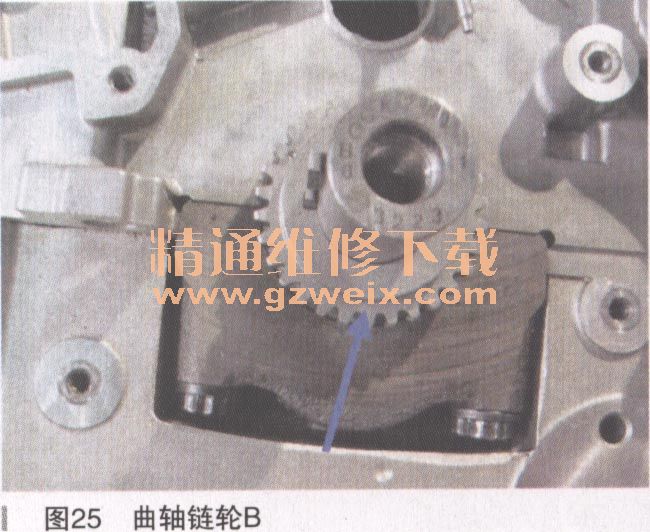

   30．拆卸曲轴链轮B，如图25所示。

    安装步骤：

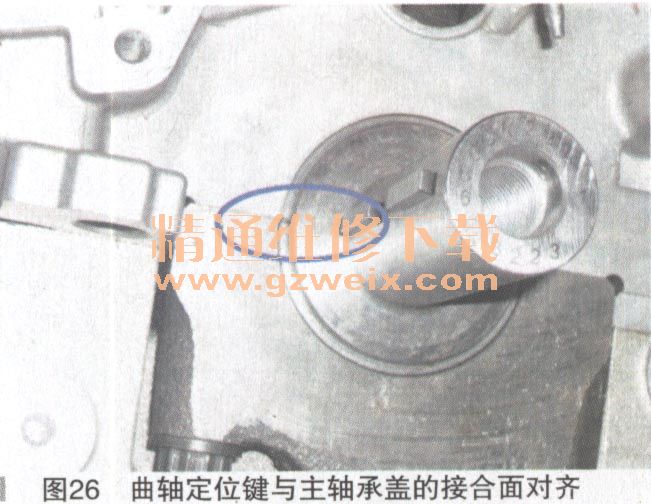

    1．将曲轴的定位键与曲轴主轴承盖的接合面对齐，使其1号汽缸位于压缩行程的上止点，如图26所示。

    2．安装曲轴链轮B和正时链条机油喷嘴。
    3．将机油泵及平衡轴总成的正时标记对准，这个总成上面有两个标记，一个是机油泵链轮的标记，另一个是平衡轴的标记，如图27所示。

    4．安装机油泵及平衡轴总成和机油泵链条，并将机油泵链条上的颜色标记与机油泵链轮和曲轴链轮B的标记匹配安装，如图28、图29所示。
