本田讴歌(ACURA MDX)J35A5发动机正时校对方法
来源:本站整理  作者:佚名  2013-10-15 16:12:26

    2.正时带安装
    1)把正时带轮、正时带导板以及正时带上盖和下盖擦拭干净。
    2)如图83所示,将正时带驱动轮轮齿上的TDC(上止点)标记A与机油泵上的指针B对齐,使正时带驱动轮设置到上止点位置。

    3)按照图84所示,把凸轮轴带轮上的标记A对准后盖上的指针B,使凸轮轴带轮设置到上止点位置。

    4)用新的惰轮螺栓把惰轮安装好(先不要把螺栓拧紧),使惰轮能够移动但不会脱落。
    5)按照图85所示,从驱动轮开始,沿逆时针方向安装正时带。

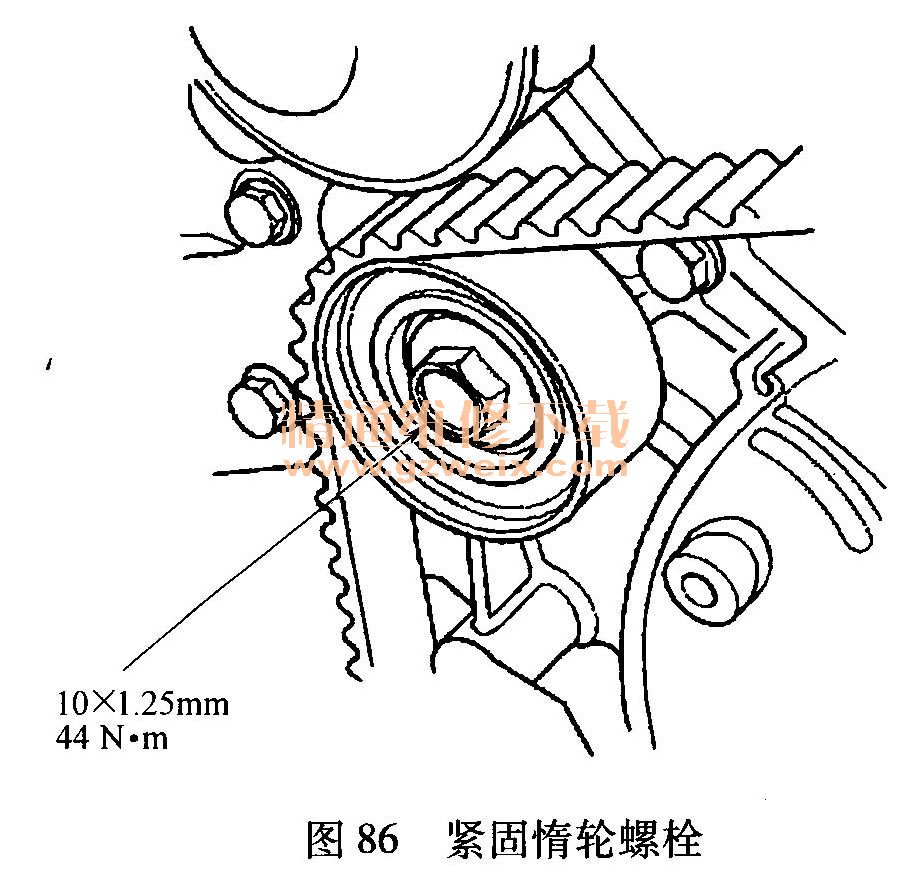

    6)如图86所示,换用新的惰轮螺栓,并把惰轮螺栓紧固至44N·m。

    7)从后盖上把固定正时带调节器的螺栓取下。

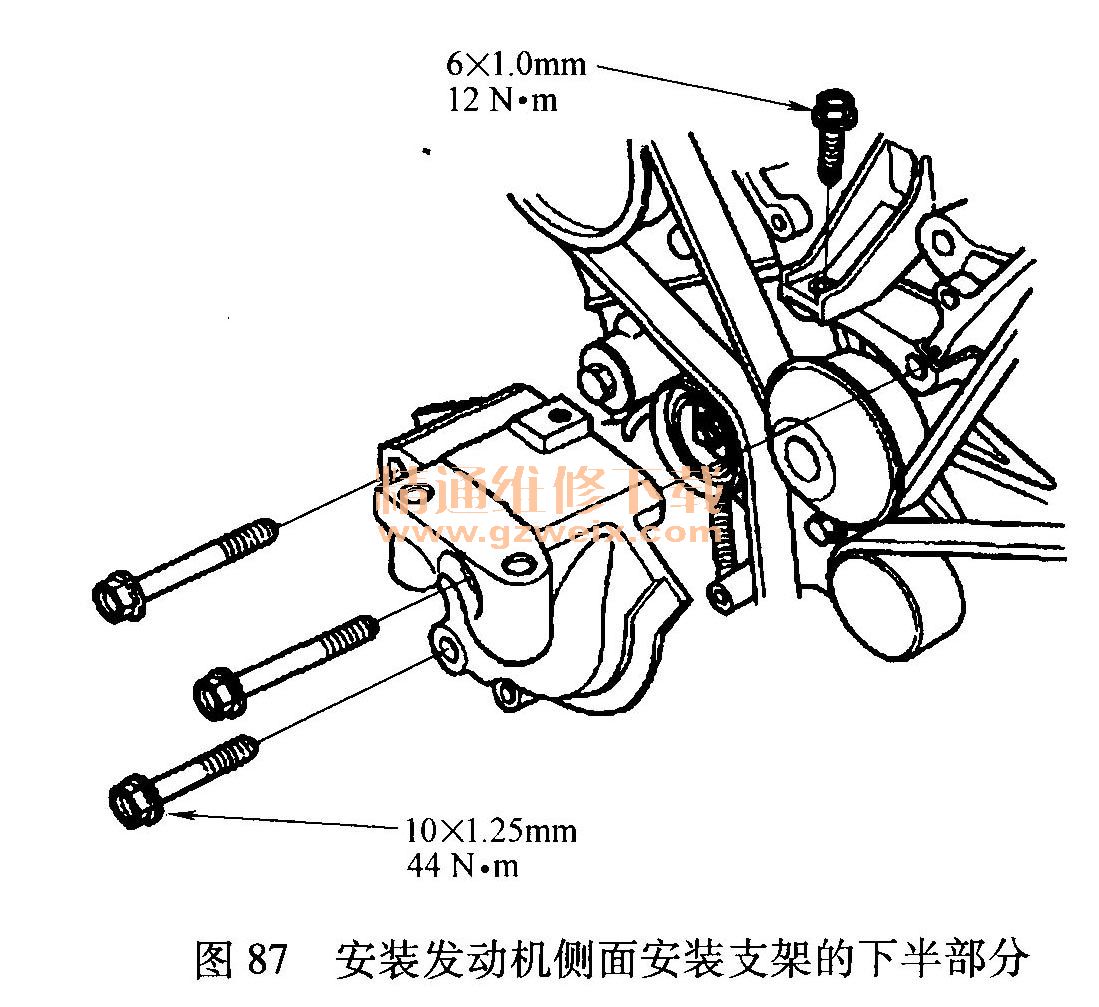

    8)如图87所示,安装发动机侧面安装支架的下半部分。

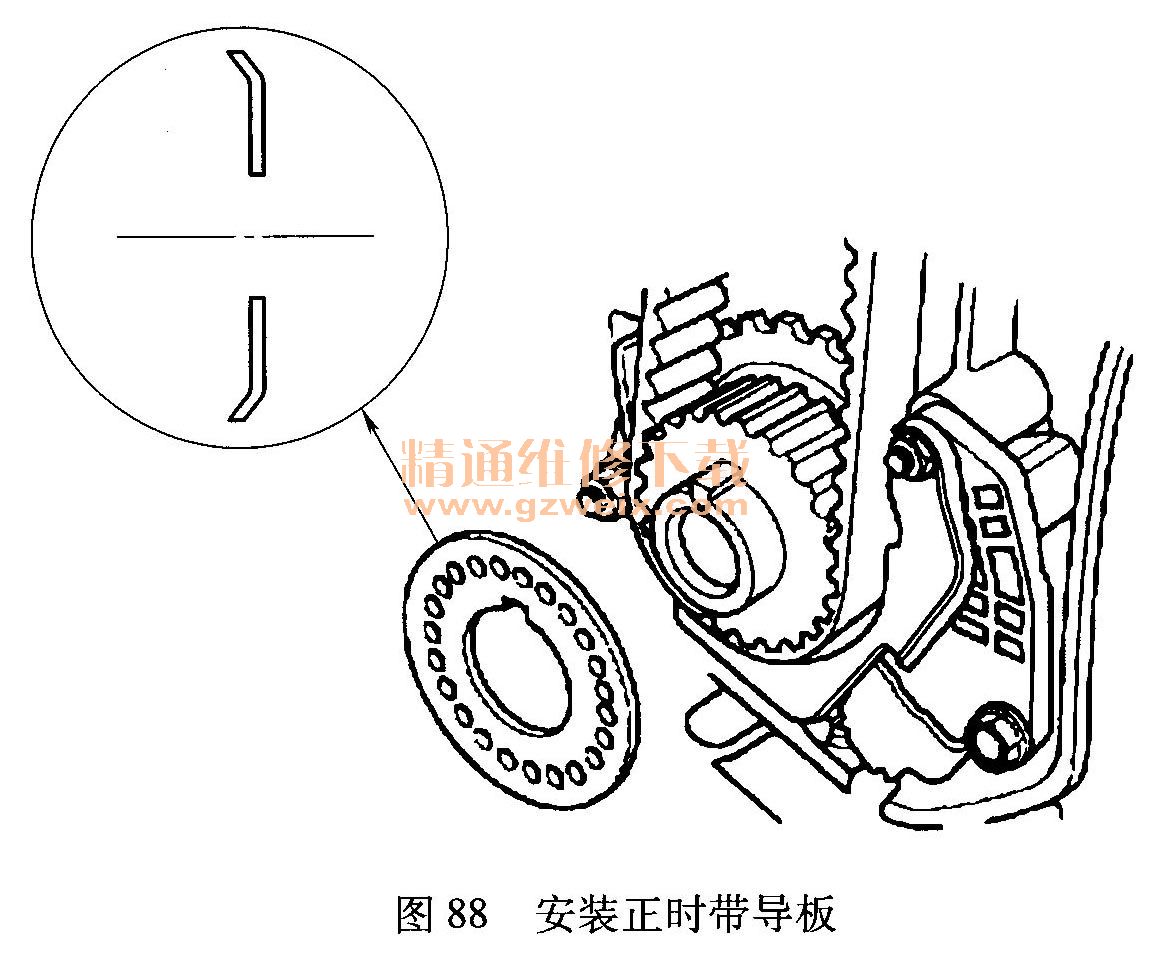

9)如图88所示,安装正时带导板。

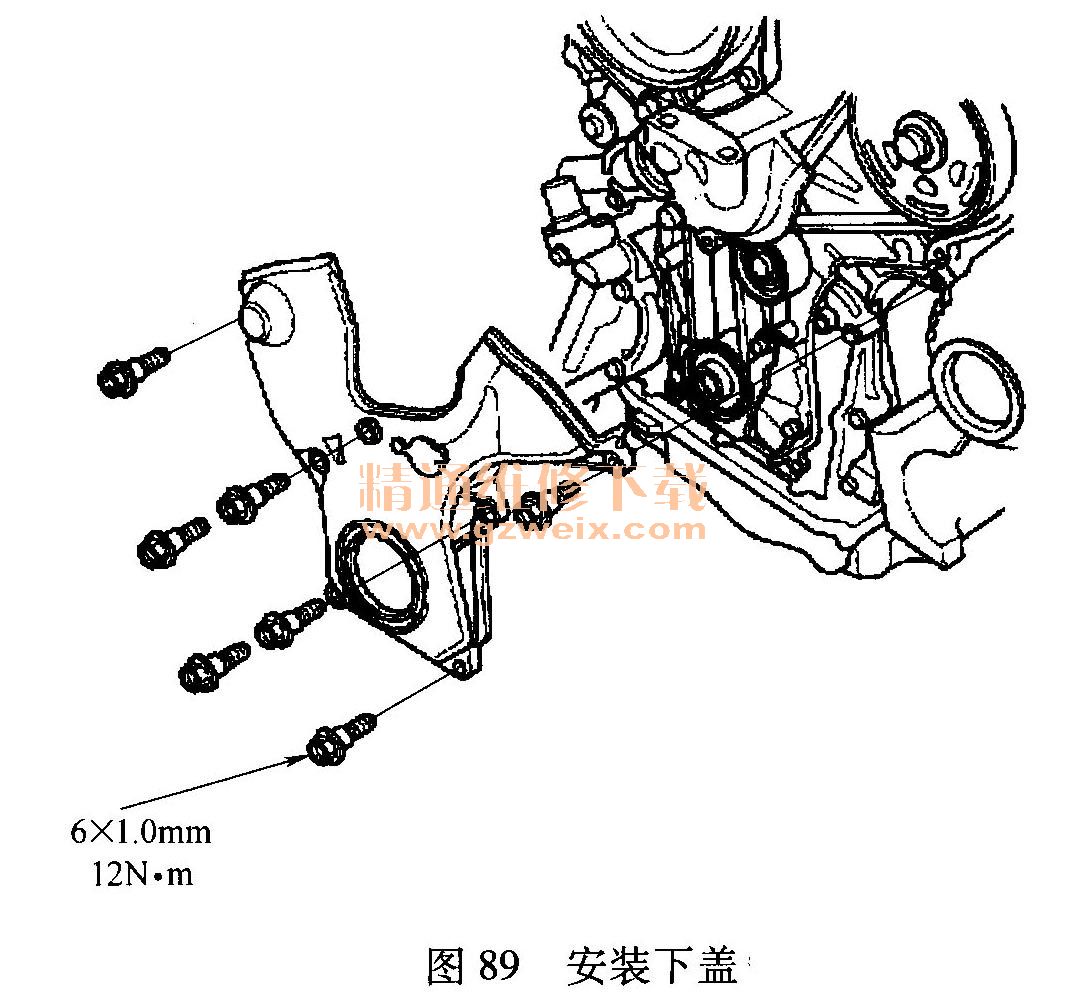

10)如图89所示,安装下盖。

11)安装曲轴带轮。

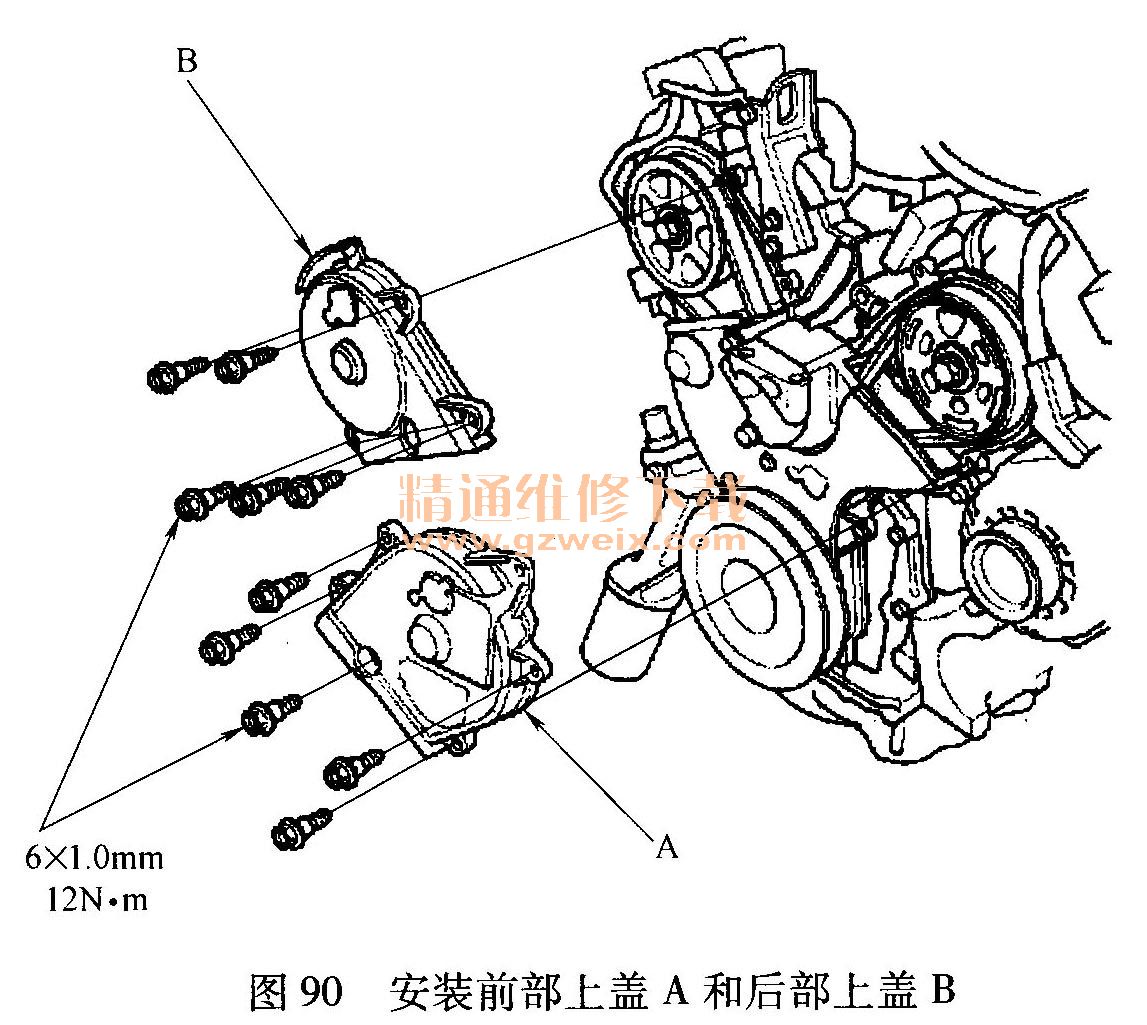

12)按照图90所示,安装前部上盖A和后部上盖B。

13)顺时针转动曲轴带轮5~6圈,使正时带在曲轴带轮上就位。
14)按照图91所示,转动曲轴带轮,使白色的标记A与指针B对齐。

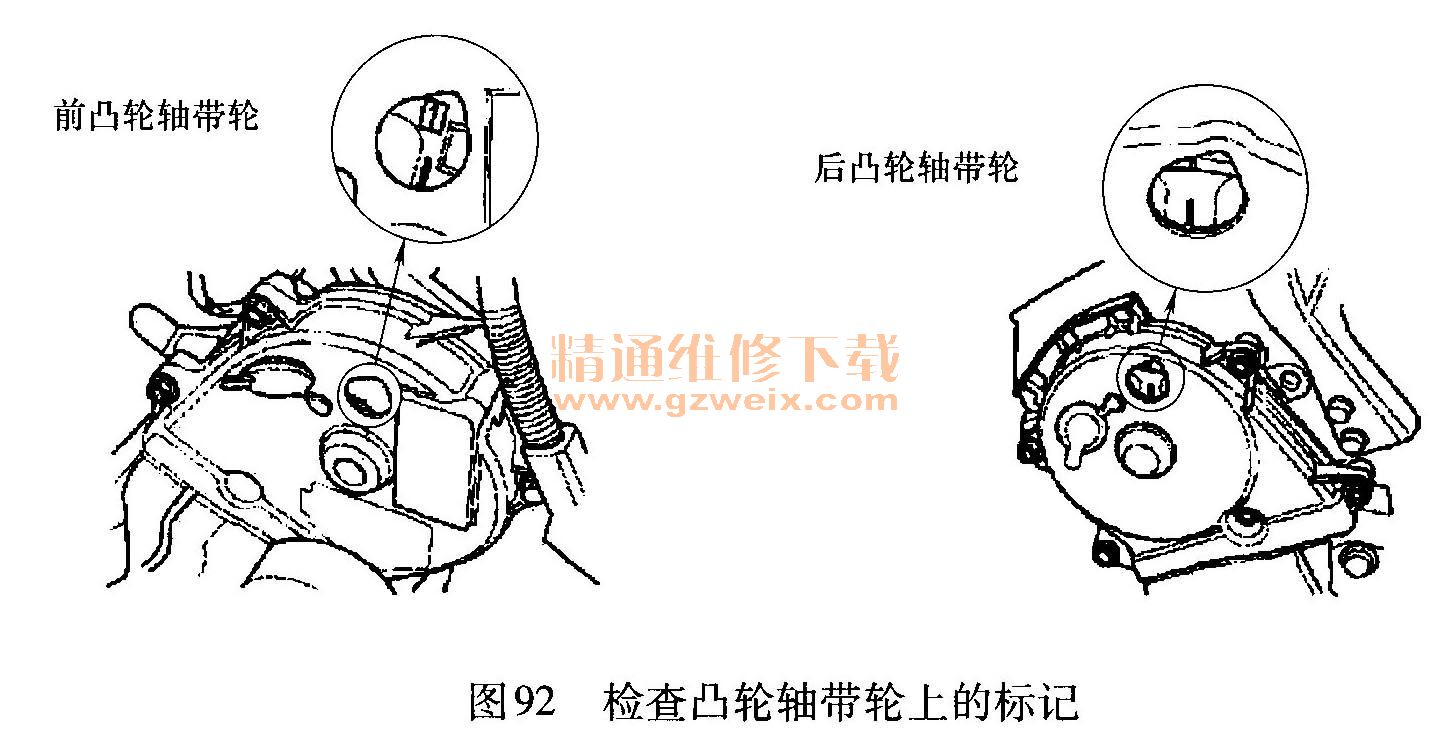

15)如图92所示,检查凸轮轴带轮上的标记,确认标记设置在上止点位置。

16)安装发动机传动带。

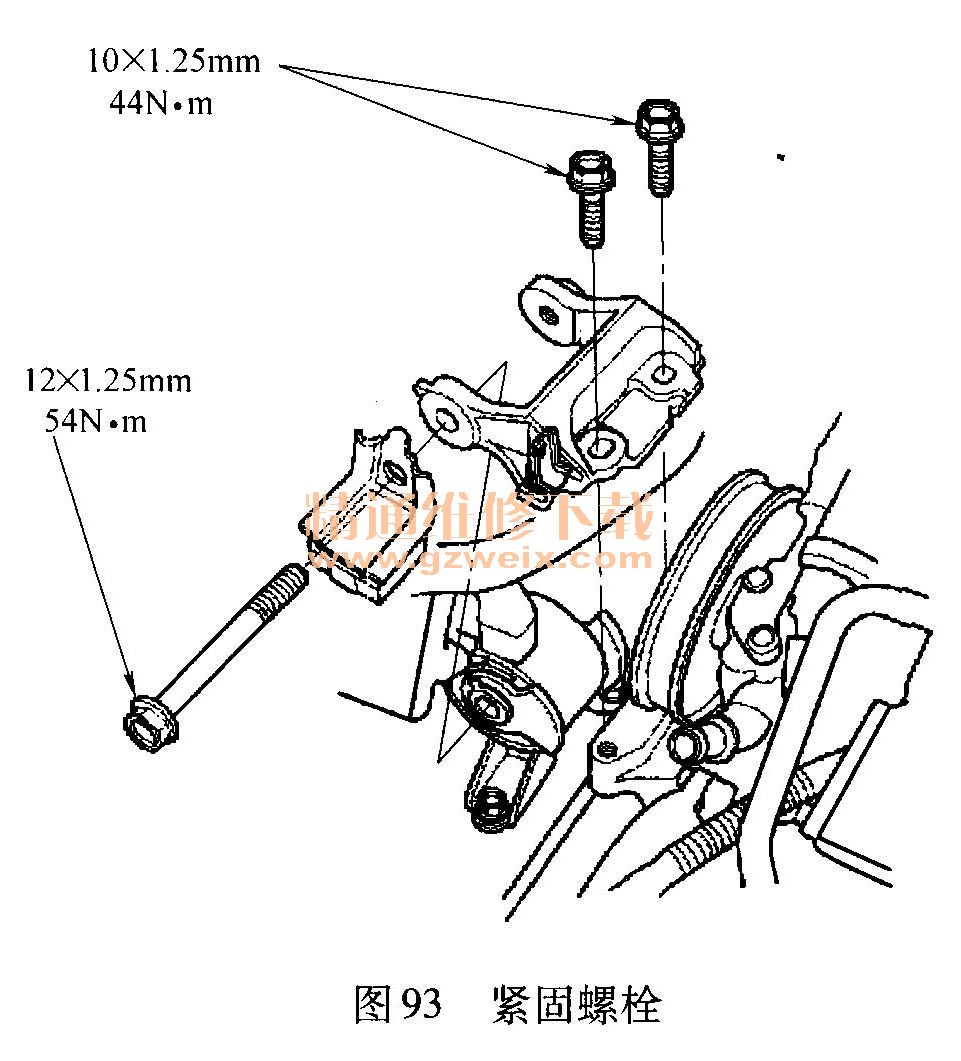

17)安装发动机侧支架A的上半部分,并按照图中的顺序紧固螺栓(图93)。

18)如图94所示,安装挡泥板。

19)安装右前车轮。
20)执行曲轴位置学习程序。
