三、ES 330轿车3.3L（3 MZ- FE）发动机正时带安装

    1）把各个带轮擦拭干净。
     2）确认惰轮转动顺畅，油封完好。
     3）确认水泵带轮转动顺畅。
     4）先暂时将曲轴带轮螺栓和垫圈安装到曲轴上。
    5）如图14所示，逆时针转动曲轴60°。

    6）如图15所示，用专用工具转动凸轮轴带轮，使带轮上的正时标记与3号正时带罩上的标记对齐。

    7）按照图16所示，转动曲轴，使曲轴带轮上的正时标记与机油泵壳体上的标记对齐。

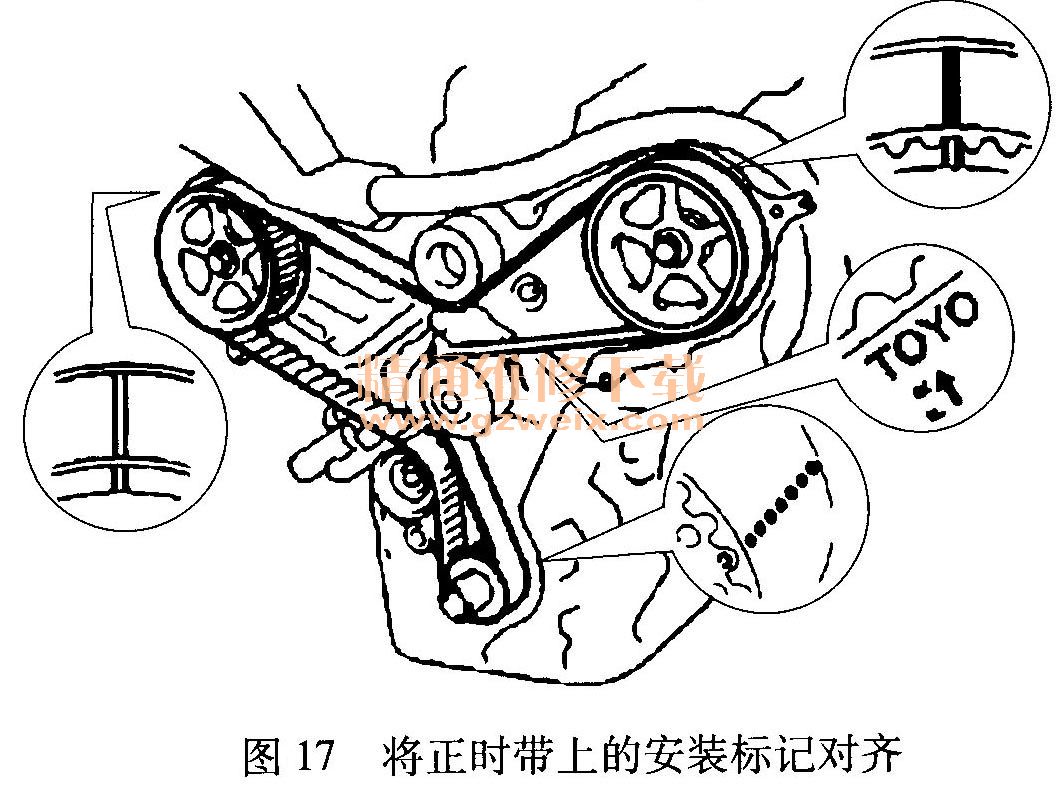

    8）按照图17所示，将正时带上的安装标记对齐。

    9）按照图18所示的安装顺序，安装正时带。

    10）安装正时带张紧器：

    ①将正时带张紧器朝上放置在压床上。
    ②按照图19所示，以小于9. 8kN的力量将张紧器推杆慢慢压下。等到张紧器壳体上的小孔与推杆上的小孔对齐时，插入一根直径为1. 5mm的六角扳手，固定住推杆。

    ③将曲轴转动2周，然后按照图16所示，将曲轴带轮和机油泵壳体上的标记对齐。
    ④参照图15，确认凸轮轴带轮上的正时标记与3号正时带罩上的标记对齐。
    ⑤拆下曲轴带轮螺栓。
    11）按照图20所示，安装正时带导板。

    12）按照图21所示，安装发动机右侧安装支架。

    13）安装2号正时带罩。
    14）安装1号正时带罩。
    15）用专用工具安装曲轴带轮，将曲轴带轮螺栓紧固至220N·m。
    16）安装发电机支架。
    17）安装发动机安装支柱和发动机安装支架。

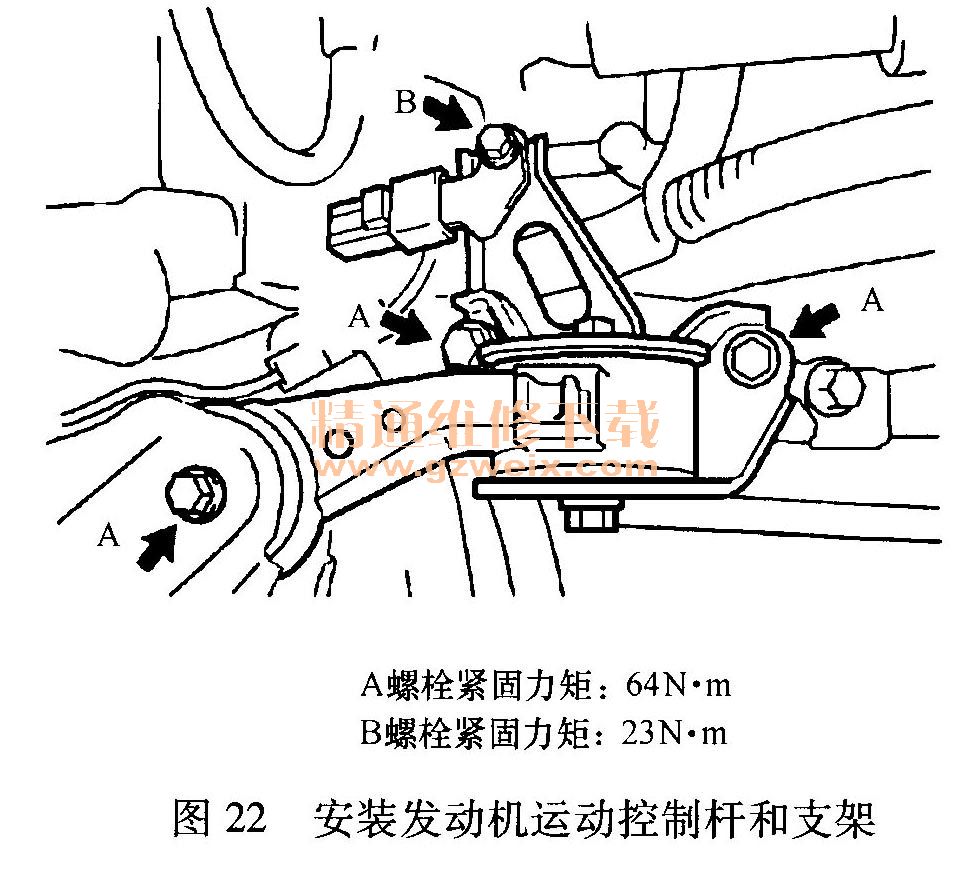

    18）按照图22所示，安装发动机运动控制杆和支架。

    19）安装叶轮泵传动带。
    20）安装连接空调压缩机和曲轴带轮的传动带。
    21）安装右前车轮。
