1.正时带拆卸
正时带部件识别见图24。
1)拆卸发动机上罩盖,排出发动机冷却液。
2)拆卸空气滤清器进气口、发动机舱侧罩盖、2号气缸罩、传动带、散热器总成。
3)拆卸正时带罩和1号正时带惰轮。

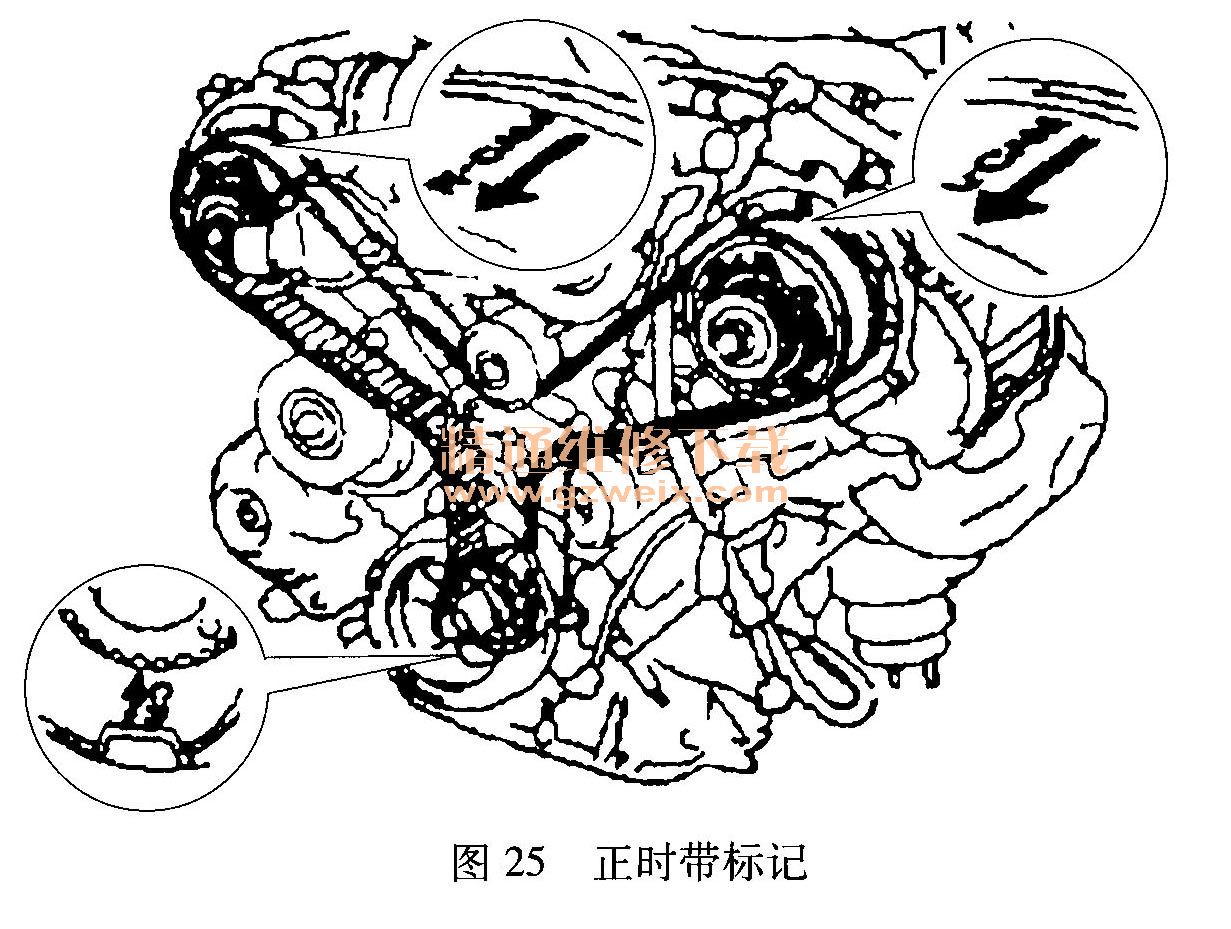

4)如果想重复使用正时带,则检查正时带的安装标记,转动曲轴带轮,正时带上应有3个安装标记(图25)。如果安装标记未出现,则在拆下每个部件前应标出新的安装标记。
5)松开曲轴带轮螺栓。
6)将1缸设置在压缩冲程上止点后5“的位置。
①转动曲轴带轮,并将它的槽口和1号正时带罩的正时标记“O”对齐,如图26所示。
②凸轮轴正时带轮上的正时标记要与正时带后板对准,如图27所示。
③顺时针转动曲轴带轮约50°,使曲轴带轮正时标记与曲轴带轮螺栓中央和2号正时带惰轮成一直线,如图28所示。
④拆卸曲轴带轮螺栓。

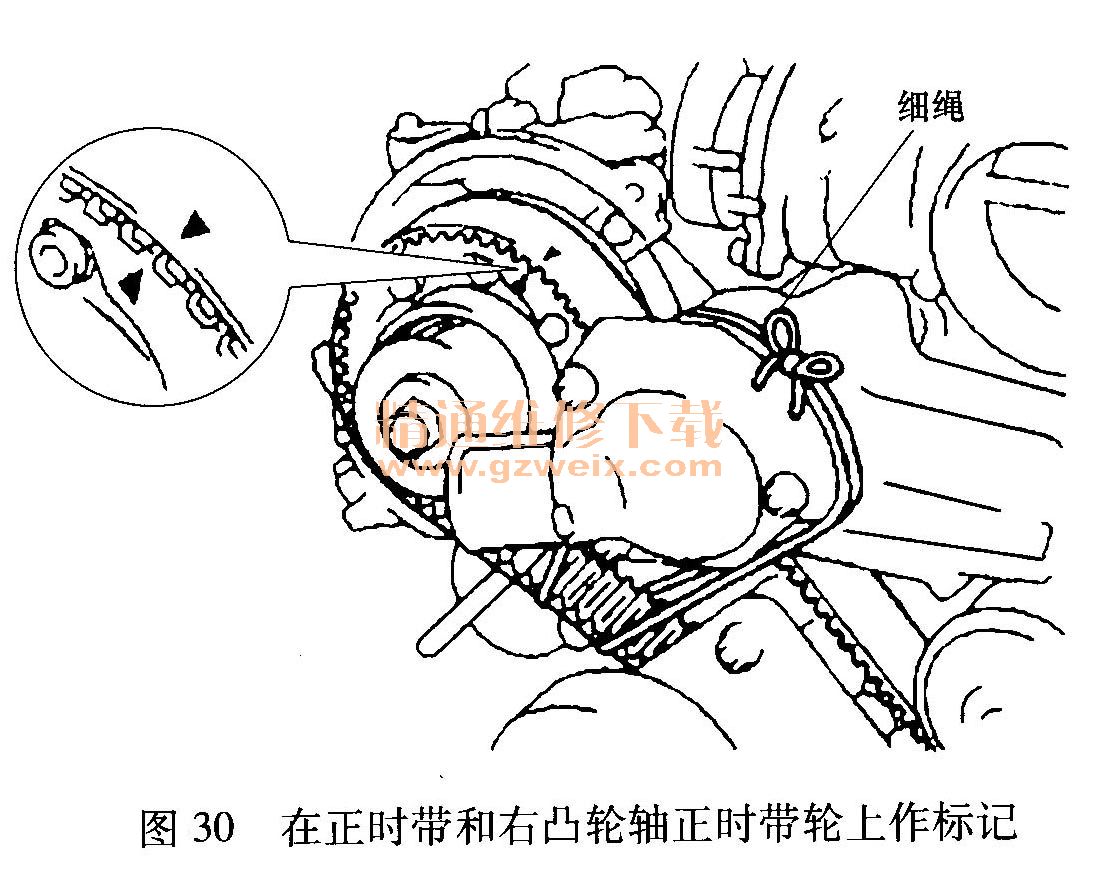

7)拆下正时带张紧器。注意:在重复使用正时带时,如果安装标记未出现,则在拆下正时带前,要在正时带上设定2个新的安装标记,与凸轮轴正时标记相匹配(图29)。当更换正时带张紧器时,要避免正时带轮和正时带啮合,用绳子系住它们其中之一,并在正时带和右凸轮轴正时带轮上作标记(图30)。
8)从凸轮轴正时带轮上拆下正时带。
9)拆下凸轮轴正时带轮、动力转向叶片泵带轮、发电机、曲轴带轮、1号正时带罩盖、正时带。
10)拆下1号正时带惰轮、2号正时带惰轮、正时带导板、正时带滑板、曲轴正时带轮。
