2．正时带安装

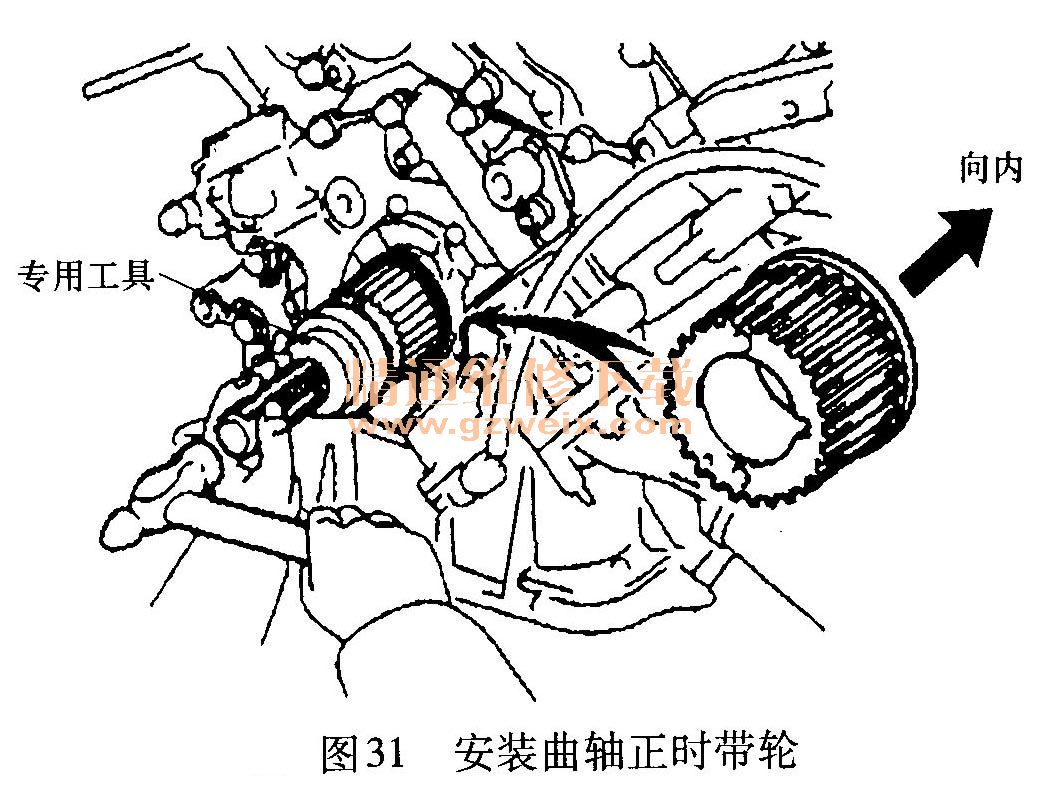

    1）安装曲轴正时带轮。将曲轴正时带轮定位键对准曲轴正时带轮的键槽，使角度传感器朝内，推入曲轴正时带轮（图31）。

    2）安装1号正时带惰轮、2号正时带惰轮，并检查惰轮转动是否平滑。
    3）安装正时带滑板、正时带导板、正时带罩盖、曲轴带轮、传动带张紧器、发电机、动力转向叶片泵带轮。
    4）检查曲轴带轮位置。使曲轴带轮正时标记与曲轴带轮螺栓中央和2号正时带惰轮螺栓成一线（图28）。
    5）安装右凸轮轴正时带轮。将右凸轮轴正时管定位销与右凸轮轴正时带轮定位销槽口对准，并把右凸轮轴正时带轮安装到右凸轮轴正时管上，使“R'，标记朝外（图32）。

    6）将正时带安装到左、右凸轮轴正时带轮上，安装时要对准安装标记。

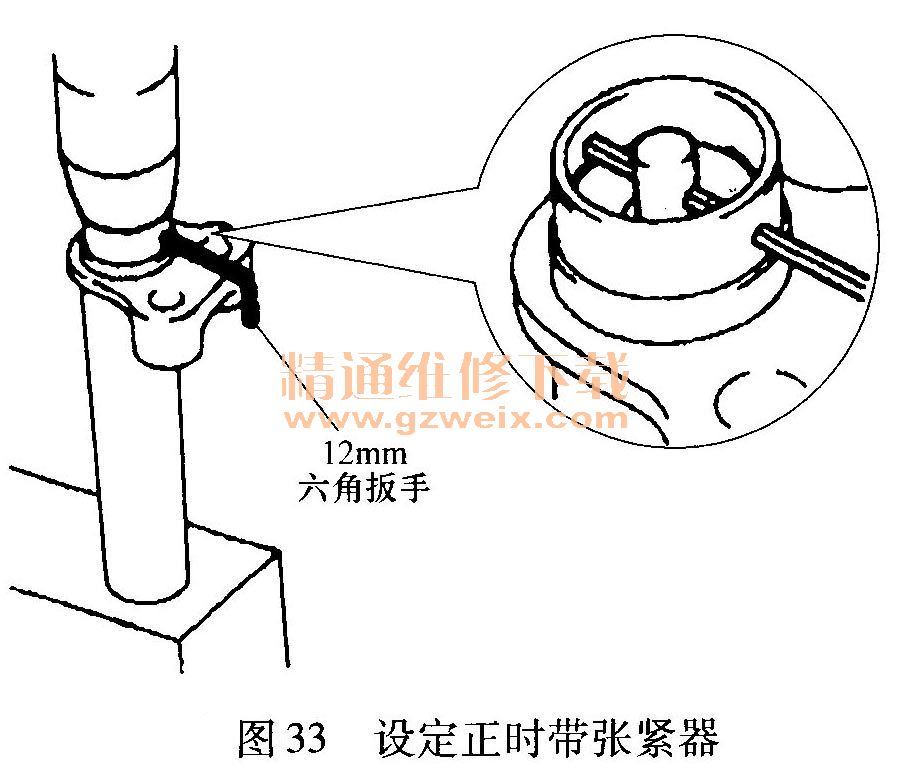

    7）设定正时带张紧器：使用压紧工具，慢慢压进柱塞，并使柱塞和壳体上的孔对准。对准孔插入一个12mm六角扳手，使柱塞保持在压缩位置（图33）。

    8）安装正时带张紧器。
    9）检查气门间隙。
    10）安装1号传动带惰轮、压缩机、正时带盖罩、2号传动带惰轮。
    11）安装散热器风扇总成、传动带、气缸盖罩、发动机舱侧罩盖、空气滤清器进气口。
