马自达(MAZDA)MX-5 2. 0L发动机正时校对方法
来源:本站整理  作者:佚名  2013-11-28 12:51:20

    一、MX-5轿车2. 0L发动机正时链条部件识别

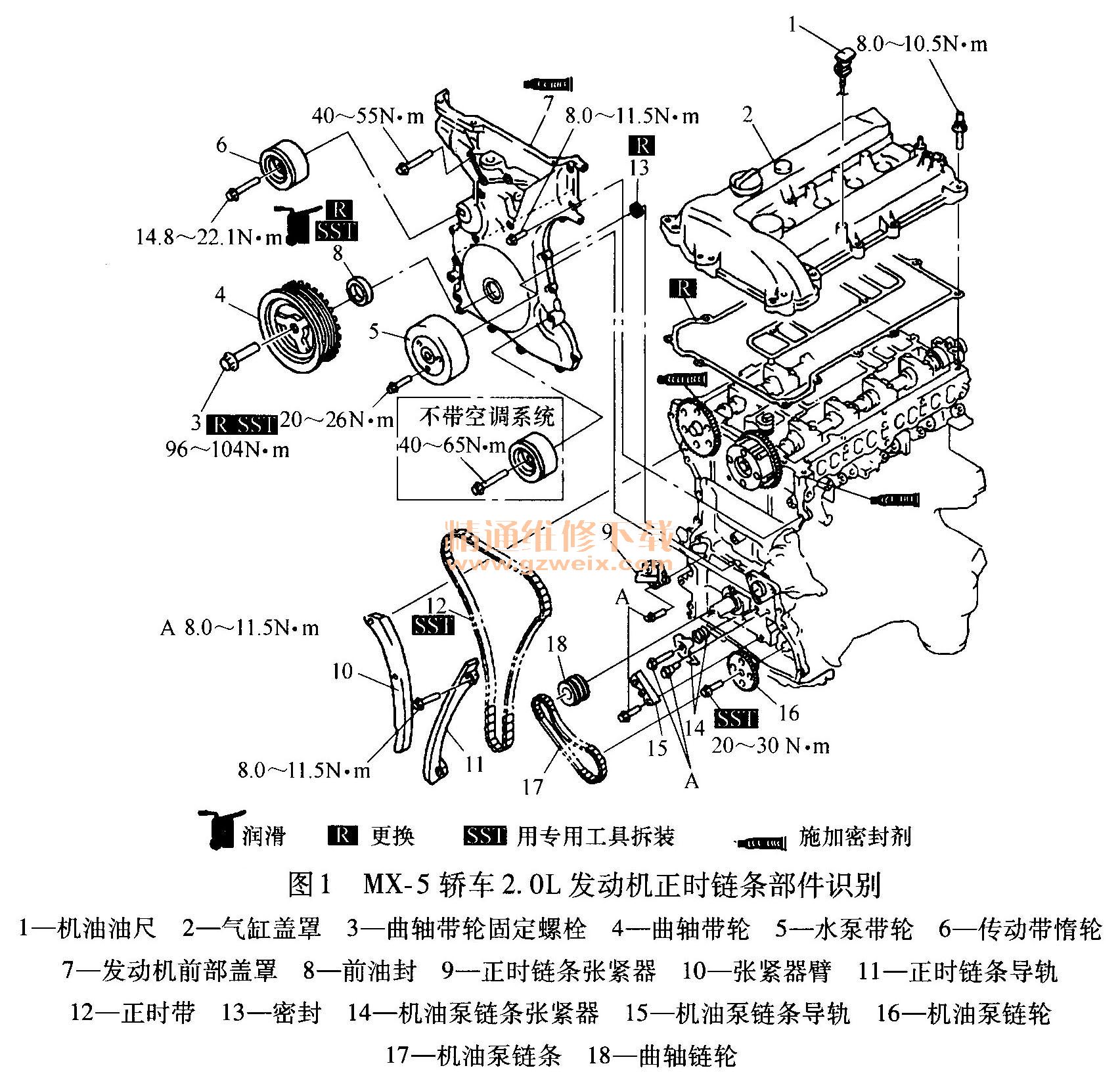

    MX-5轿车2. 0L发动机正时链条部件识别见图1。

    二、MX-5轿车2. 0L发动机正时链条拆卸与安装步骤
    1)拆卸蓄电池蓄电池托架。
    2)拆卸空气滤清器。
    3)断开通风管路。
    4)松开水泵带轮螺栓并拆卸发动机传动带,拆卸传动带时要记好传动带的盘绕路径(图2)。

    5)拆卸前悬架接头。
    6)拆卸凸轮轴位置传感器
    7)断开机油控制阀接头。
    8)拆卸点火线圈。
    9)拆卸发动机底部挡泥板。
    10)拆卸曲轴位置传感器
    11)拆卸动力转向系统机油泵,但不要断开机油泵上的机油管路。
    12)把冷却管路和加热器管路(图3)挪开。

    13)按照图25-1中的部件编号顺序拆卸正时链条的各个部件。
    14)安装时按照与拆卸相反的顺序安装各个部件。
    15)安装完毕后,起动发动机进行路试,确认正时链条系统运行正常。

[1] [2] [3]  下一页
