马自达(MAZDA)MX-5 2. 0L发动机正时校对方法
来源:本站整理  作者:佚名  2013-11-28 12:51:20

    7.前油封安装要点
    1)换用新油封后,在新油封上涂抹发动机机油。
    2)用手把前油封推入发动机前盖内。

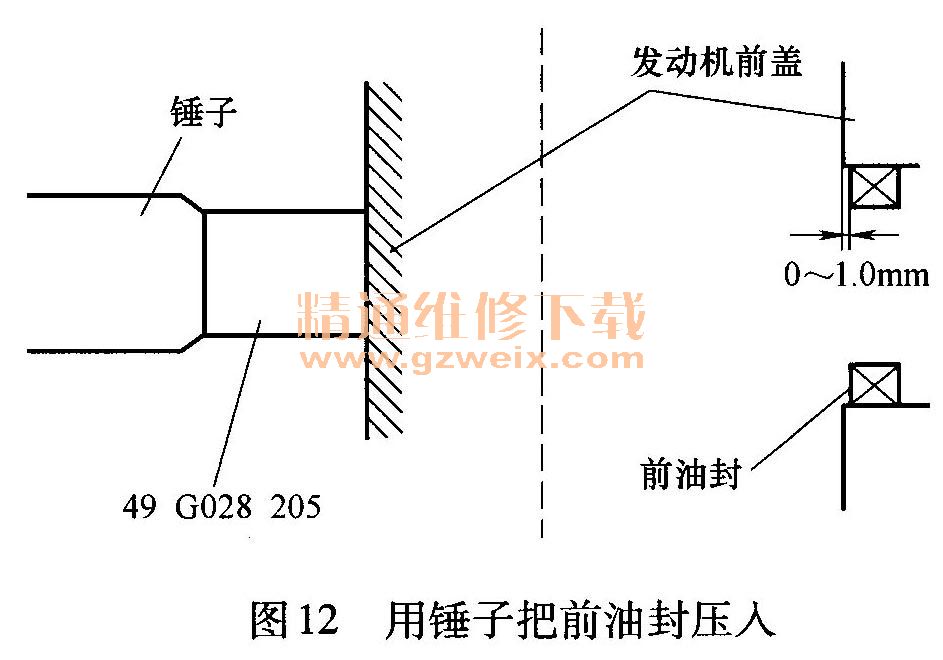

    3)如图12所示,用锤子把前油封压入。

    8.曲轴带轮固定螺栓安装要点

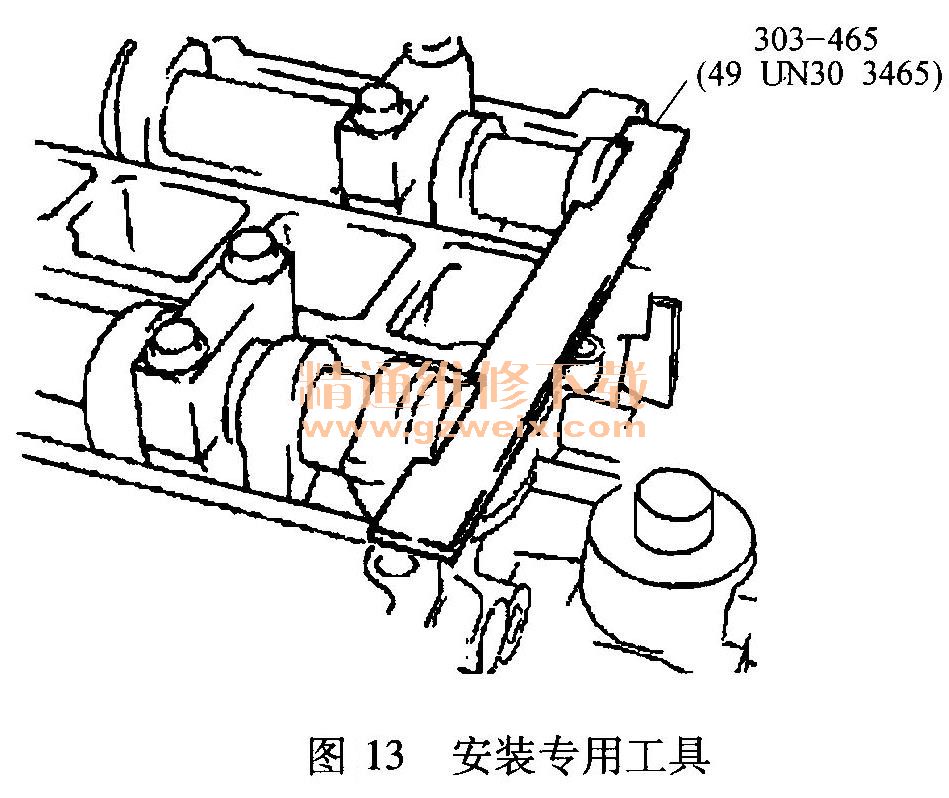

    1)按照图13所示,安装专用工具。

    2)确认1缸处于压缩行程上止点位置。

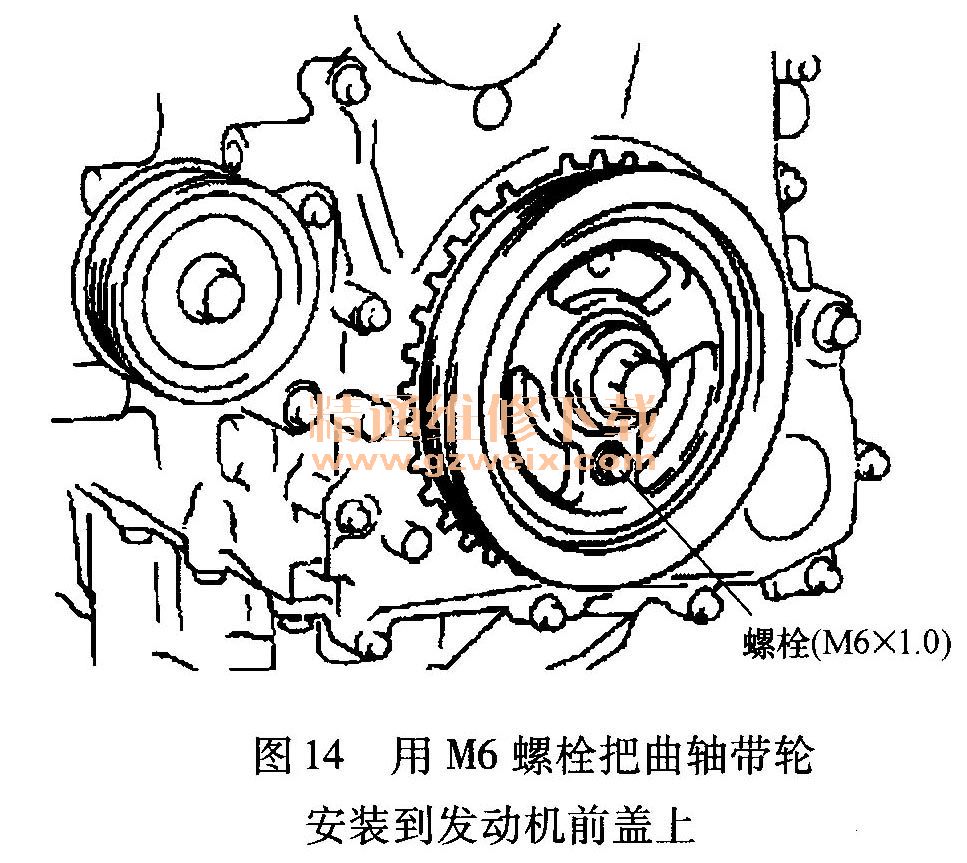

    3)按照图14所示,用M6螺栓把曲轴带轮安装到发动机前盖上。

    4)如图15所示,把专用工具安装到曲轴带轮土,固定住曲轴带轮。

    5)分2次把曲轴带轮固定螺栓紧固,第一次紧固至96~104N·m;第二次再拧87°~93°。
    6)拆卸M6螺栓。
    7)从凸轮轴上拆下专用工具。
    8)从曲轴带轮上拆下专用工具。
    9)顺时针转动曲轴2周,使1缸设置在上止点位置。
    10)安装气缸体底部盲塞,并紧固至18~22N·m。

    9.气缸盖罩安装要点

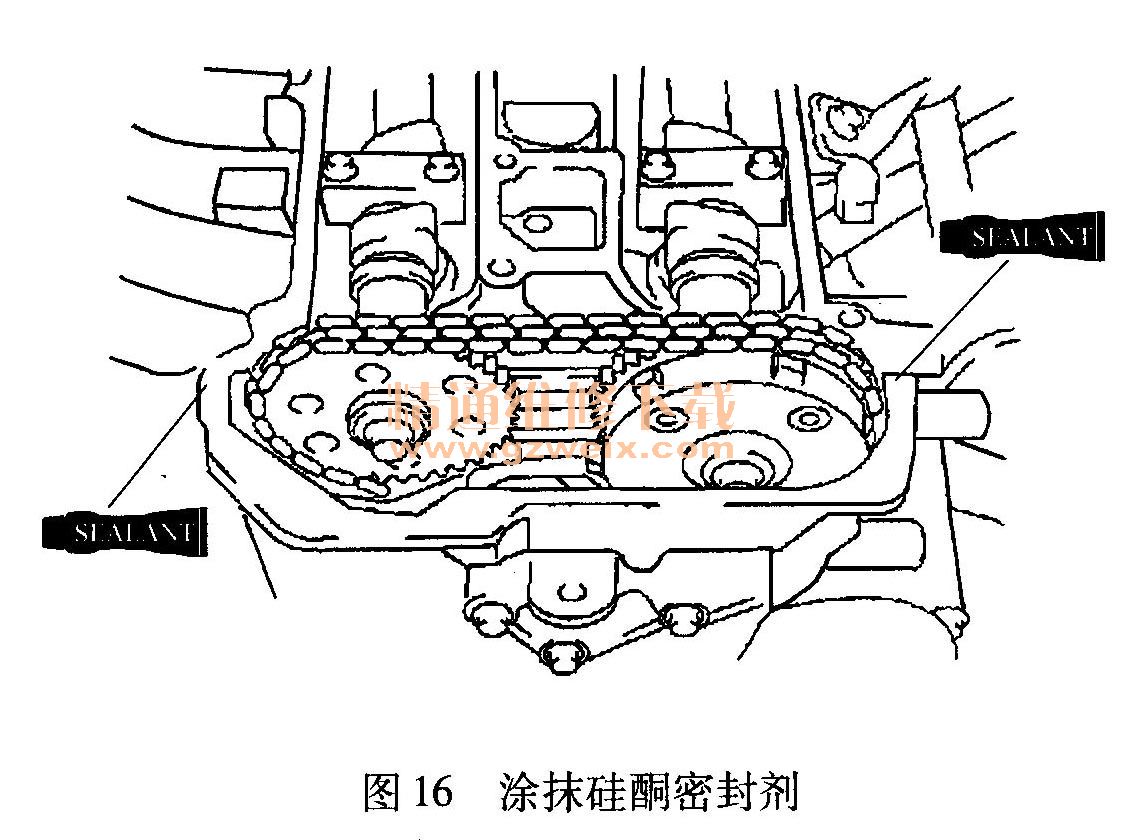

    1)按照图16所示,在配合面上涂抹硅酮密封剂。涂抹厚度约在4~6mm左右,涂抹后10min内要安装气缸盖罩。

    2)换用新衬垫,安装气缸盖罩。

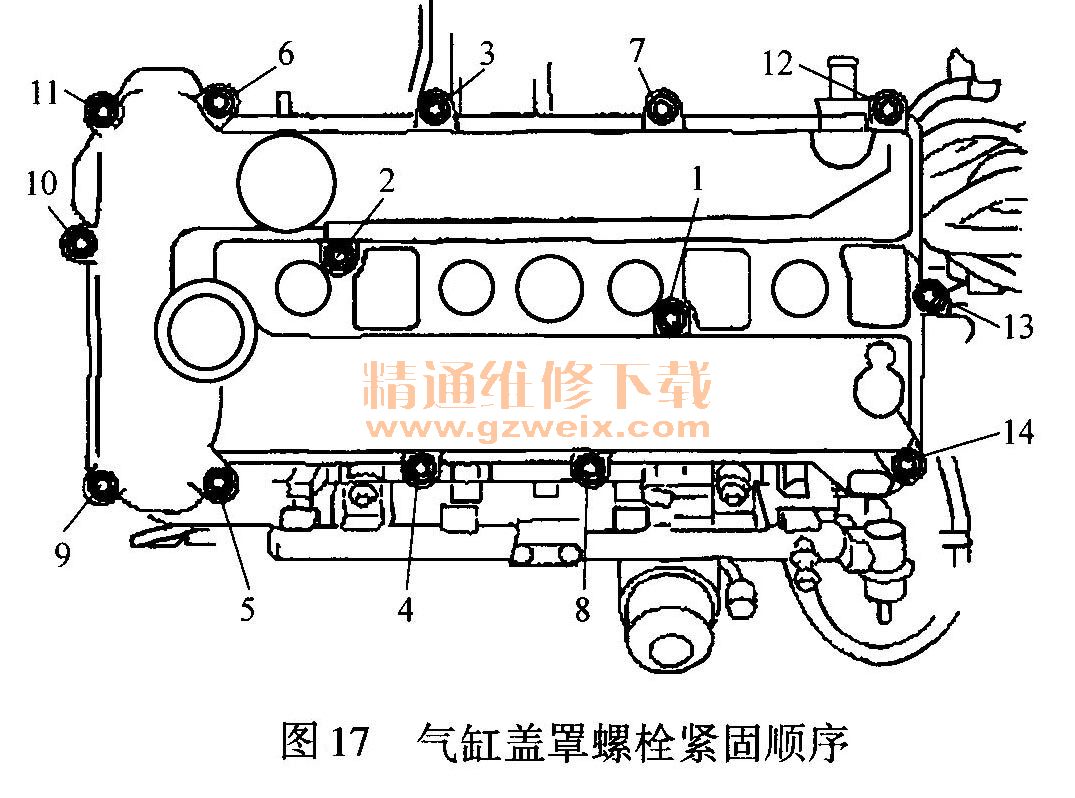

    3)按照图17所示的顺序,紧固气缸盖罩螺栓,紧固力矩为80~105 N·M。
