三、MX-5轿车2. 0L发动机正时链条部件拆装要点
    1．曲轴带轮螺栓拆卸要点

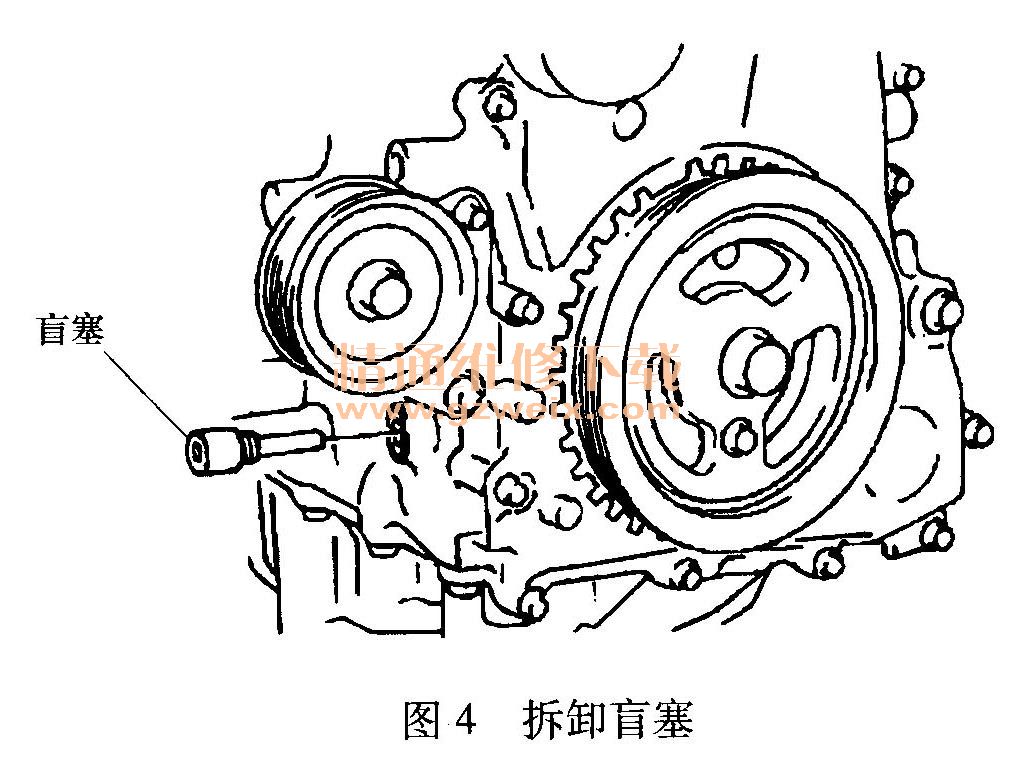

    1）拆卸气缸体底部盲塞，如图4所示。

    2）安装专用工具。
    3）顺时针转动曲轴，直至曲轴到达1缸上止点位置。

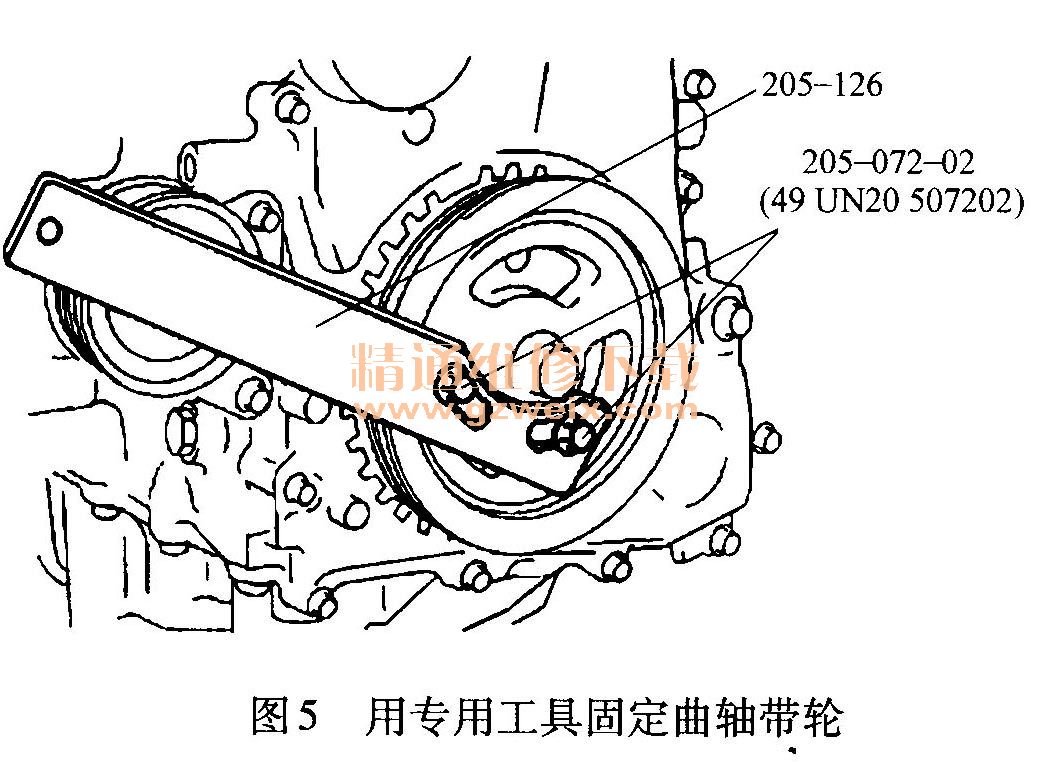

    4）用专用工具固定曲轴带轮，如图5所示。

    5）拆卸曲轴带轮固定螺栓。

    2．前油封拆卸要点

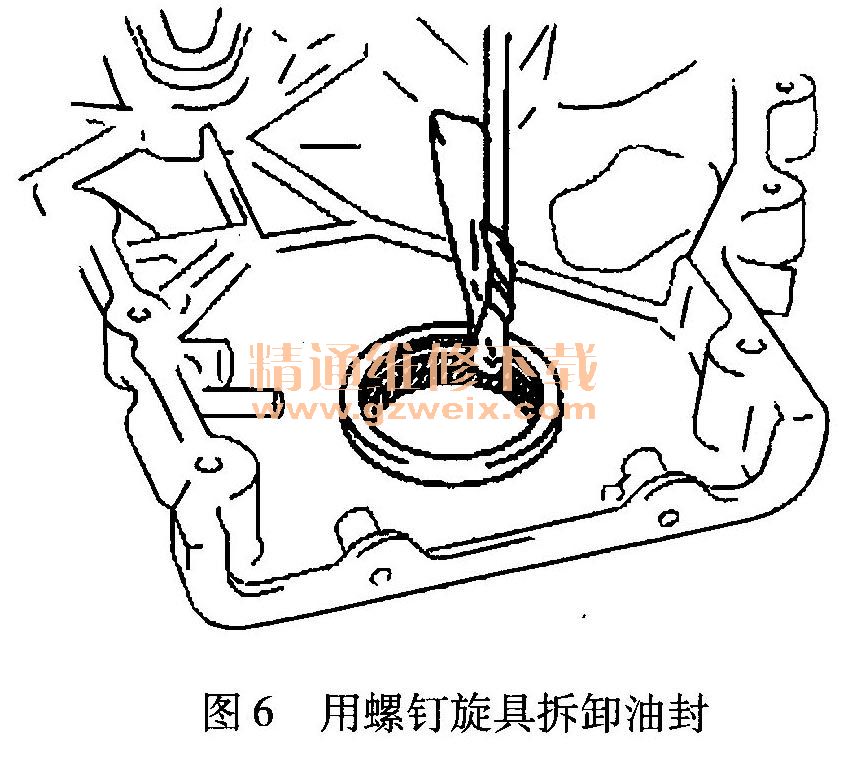

    拆卸前油封时，要按照图6所示，用螺钉旋具拆卸油封。

    3．正时链条张紧器拆卸要点
    1）用细螺钉旋具压住正时链条张紧器的棘爪，解除锁止状态。
    2）慢慢压下正时链条张紧器的活塞。
    3）按照图7所示，用直径约1. 5mm的金属丝固定住正时链条张紧器的活塞。

    4．机油泵链轮拆装要点
    拆装机油泵链轮时，要按照图8所示，使用专用工具进行拆卸或安装。

    5．正时链条安装要点

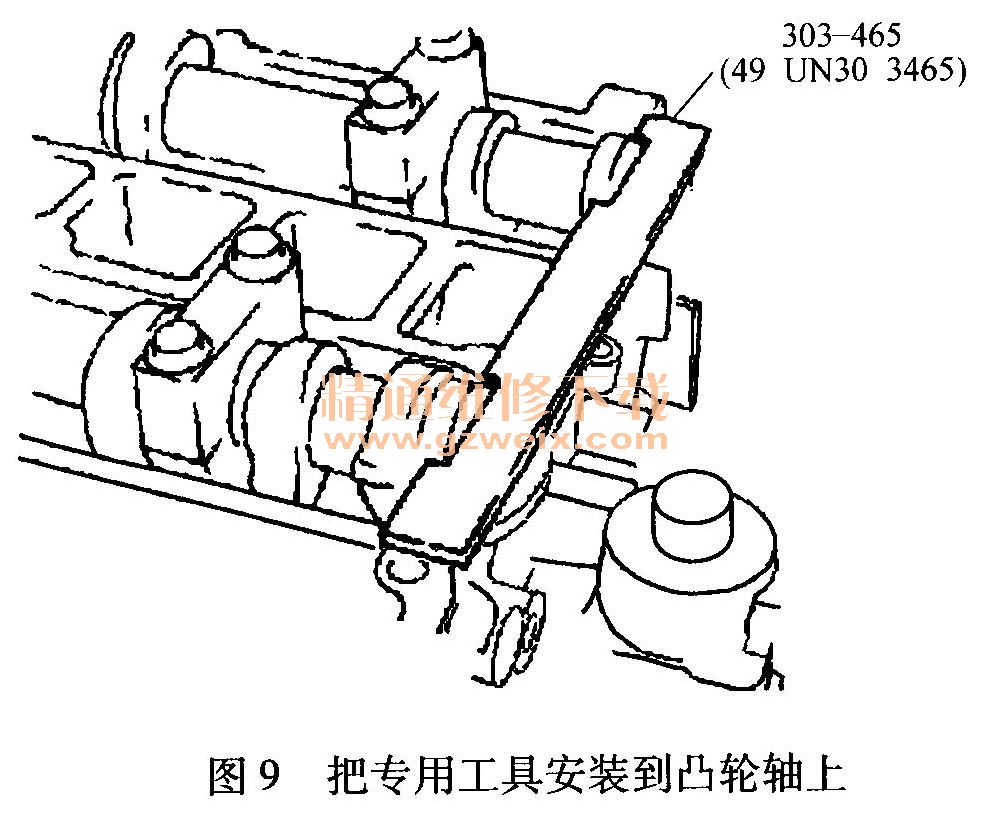

    1）按照图9所示，把专用工具安装到凸轮轴上。

    2）安装正时链条。
    3）从正时链条张紧器上拔出固定正时链条张紧器活塞的金属丝，使张紧器将张力施加到正时链条上。

    6．发动机前盖安装要点
    1）按照图10所示，涂抹硅酮密封剂。

    2）按照图11所示的顺序，安装发动机前盖螺栓。
