22）拆卸机油泵链条盖（图31）。

    23）拆卸机油泵链条张紧器总成（图32）。

    24）拆卸机油泵链条导向装置（图33）。

    25）拆卸右侧正时链条。
    26）拆卸右侧正时链条导向装置（图34）。

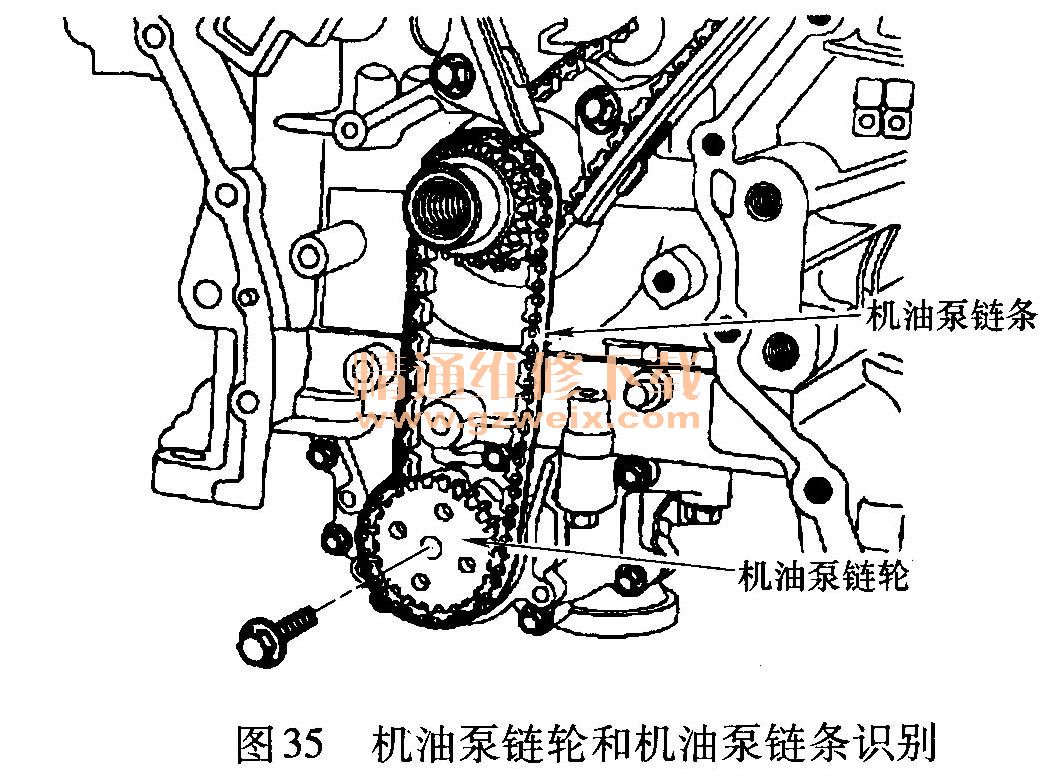

    27）拆卸机油泵链轮和机油泵链条（图35）。

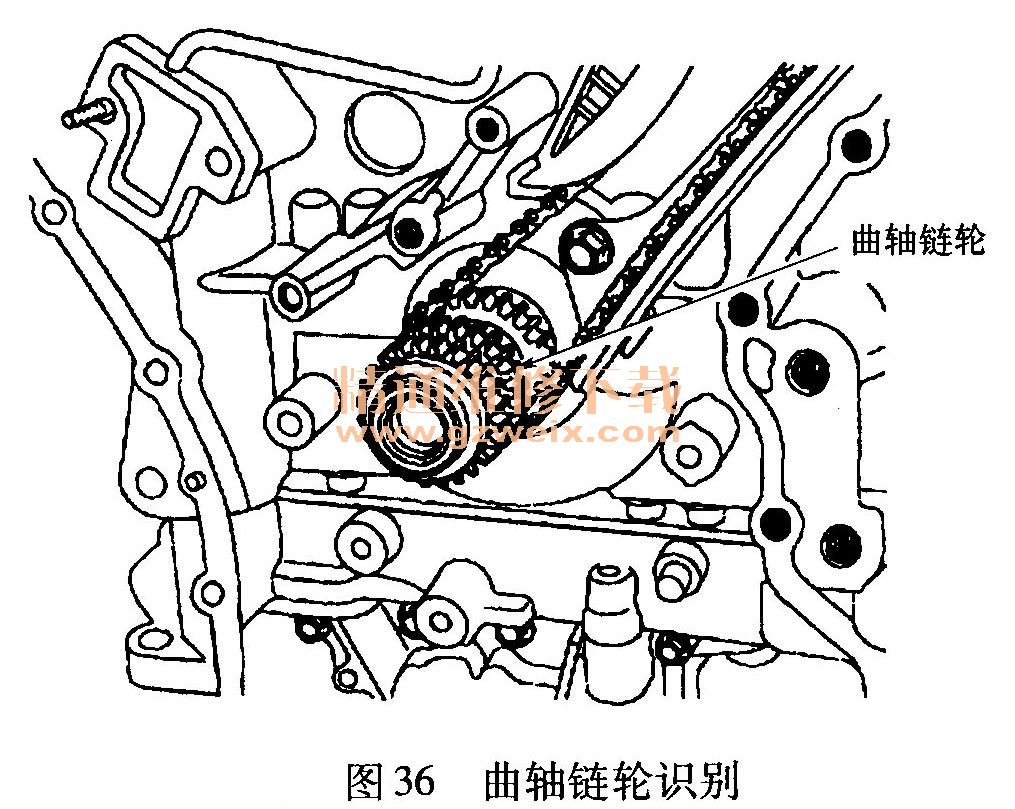

    28）拆卸曲轴链轮（图36，右侧凸轮轴驱动）。

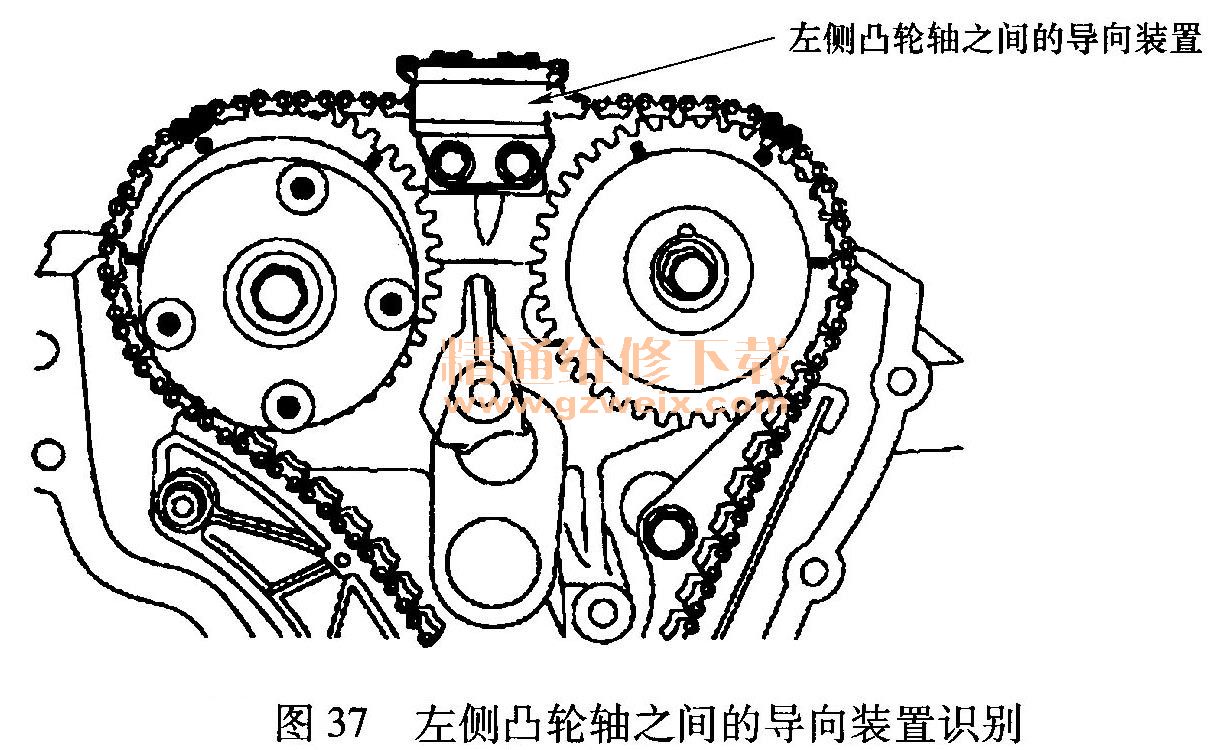

    29）拆卸左侧凸轮轴之间的导向装置（图37）。

    30）拆卸左侧正时链条自动张紧器和张紧器臂（图38）。

    31）拆卸左侧正时链条。
    32）拆卸左侧正时链条导向装置（图39）。

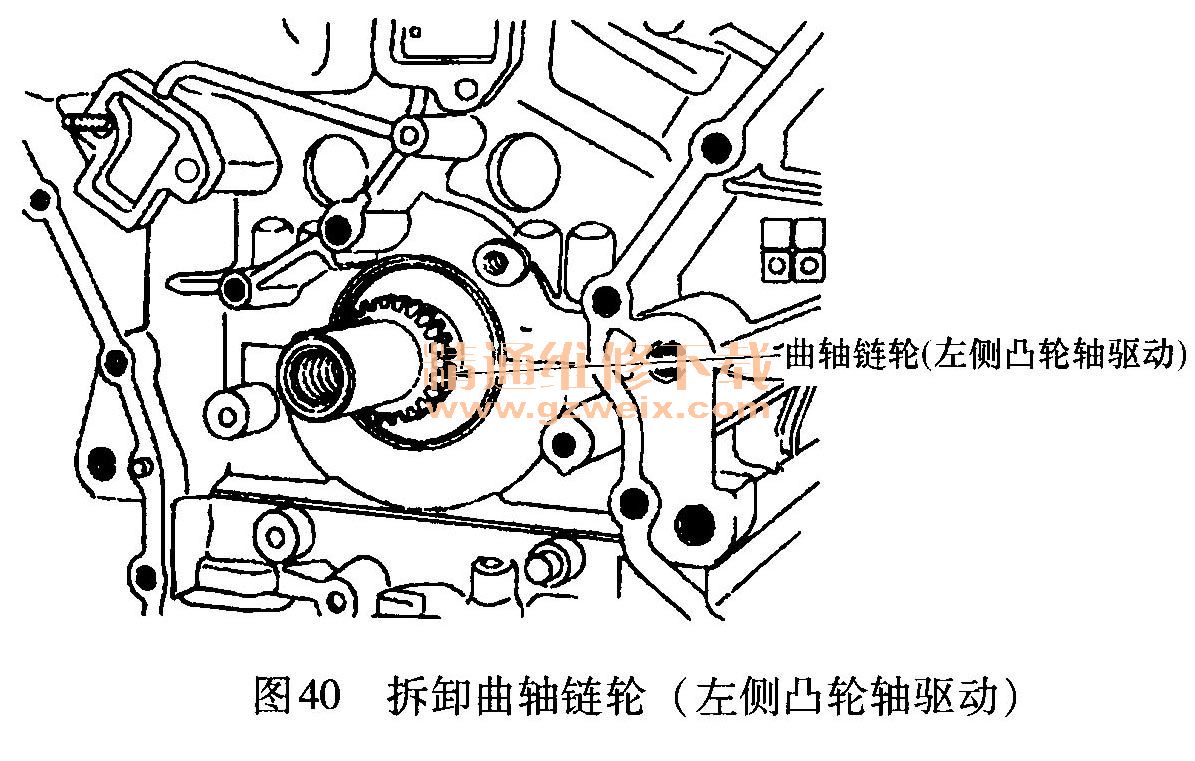

    33）拆卸曲轴链轮（图40，左侧凸轮轴驱动）。

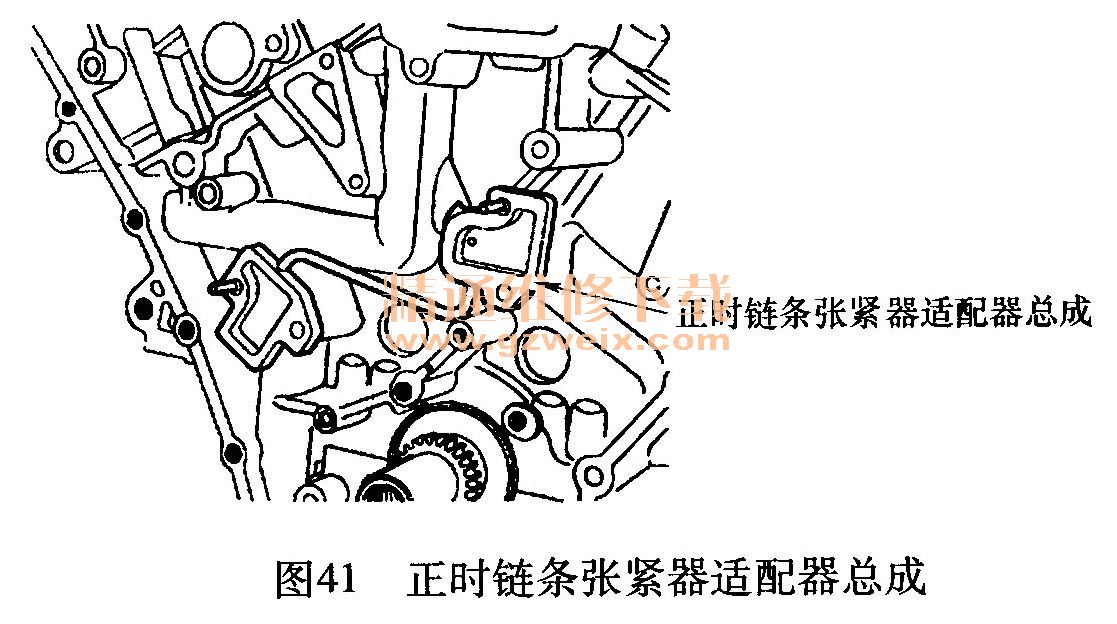

    34）拆卸正时链条张紧器适配器总成，如图41所示。
