起亚索兰托(SORENTO)G6CU发动机正时校对方法
来源:本站整理  作者:佚名  2013-12-14 16:28:57


    二、SORENTO(索兰托)轿车G6DA发动机正时链条拆装

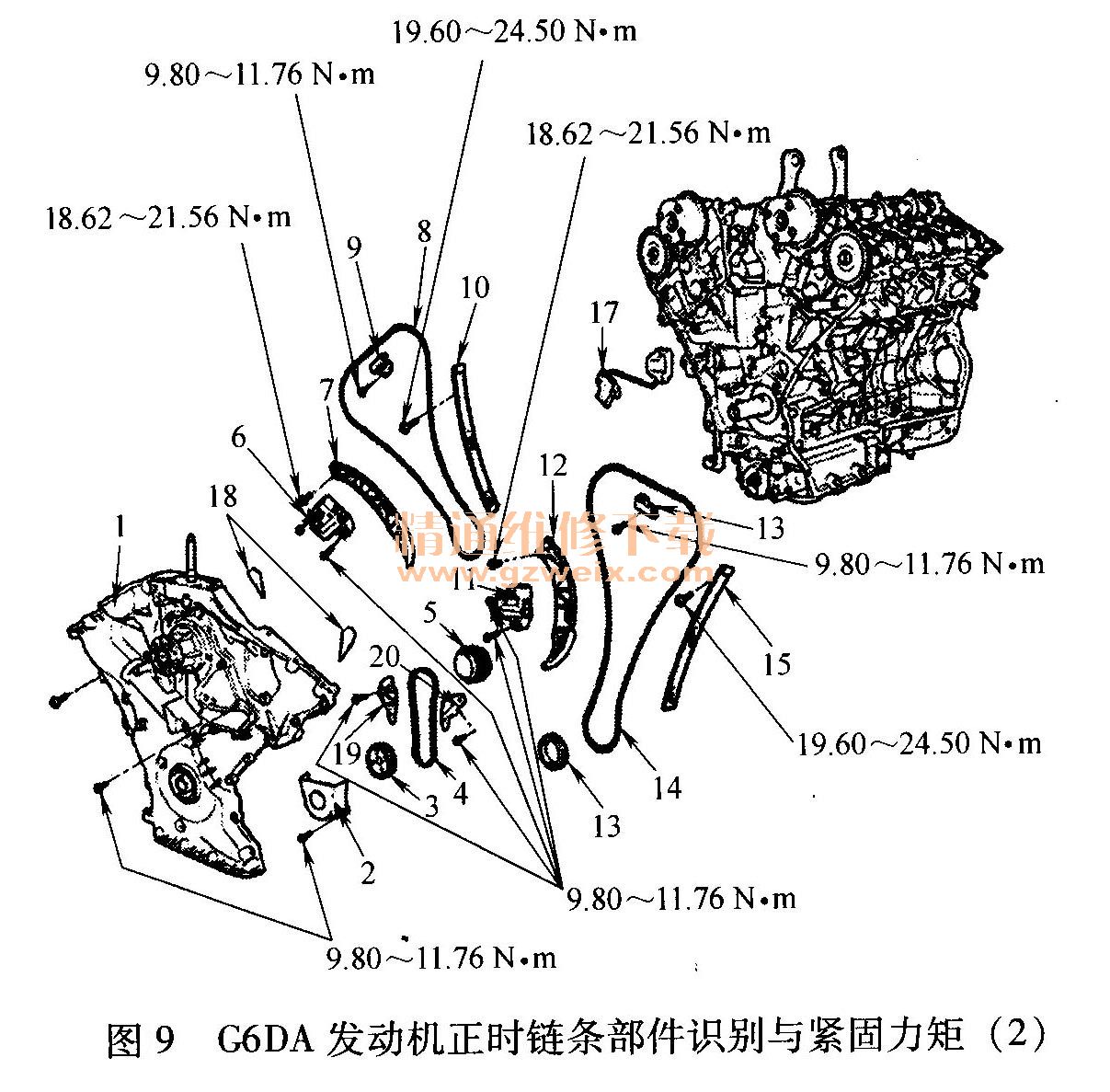

    G6 DA发动机正时链条部件识别如图8和图9所示。


    1.G6DA发动机正时链条系统拆卸
    1)拆卸发动机传动带,如图10所示。

    2)拆卸动力转向泵,如图11所示。

    3)拆卸空调压缩机,如图12所示。

    4)拆卸发电机,如图13所示。

    5)拆卸传动带惰轮,如图14所示。

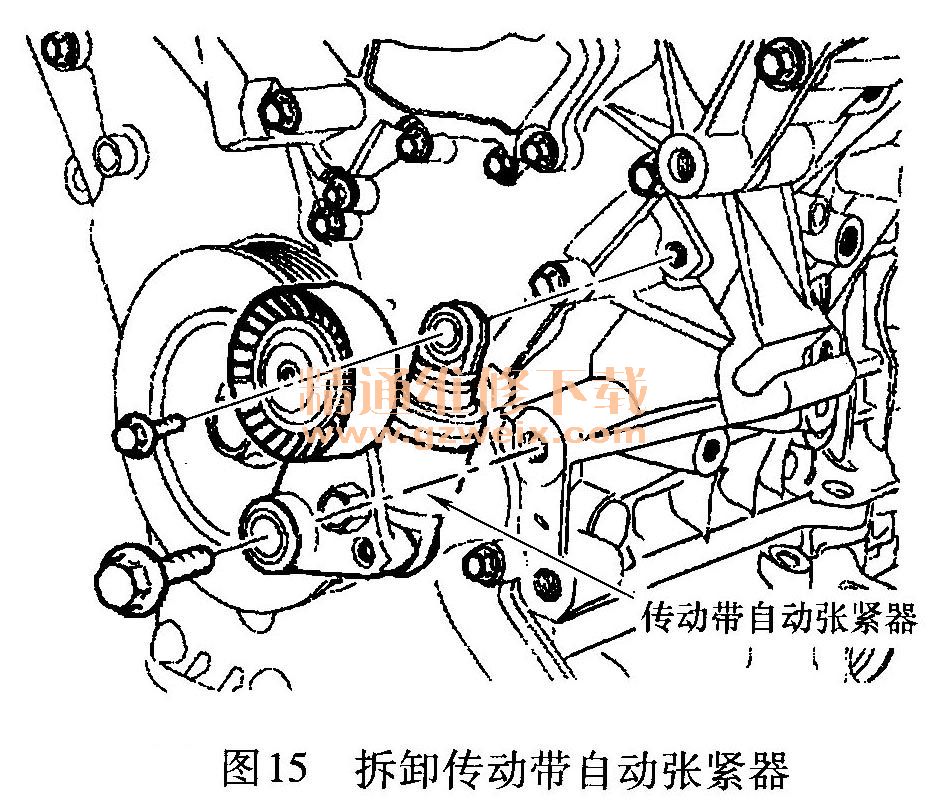

    6)拆卸传动带自动张紧器,如图15所示。

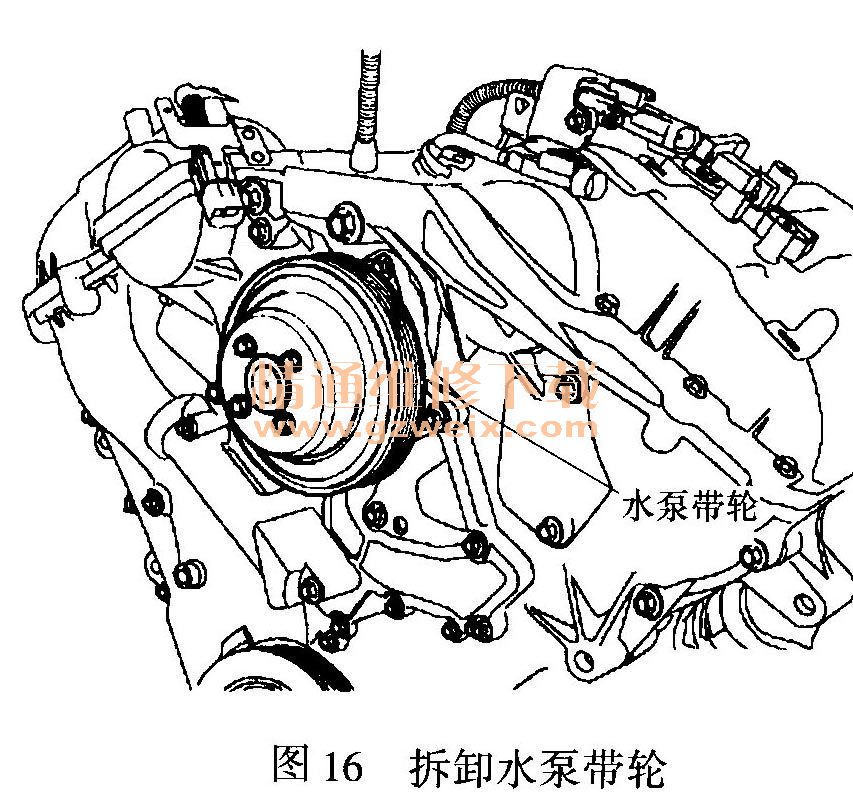

    7)拆卸水泵带轮,如图16所示。

    8)拆下进气歧管。
    9)拆卸发动机罩,如图17所示。

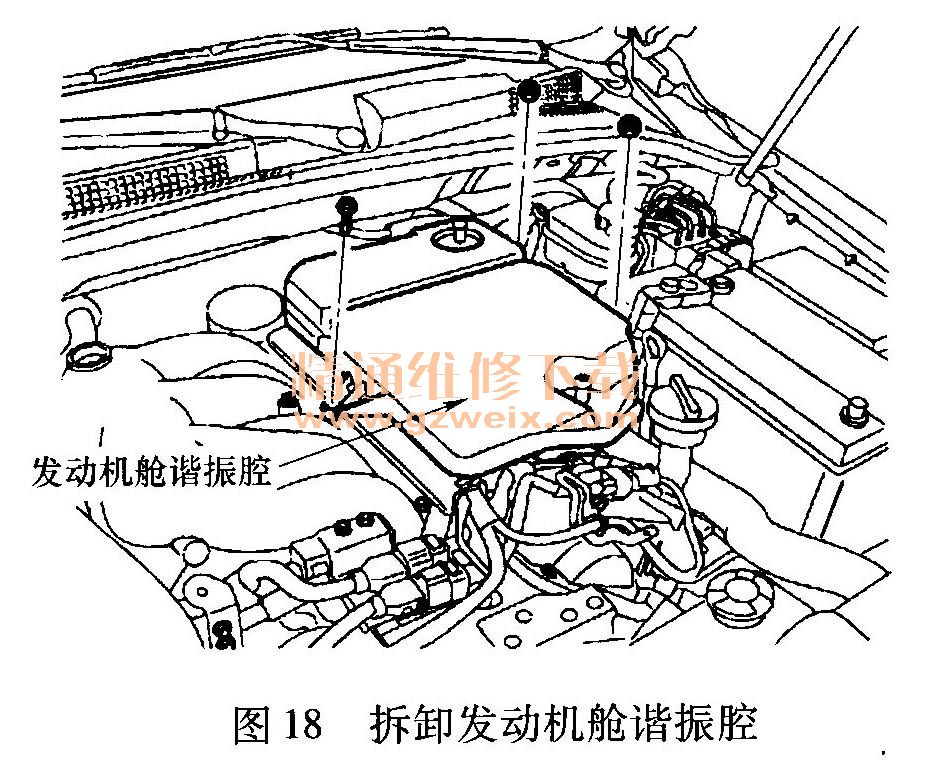

    10)拆卸发动机舱谐振腔,如图18所示。

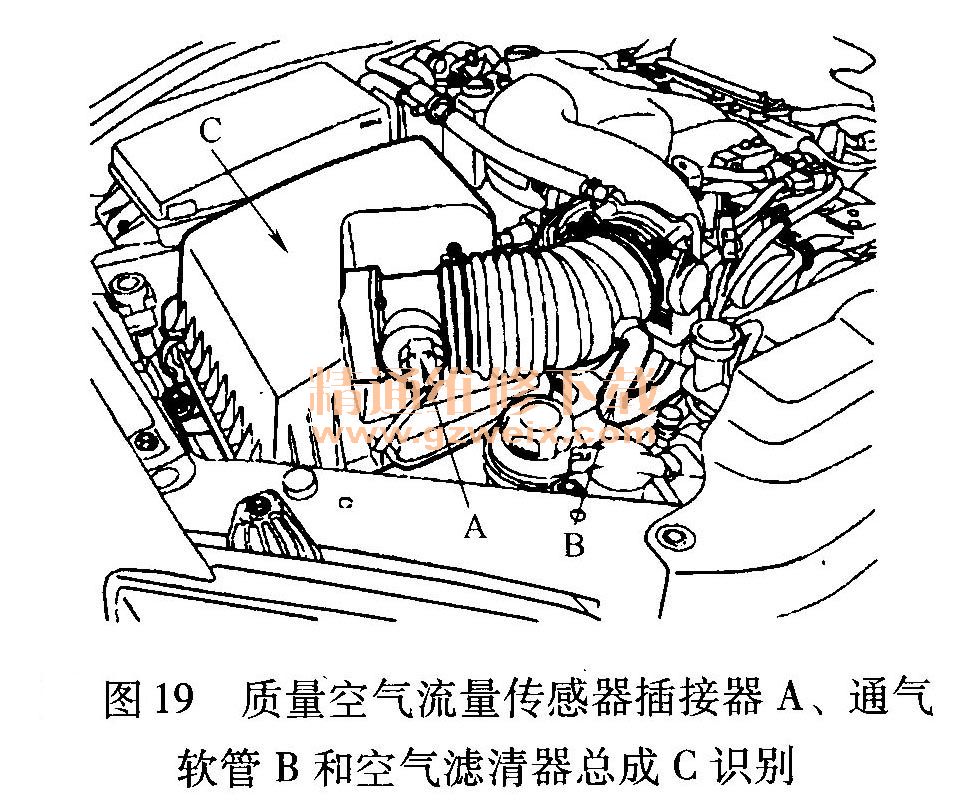

    11)断开质量空气流量传感器插接器A和通气软管B(图19),然后拆卸空气滤清器总成C(图19)。

    12)断开通气软管、炭罐清污控制阀软管、曲轴箱强制通风软管和电子节气门控制冷却软管(图20)后,拆下平衡箱。
