24)安装曲轴减振轮,如图63所示。

25)安装
气缸盖罩。
①按照图64所示,涂抹密封剂。

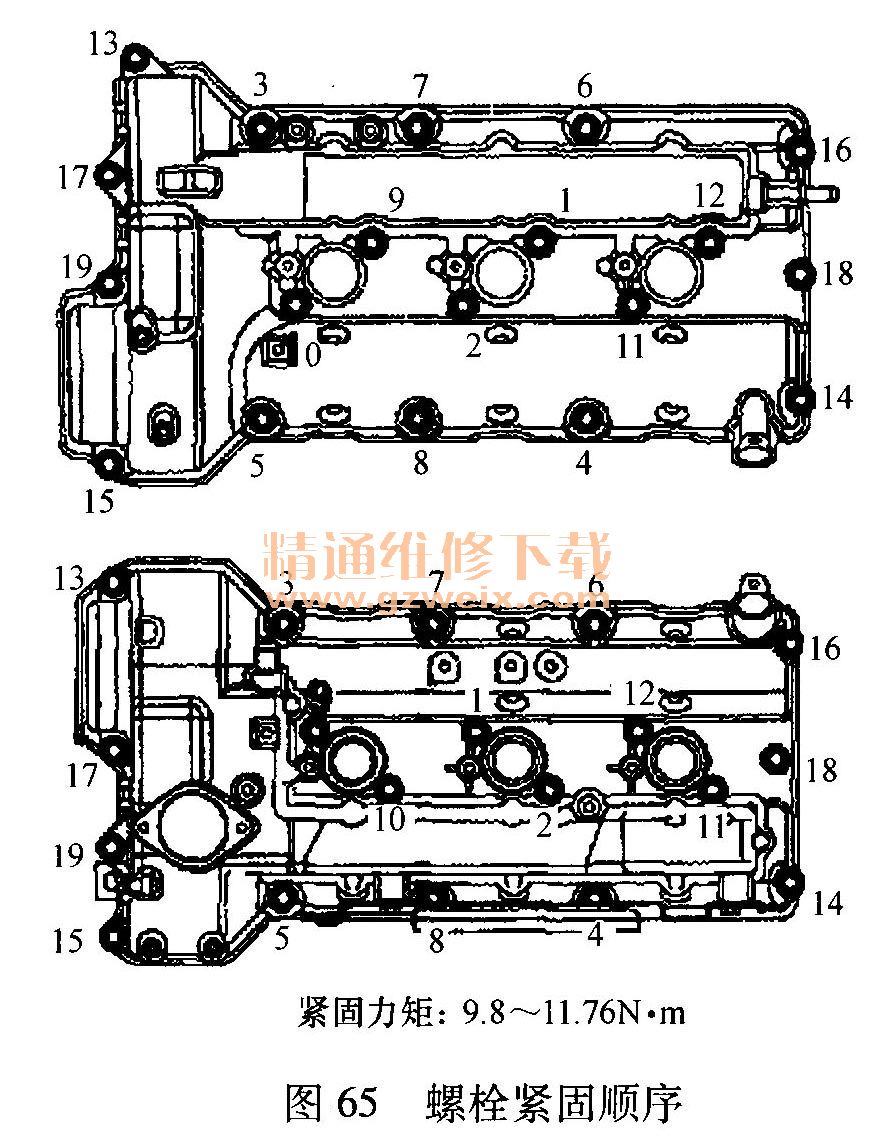

②按照图65所示的螺栓紧固顺序,紧固各个螺栓。注意,
气缸盖罩的密封衬垫必须换用新的。

③安装点火线圈。
④按照图66所示,插接右侧点火线圈插接器、冷凝器插接器并安装好线束支架。

26)安装进气歧管。
27)安装水泵轮,如图67所示。

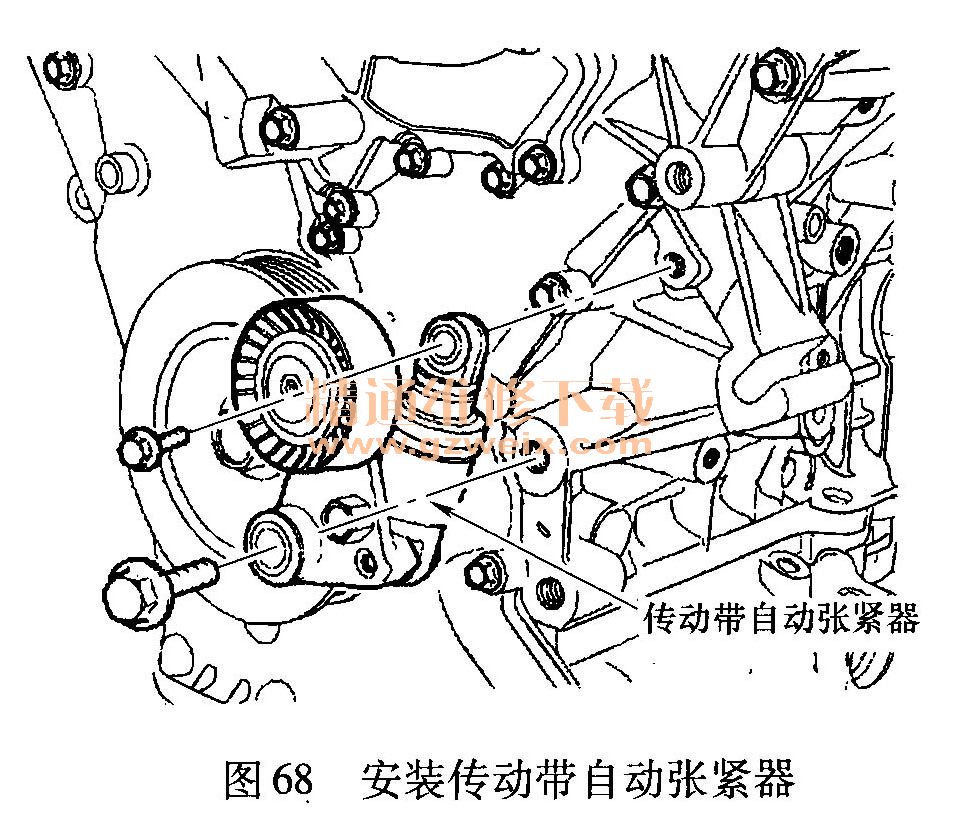

28)安装传动带自动张紧器,如图68所示。

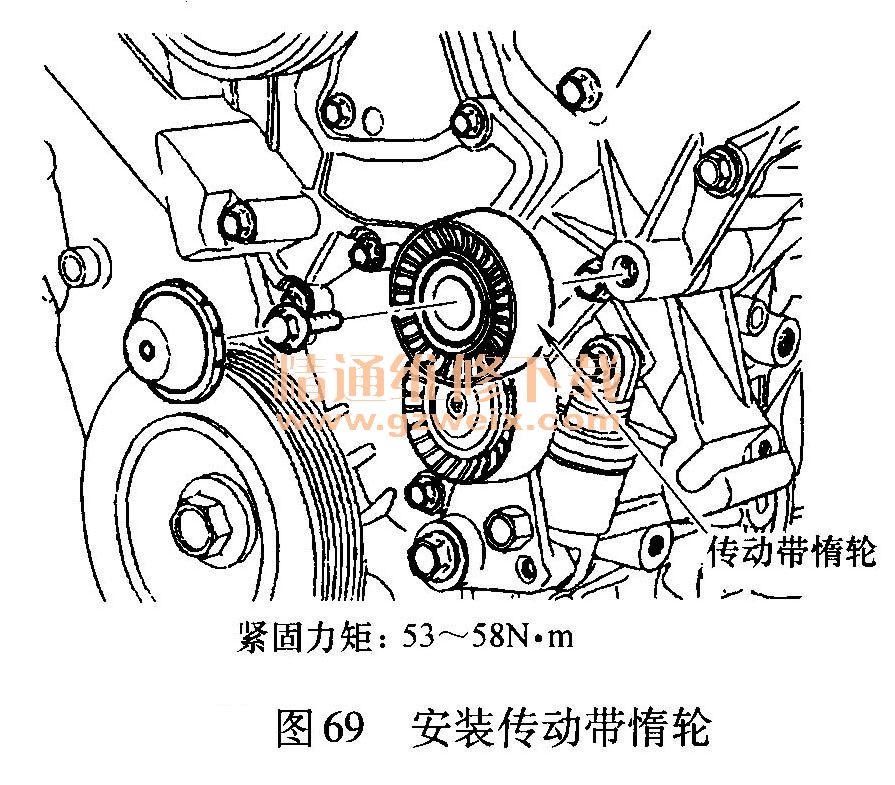

29)安装传动带惰轮,如图69所示。

30)安装发电机。
31)安装空调压缩机。
32)安装动力转向泵。
33)安装传动带,如图70所示。
