13)断开平衡箱上的各个线束插接器(如图29-21)。
①断开喷油器线束插接器A。
②断开
凸轮轴位置传感器线束插接器
③断开接地线束C。
④断开点火线圈线束插接器D。
⑤断开冷凝器插接器E。
⑥断开机油控制阀线束插接器F。

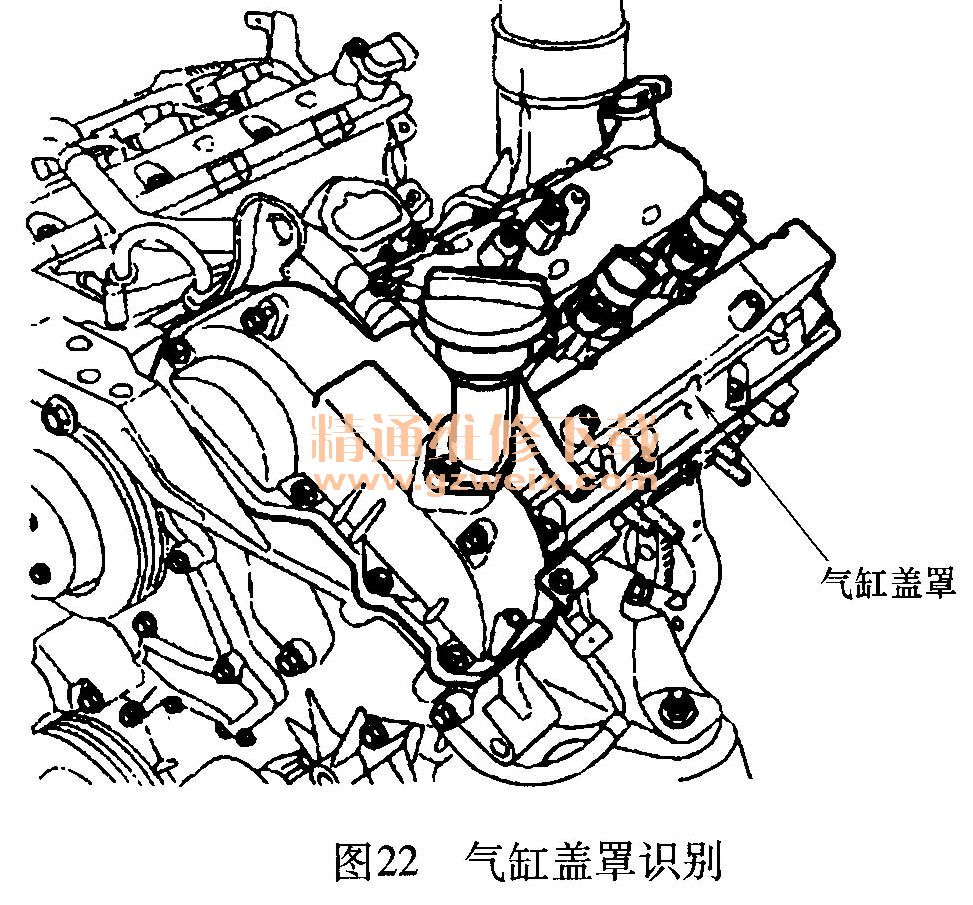

14)松开
气缸盖罩螺栓,然后拆卸
气缸盖罩(图22)和密封垫。
15)把气缸1活塞设置到压缩行程上止点位置:
①转动曲轴带轮,使曲轴带轮上的凹槽对准正时链条下盖上的正时标记,如图23所示。
②确认凸轮轴正时链轮上的标记A与
气缸盖表面处于平齐位置,如图24所示。

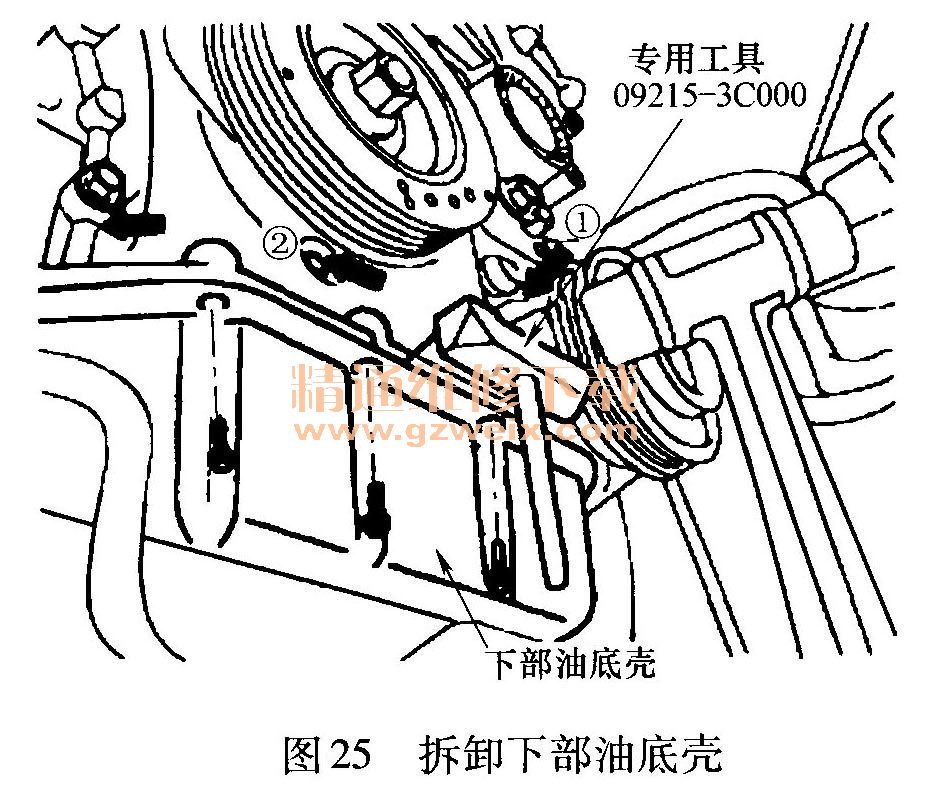

16)在上部油底壳和下部油底壳之间插入专用工具,清除掉密封剂后拆卸下部油底壳,如图25所示。
17)拆卸曲轴减振轮(图26)。
18)拆卸正时链条盖(图27)。
19)压缩正时链条张紧器后,插入限位销,如图28所示。

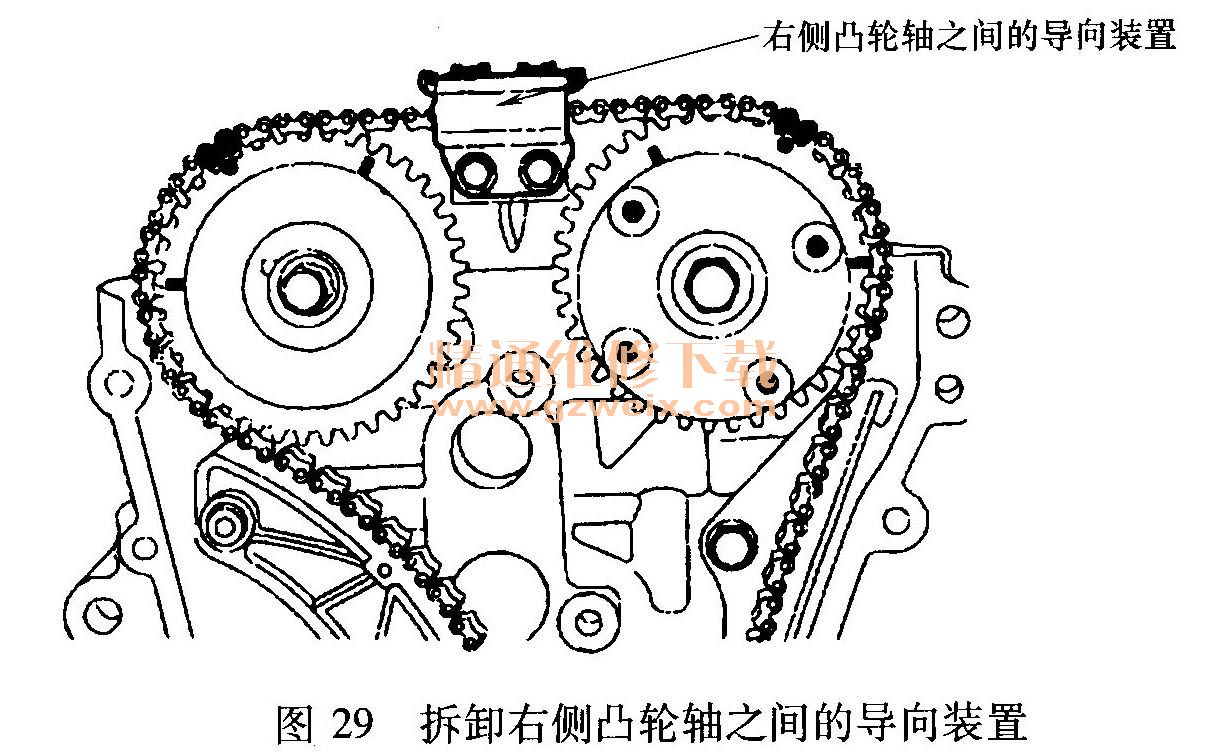

20)拆卸右侧凸轮轴之间的导向装置,如图29所示。
21)拆卸右侧正时链条自动张紧器和右侧正时链条张紧器臂(图30)。
