起亚索兰托(SORENTO)G6CU发动机正时校对方法
来源:本站整理  作者:佚名  2013-12-14 16:28:57

    2. G6DA发动机正时链条系统安装
    1)将曲轴键对准正时链条盖上的正时标记(图42),对准标记后,1缸活塞应处于压缩行程上止点位置。

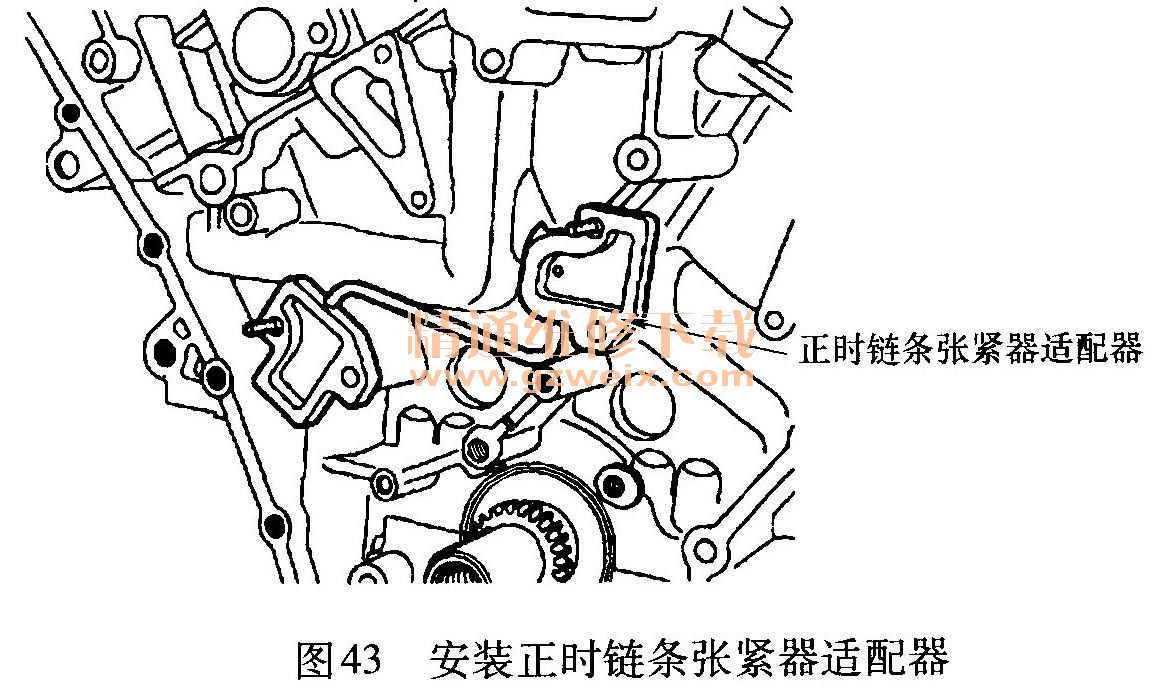

    2)安装正时链条张紧器适配器,如图43所示。

    3)安装曲轴链轮(左凸轮轴驱动),如图44所示。

    4)安装左侧正时链条导向装置,如图45所示。

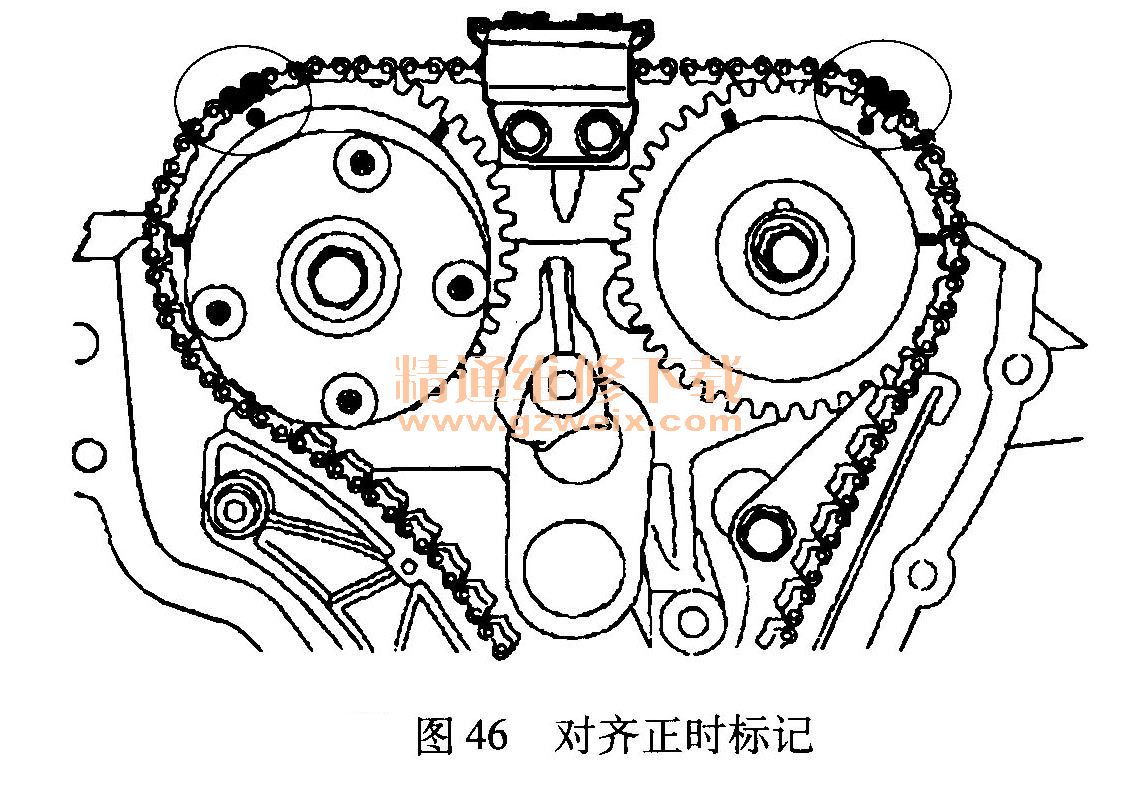

    5)按照曲轴链轮、正时链条导向装置、排气凸轮轴链轮、进气凸轮轴链轮的安装顺序,安装左侧正时链条。安装时,应将正时链条上的正时标记(彩色链节)与各个链轮上的正时标记对齐,如图46所示。

    6)安装左侧正时链条张紧器臂并紧固至18.6~21. 5N·m。

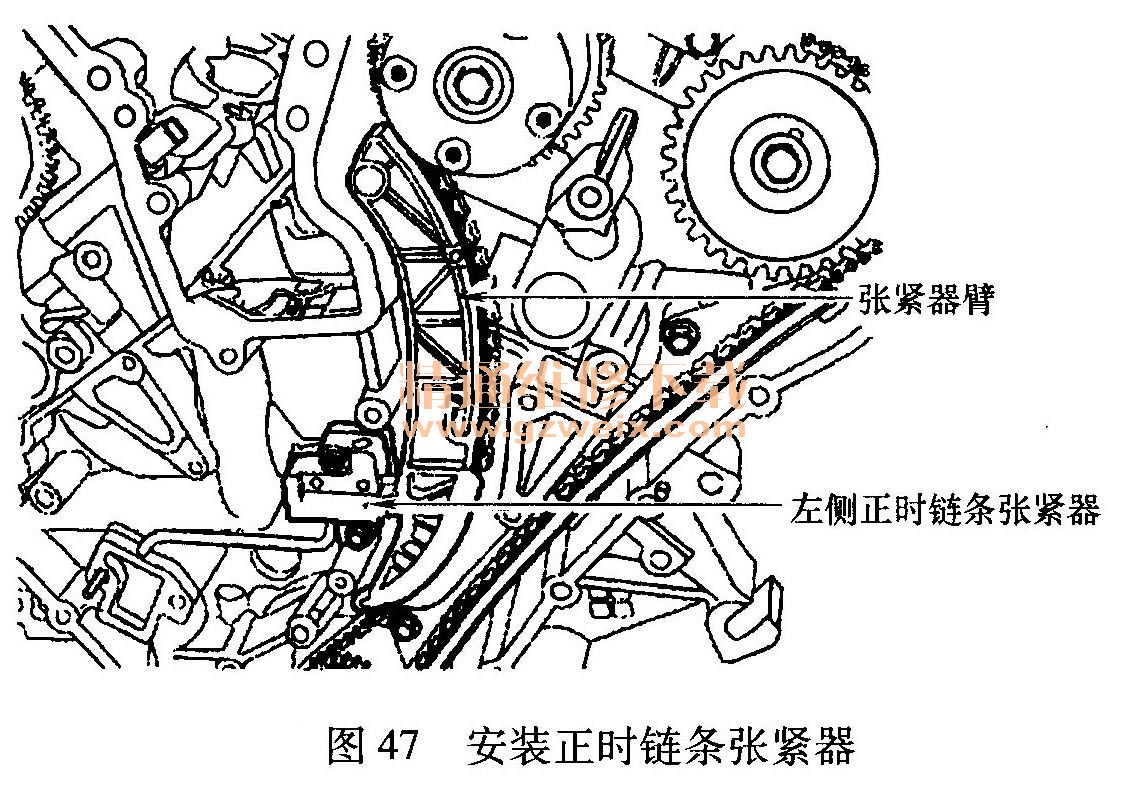

    7)如图47所示,安装正时链条张紧器并紧固至9.8~11. 76N·m。

    8)安装左侧凸轮轴之间的导向装置,如图48所示。

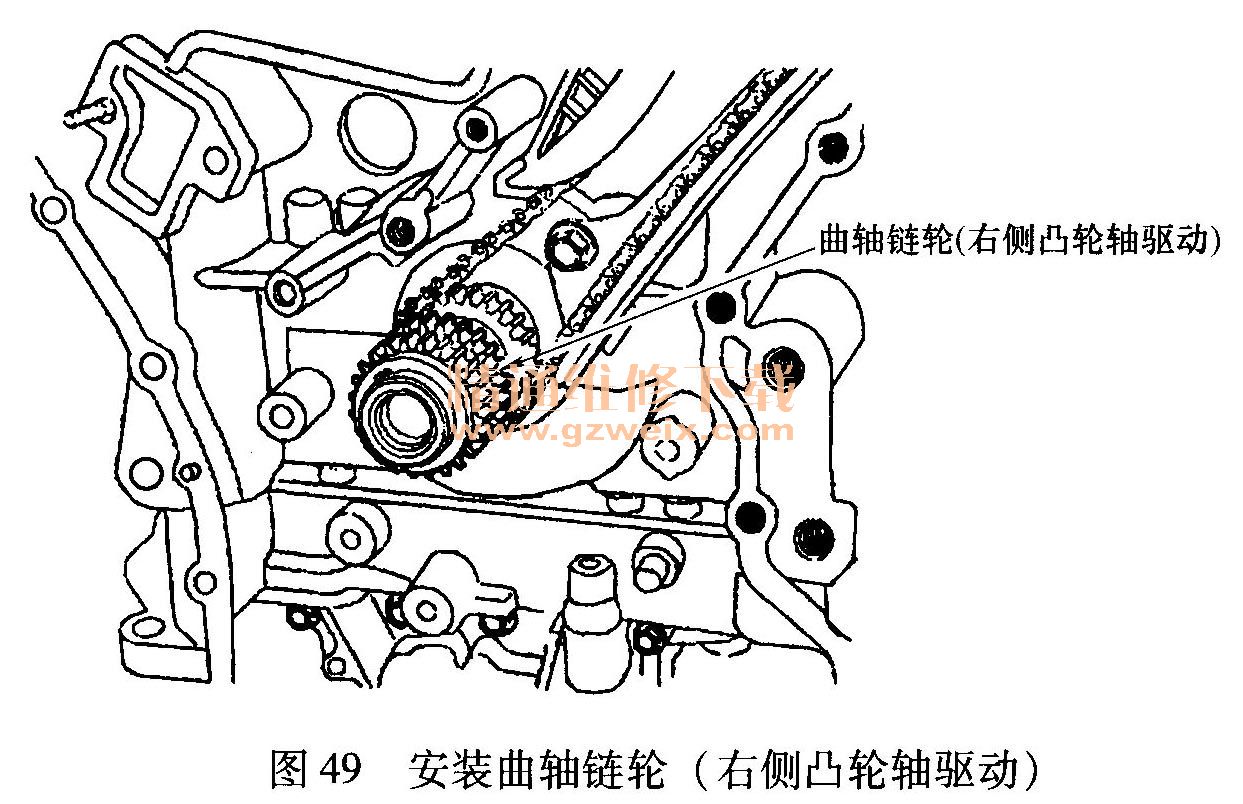

    9)安装曲轴链轮(右侧凸轮轴驱动),如图49所示。

    10)安装机油泵链轮和机油泵链条,如图50所示。

    11)安装右侧正时链条导向装置,如图51所示。

    12)按照曲轴链轮、进气凸轮轴链轮、排气凸轮轴链轮的安装次序,安装右侧正时链条,并对齐各个正时标记,如图52所示。
