三、SANTA FE(圣达菲)轿车2.4L (GUS)发动机正时带部件安装

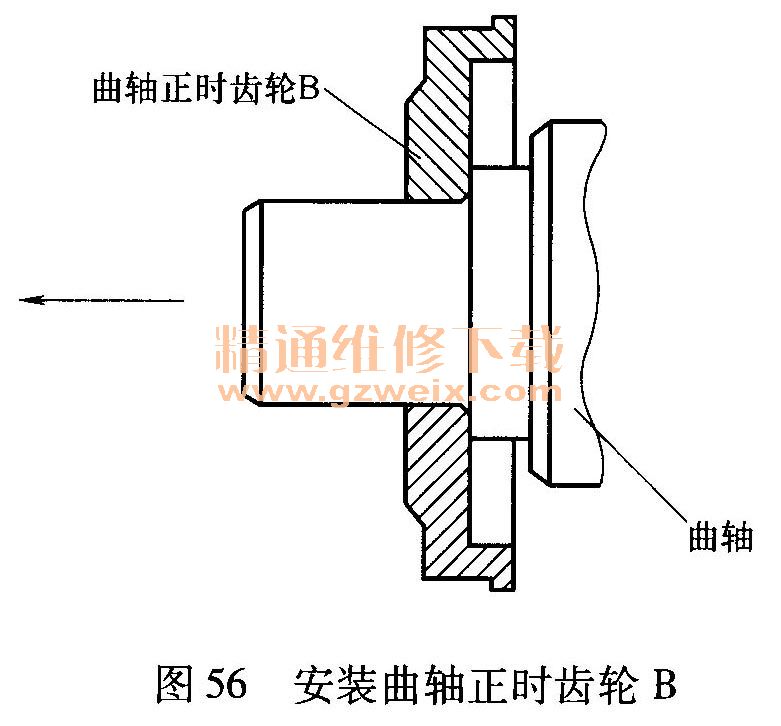

1)如图56所示,把曲轴正时齿轮B安装到曲轴内。

2)在垫外侧涂抹一层机油后安装到右侧平衡轴上,安装右侧平衡轴轮后用手紧固螺栓,如图57所示。

3)把各个正时齿轮上的正时标记和前壳上的标记对准,如图58所示。

4)安装正时带B和张紧器B,如图59所示。

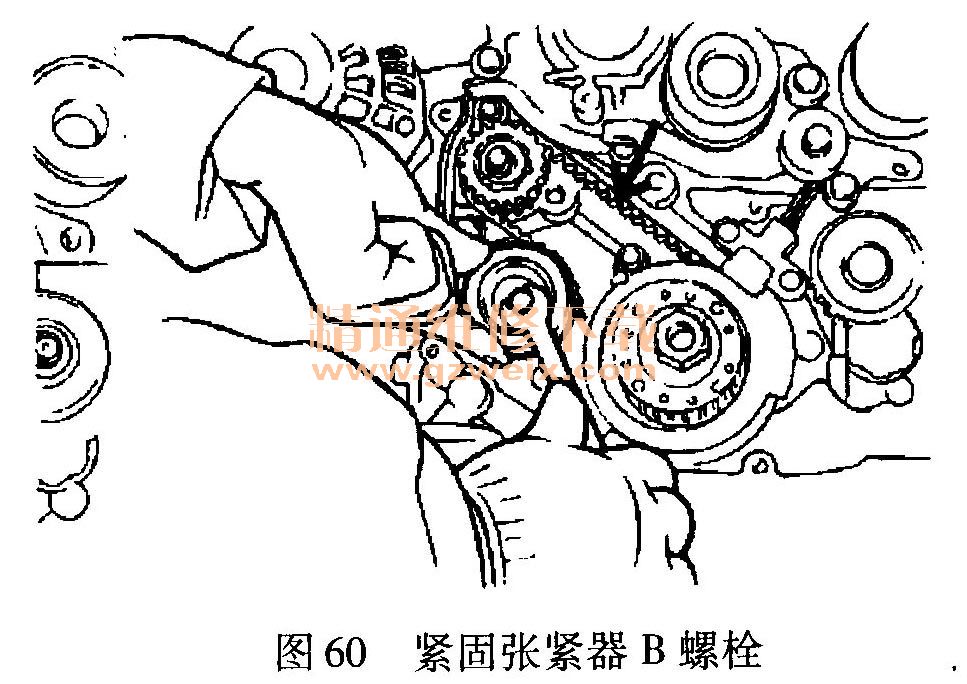

5)提高张紧器B使张力侧齿带B绷紧,然后拧紧张紧器B固定螺栓,如图60所示。

6)如图61所示,检查正时标记是否对齐。用食指按压正时带,检测正时带挠度,挠度应为5~7mm。

7)把传感叶片和曲轴正时齿轮安装到曲轴上,如图62所示。曲轴正时齿轮螺栓紧固力矩:160~170N·m。

8)在气缸体左侧塞孔插入螺钉旋具以固定平衡轴。

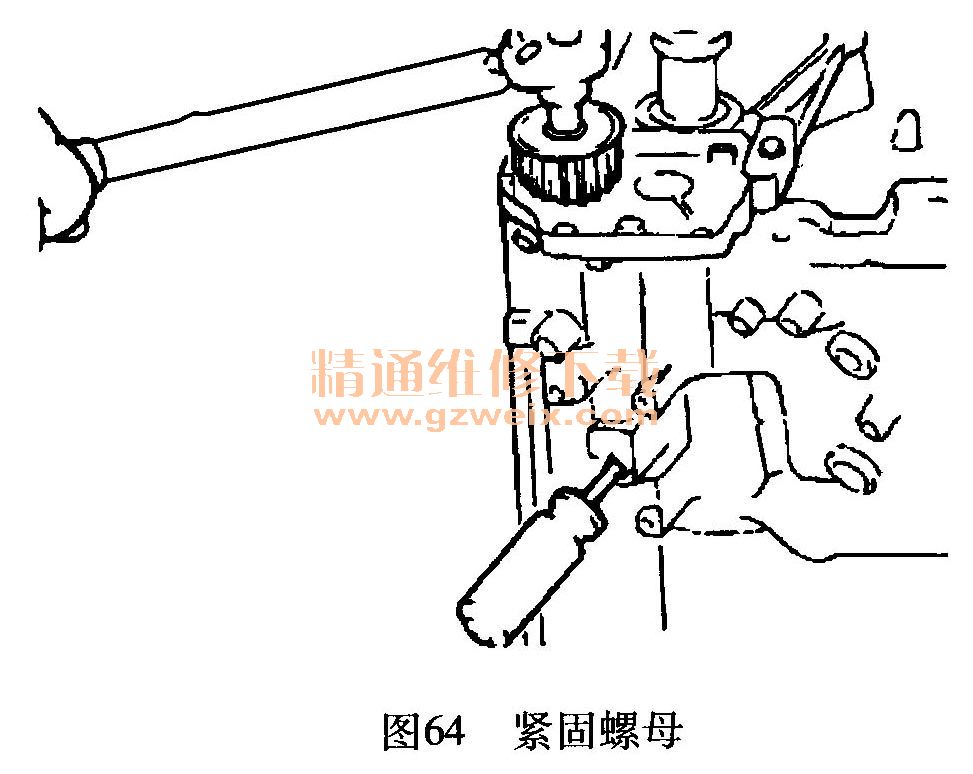

9)安装机油泵轮,按规定力矩拧紧螺母,如图64所示。机油泵轮螺母紧固力矩为50~60N·m。

10)安装凸轮轴正时齿轮,按规定力矩拧紧螺栓。凸轮轴正时齿轮螺栓紧固力矩:80~100N·m。
11)安装自动张紧器。插入自动张紧器限位销,如图65所示。

注意:如果自动张紧器推杆过度凸出时用以下方法改正自动张紧器。

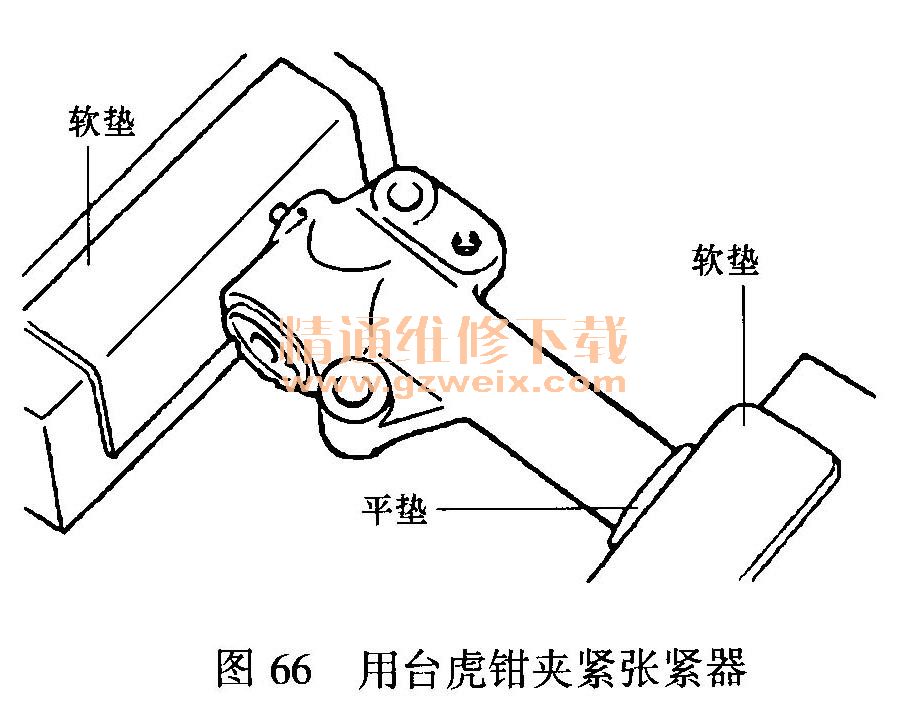

自动张紧器底部有塞头时,使用平垫和软垫夹住张紧器。用台虎钳水平夹住自动张紧器插入限位销,如图66所示。
12)如图67所示,在张紧臂上安装张紧轮并用规定力矩拧紧螺栓。张紧轮螺栓紧固力矩:43~55N·m。

13)如图68所示旋转凸轮轴轮使定位销朝上。

14)对齐正时标记,将正时带按照机油泵轮一惰轮一排气凸轮轴轮一进气凸轮轴轮一张紧器轮的顺序(图69)安装好。

15)拔出正时带张紧器上插入的限位销。

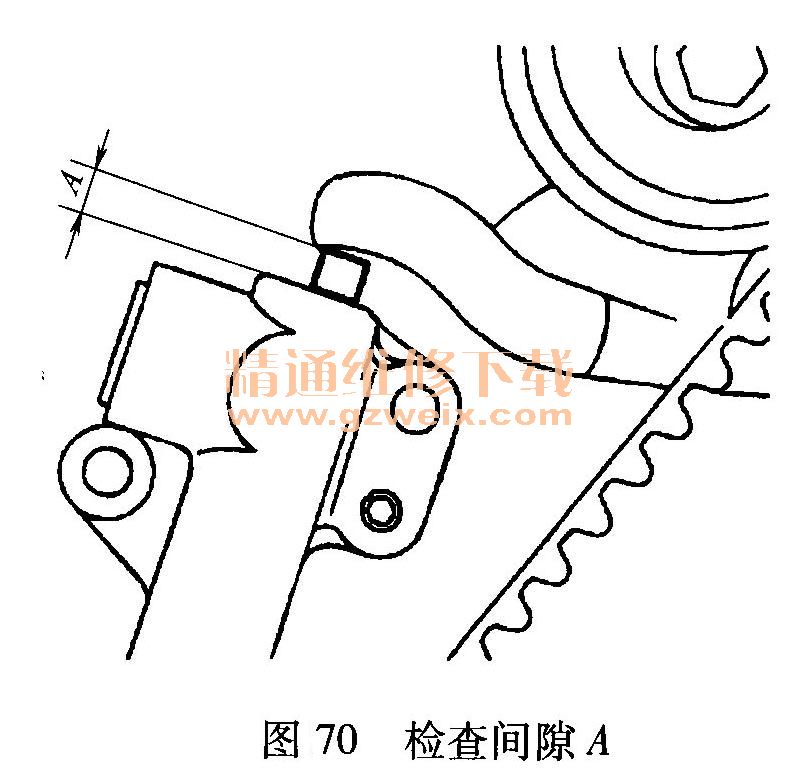

16)将曲轴沿顺时针方向旋转2周,等待15 min后检查张紧器臂和自动张紧器距离之间的间隙A,其规范值为6~9mm。

17)安装正时带罩(图71)并紧固螺栓。
