现代途胜(TUCSON)2.7L发动机正时校对方法
来源:本站整理  作者:佚名  2014-01-02 14:02:58

    一、TUCSON(途胜)轿车2.7L发动机正时带部件识别

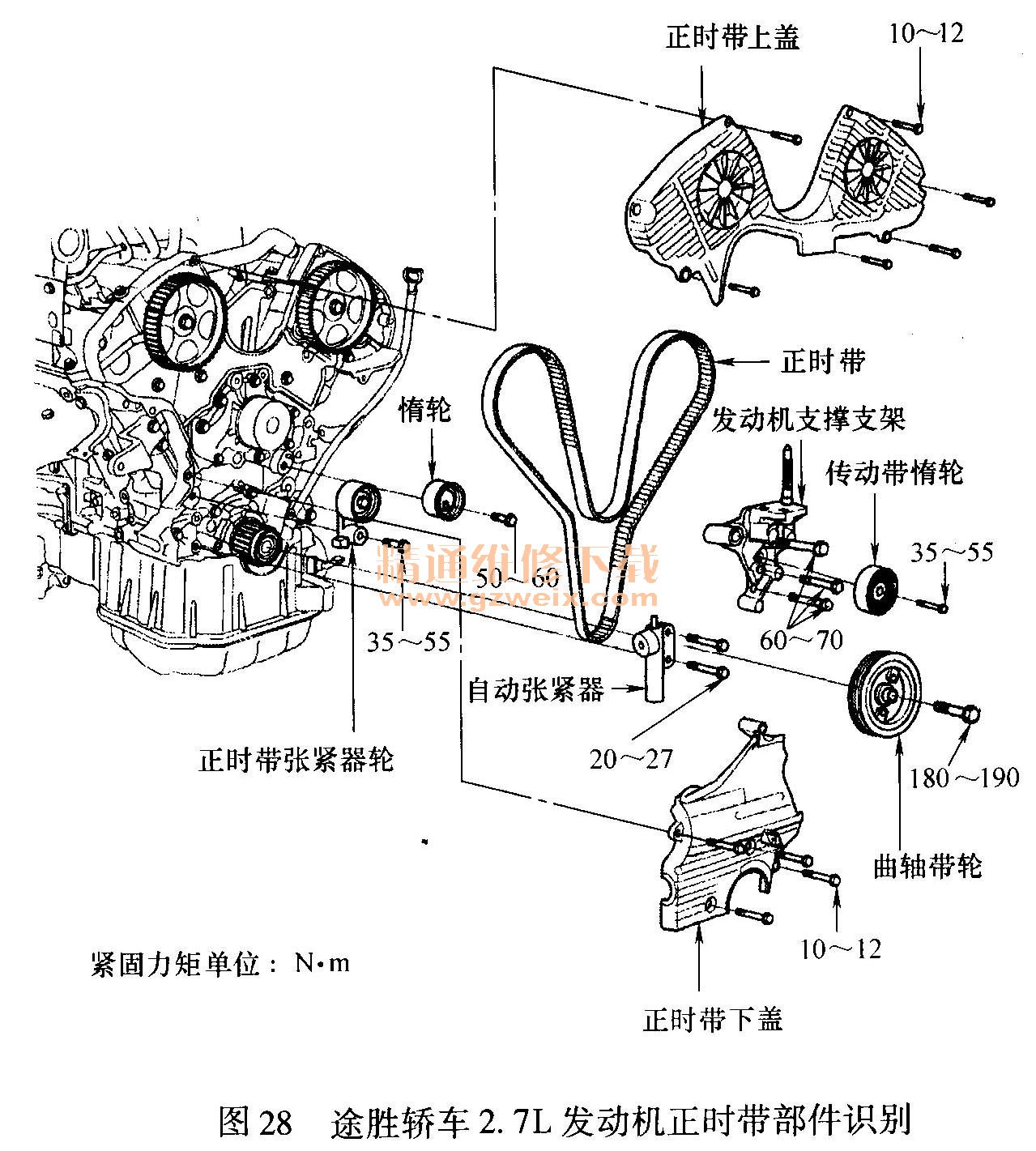

    途胜轿车2.7L发动机正时带部件识别见图28。

    二、TUCSON(途胜)轿车2.7L发动机正时带拆卸步骤
    1)拆卸发动机盖。
    2)拆卸右前车轮。
    3)如图29所示,拆卸右侧盖的2个螺栓和右侧盖。

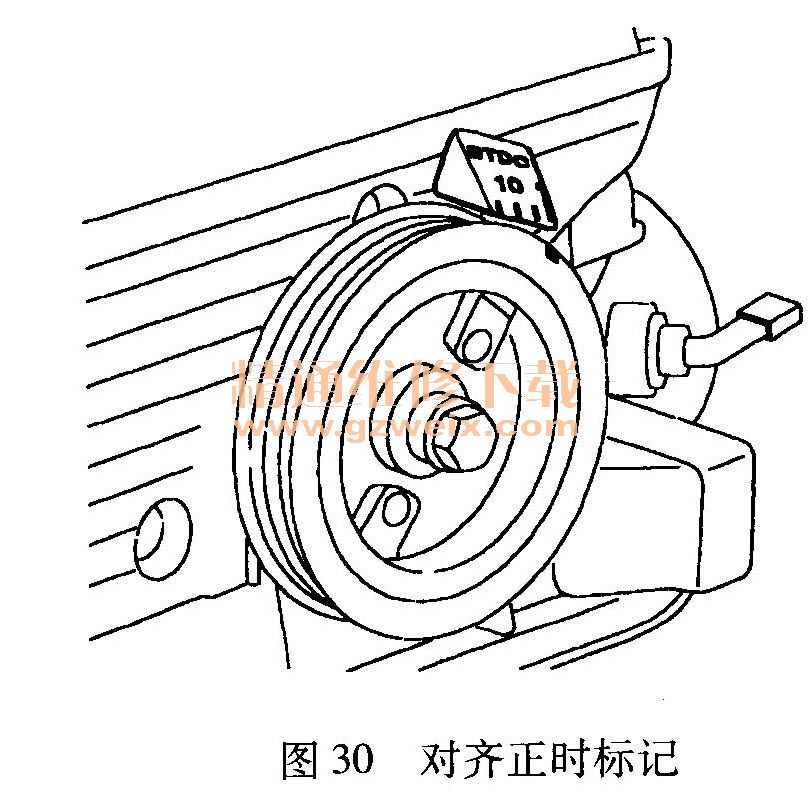

    4)转动曲轴带轮,将曲轴带轮上的导槽与正时带盖上的正时标记“T”对齐,如图30所示。

    5)如图31所示,拆卸传动带和传动带张紧器。

    6)拆卸发动机装配支架:

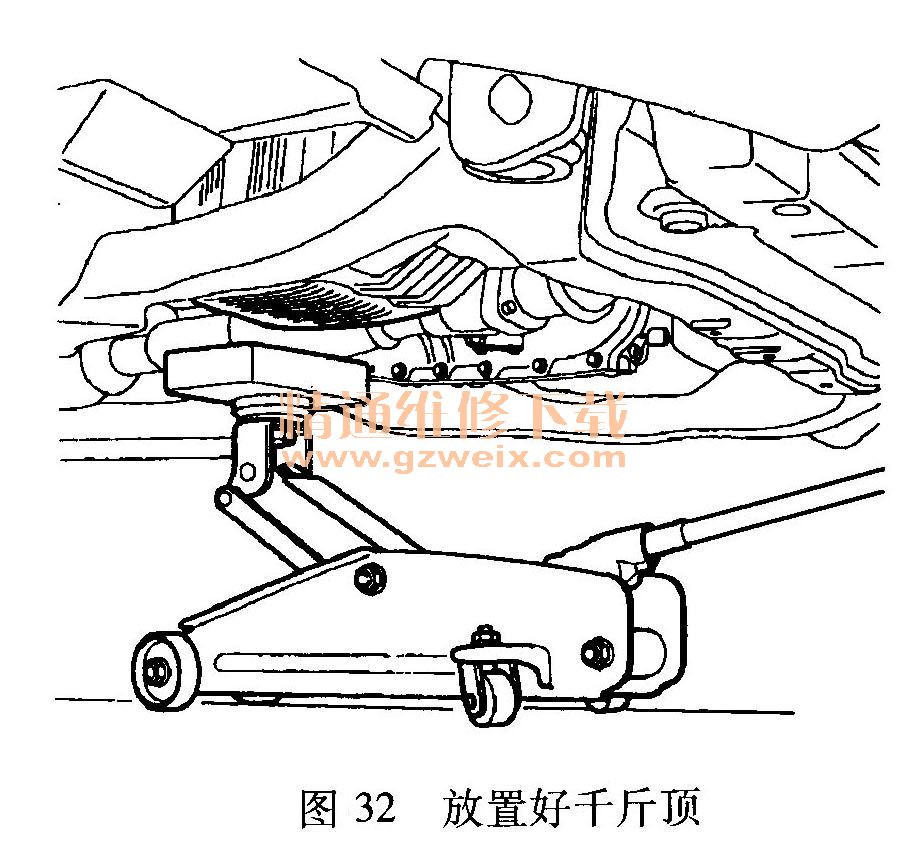

    ①把千斤顶放置到发动机油底壳处,千斤顶与油底壳之间要垫上木块,如图32所示。

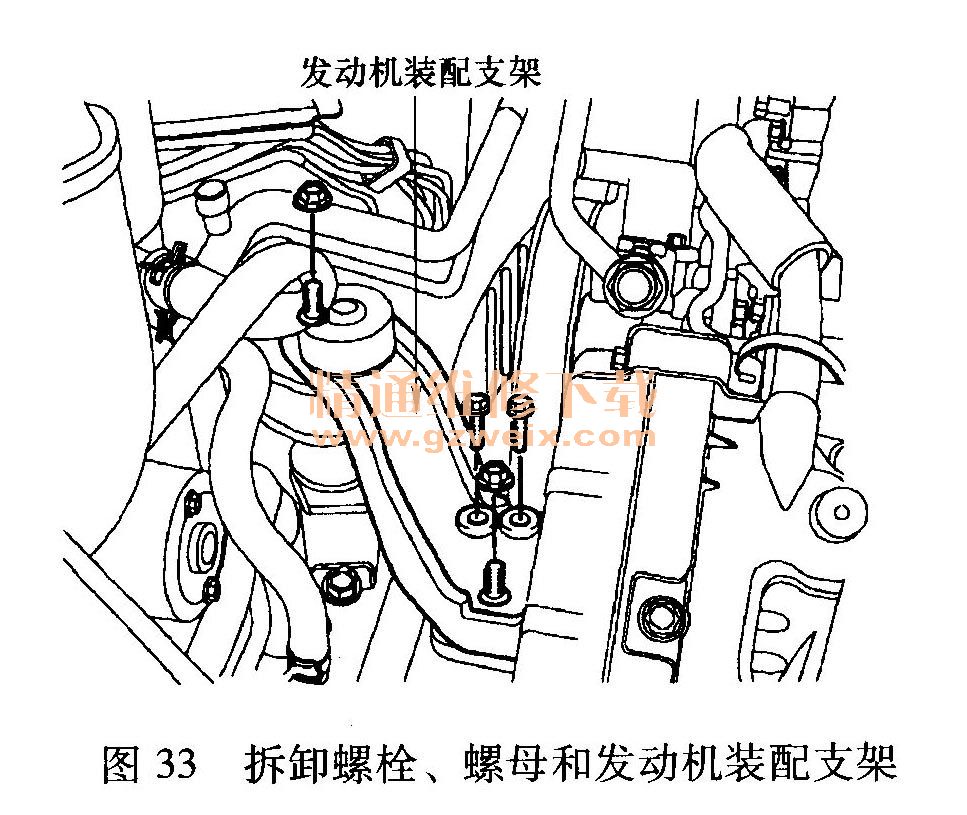

    ②拆卸2个螺栓、2个螺母和发动机装配支架,如图33所示。

    7)拆卸动力转向泵。
    8)如图34所示,拆卸7个螺栓和正时带上盖。

    9)如图35所示,拆卸曲轴带轮螺栓和曲轴带轮。

    10)如图36所示,拆卸传动带惰轮。

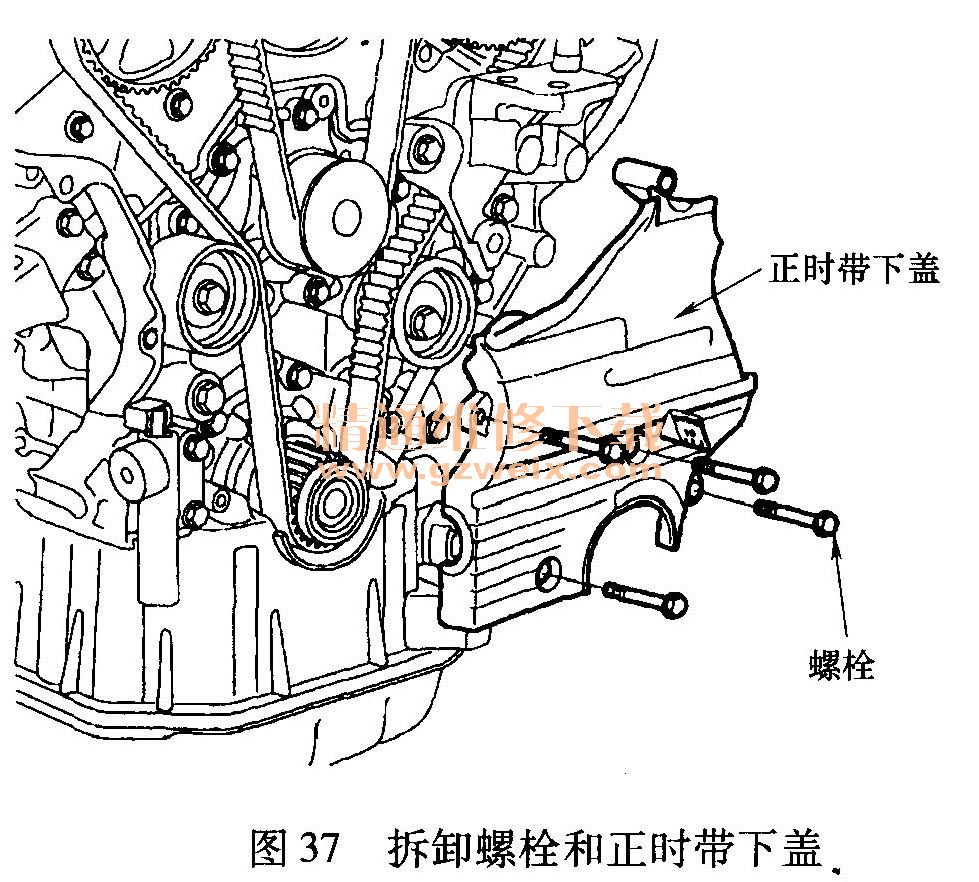

    11)拆卸4个螺栓和正时带下盖,如图37所示。

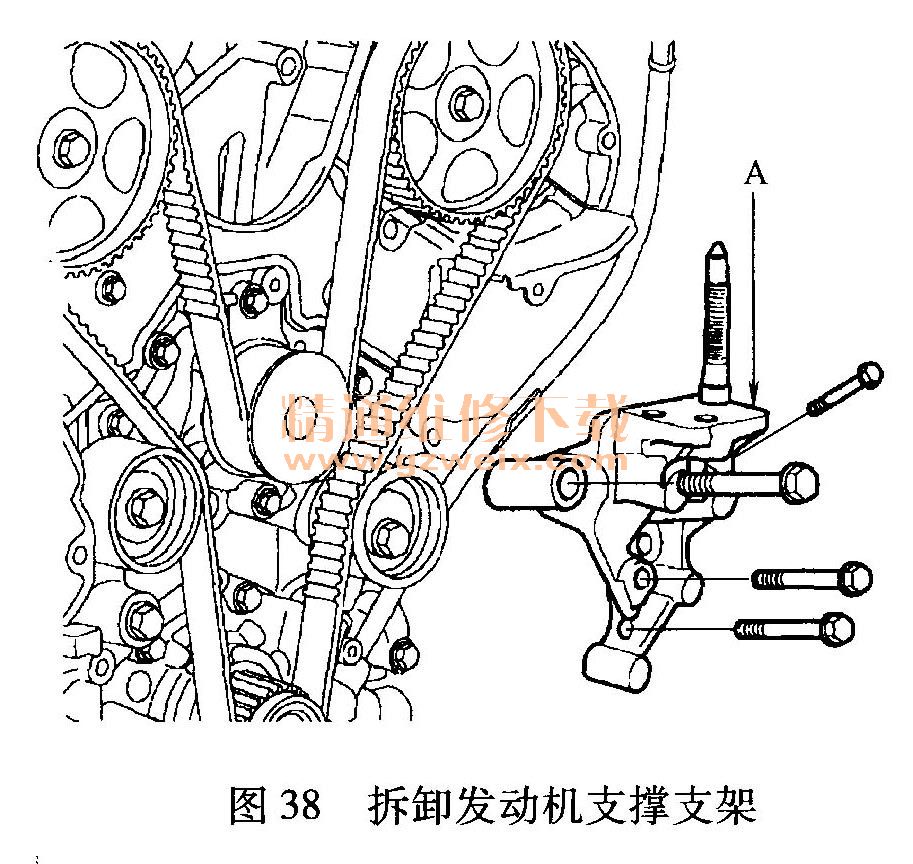

    12)如图38所示,拆卸发动机支撑支架。

    13)检查凸轮轴正时带轮与气缸盖罩的正时标记是否对齐,如果没有对齐,将曲轴转动1圈。

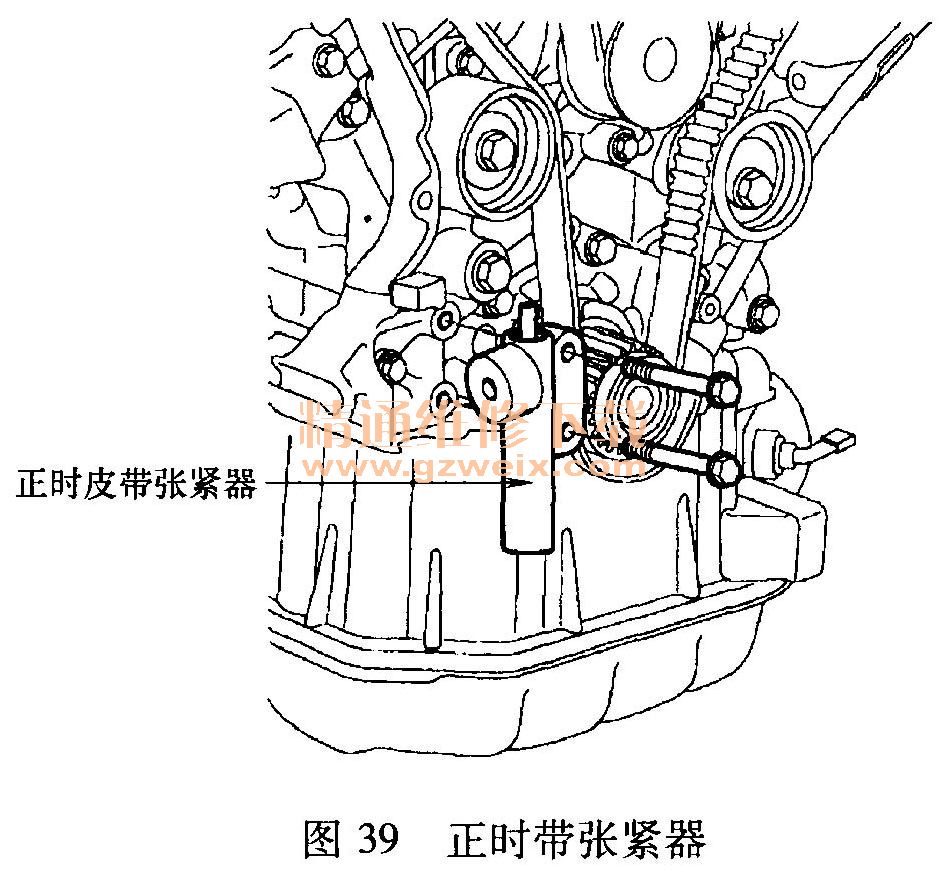

    14)如图39所示,拆卸正时带张紧器。

    15)如图40所示,拆卸正时带。

    16)如图41所示,拆卸张紧器带轮和正时带惰轮。

    17)拆卸曲轴链轮。
    18)拆卸凸轮轴链轮。
