一、SANTA FE（圣达菲）轿车2.4L（GUS）发动机正时带部件识别

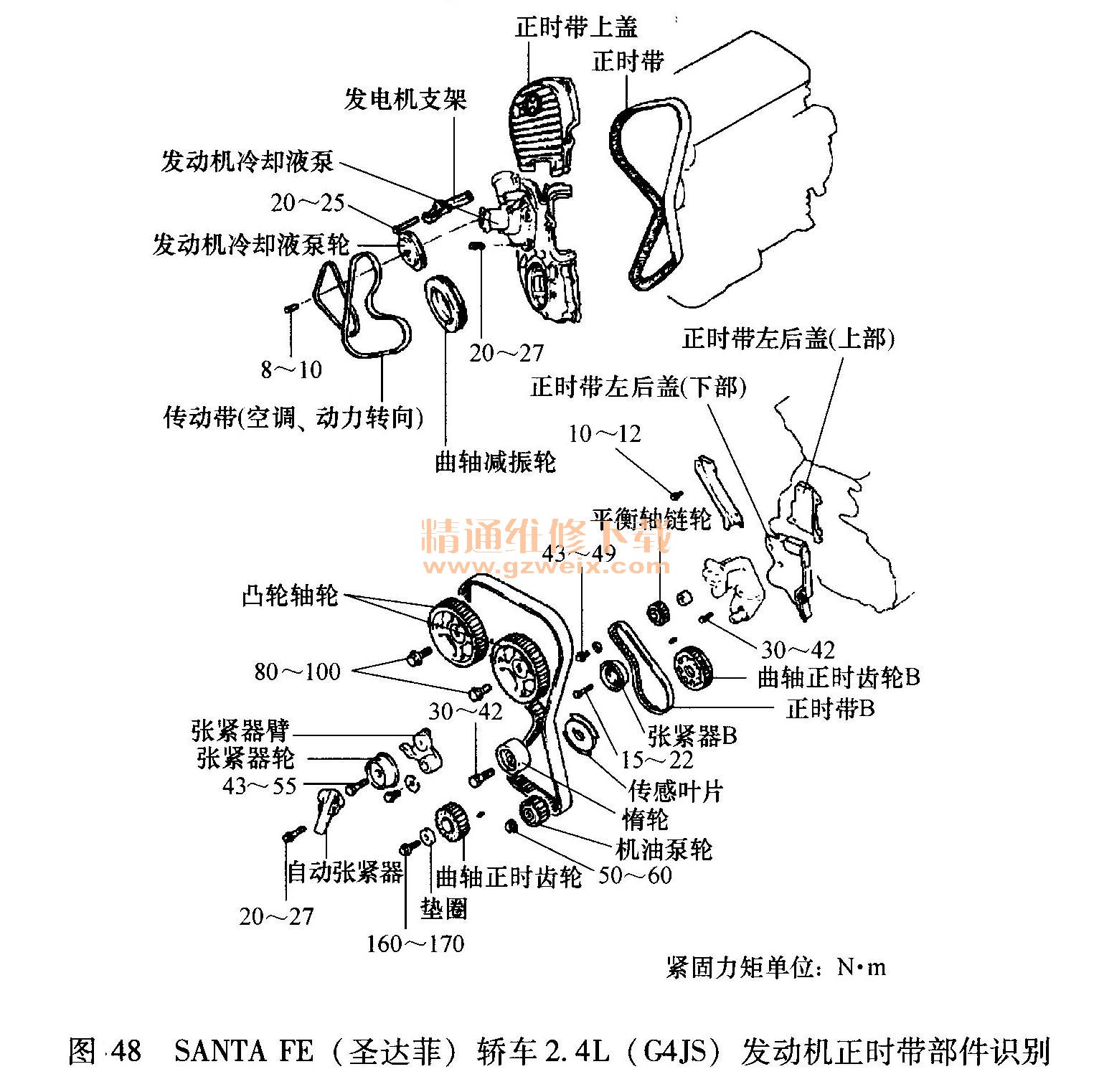

    SANTA FE（圣达菲）轿车2.4L （GUS）发动机正时带部件识别见图48。

    二、SANTA FE（圣达菲）轿车2.4L （GUS）发动机正时带部件拆卸
    1）拆卸曲轴减振轮、发动机冷却液泵轮和发动机传动带。
    2）拆下正时带盖。
    3）拆卸自动张紧器，如图49所示。

    4）拆卸正时带，如图50所示。

    5）拆卸凸轮轴正时轮，如图51所示。

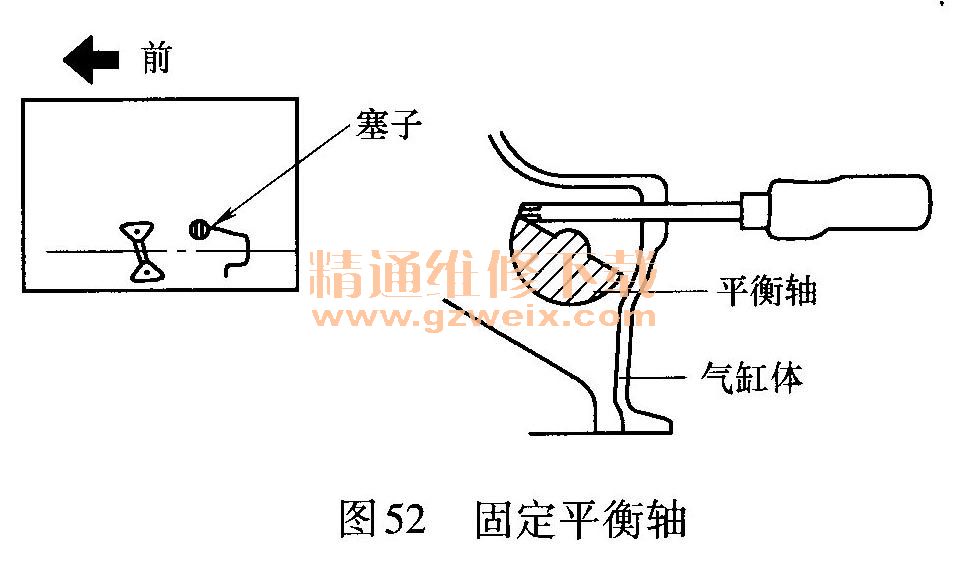

    6）拆卸机油泵轮螺母时先将气缸体左侧塞头拆除后使用直径8mm螺钉旋具插入60mm以上，如图52所示，以便固定左侧平衡轴。

    7）拆卸机油泵轮螺母和机油泵轮。

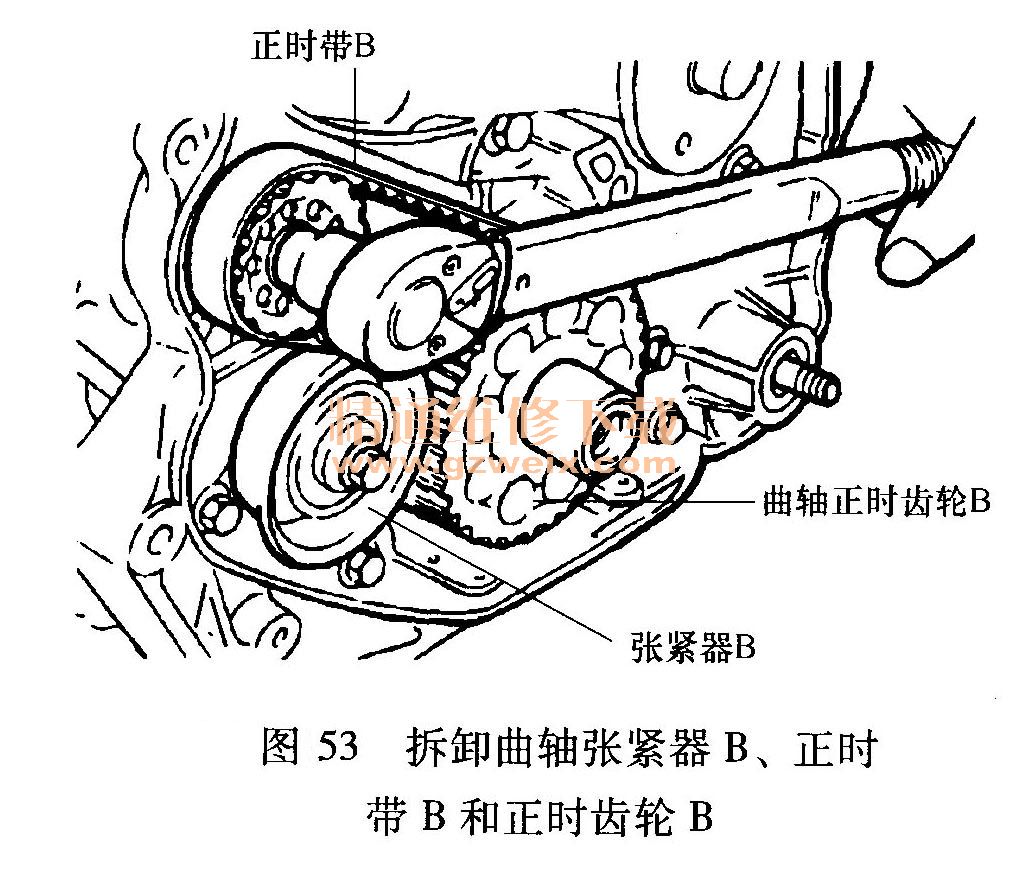

    8）松开右侧平衡轴齿轮螺栓。拆卸张紧器B后，拆卸正时带B。从曲轴上拆卸曲轴正时齿轮B，如图53所示。

    9）检查凸轮轴正时齿轮，曲轴正时齿轮、张紧轮和惰轮是否有磨损、裂纹或损坏，必要时更换新品。
    10）检查张紧轮和惰轮间隙，如有噪声，必要时更换。
    11）更换漏润滑脂的零件。
    12）检查自动张紧器是否漏油，必要时更换。检查推杆有无磨损和损坏，如图54所示。

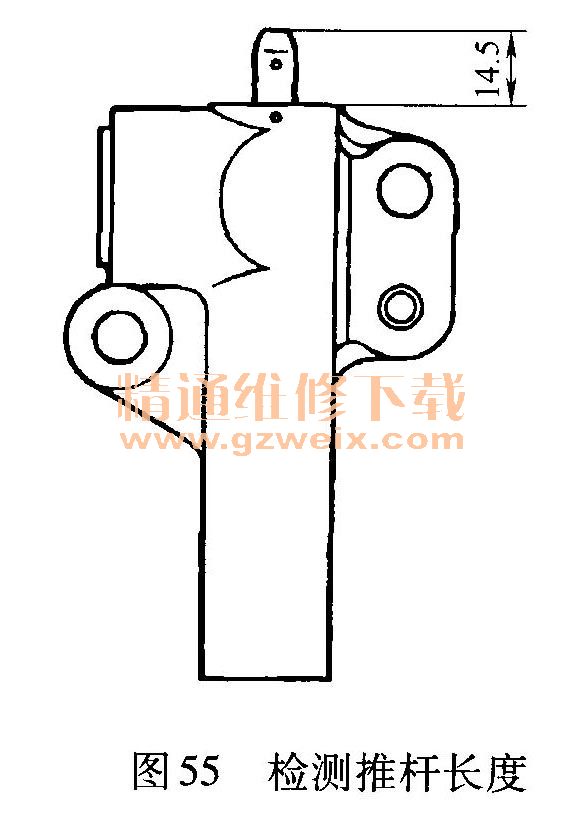

    13）如图55所示，检测推杆的长度，其规范值为14. 5 mm，如果超出规范值，要予以更换。
